koncepcja konstrukcji
Konstrukcja Rurmusa składa się z szeregu elementów nośnych, usztywniających oraz mechanicznych, które razem tworzą spójny układ zdolny do przenoszenia obciążeń oraz zapewnienia prawidłowego działania całego urządzenia. Każdy z elementów pełni określoną funkcję i został zaprojektowany z uwzględnieniem zarówno wymagań wytrzymałościowych, jak i technologicznych.
Podstawowym elementem konstrukcyjnym są słupy nośne. Słupy stanowią pionowe elementy przenoszące obciążenia z całej konstrukcji na fundament. Wykonane są z drewna konstrukcyjnego o dużym przekroju, co zapewnia odpowiednią sztywność oraz odporność na odkształcenia. Ich rozmieszczenie w narożach konstrukcji umożliwia równomierne rozłożenie sił oraz stabilizację całego układu.
Kolejnym istotnym elementem są belki poziome, które łączą słupy i tworzą ramy konstrukcyjne. Belki przenoszą obciążenia poziome oraz stabilizują konstrukcję w kierunku bocznym. W zależności od poziomu, na którym są zamontowane, mogą pełnić różne funkcje, takie jak podparcie elementów mechanicznych lub usztywnienie konstrukcji.
Rygle stanowią elementy poziome o mniejszym przekroju, które dodatkowo wzmacniają konstrukcję. Ich zadaniem jest ograniczenie przemieszczeń pomiędzy słupami oraz zapewnienie stabilności w płaszczyźnie poziomej. Rygle montowane są na różnych wysokościach i współpracują z belkami oraz zastrzałami.
Oczepy to górne elementy spinające słupy i zamykające konstrukcję od góry. Oczepy przenoszą siły pomiędzy poszczególnymi elementami i stanowią podstawę dla montażu dalszych części konstrukcji, w tym elementów mechanicznych. Ich prawidłowe wykonanie ma kluczowe znaczenie dla stabilności całego układu.
- rurmus projekt -
stavební koncept
vytvářejí funkční celek schopný přenášet zatížení a zajišťovat správnou činnost celého zařízení. Každý prvek plní konkrétní úlohu a byl navržen s ohledem na pevnost, stabilitu a dlouhodobou provozní spolehlivost.
Základními nosnými prvky jsou svislé sloupy. Přenášejí zatížení celé konstrukce do základů a vytvářejí hlavní kostru zařízení. Jsou vyrobeny z masivního konstrukčního dřeva velkých průřezů, které zajišťuje dostatečnou tuhost a odolnost proti deformacím.
Jejich rozmístění umožňuje rovnoměrné rozložení sil a stabilizaci celé stavby.
Vodorovné trámy propojují jednotlivé sloupy a vytvářejí nosné rámy konstrukce. Přenášejí vodorovná zatížení, zpevňují konstrukci a současně slouží jako nosná část pro další mechanické prvky zařízení.
Důležitou součástí konstrukce jsou také vodorovné vazné prvky a příčníky, které omezují vzájemný pohyb jednotlivých částí a zvyšují celkovou stabilitu systému. Spolupracují s hlavními trámy a šikmými vzpěrami, čímž vytvářejí pevný prostorový celek.
Horní spojovací trámy uzavírají konstrukci v její nejvyšší části. Propojují jednotlivé sloupy a přenášejí síly mezi nosnými prvky. Jejich správné provedení má zásadní význam pro stabilitu celé věže.
Šikmé vzpěry představují důležitý ztužující prvek. Jsou osazeny mezi sloupy a trámy a zabraňují deformacím způsobeným vodorovným zatížením, větrem nebo provozem mechanismu. Zvyšují prostorovou tuhost konstrukce a přispívají k její dlouhodobé stabilitě.
Rumurus w Osieku
- projekt rurmus -

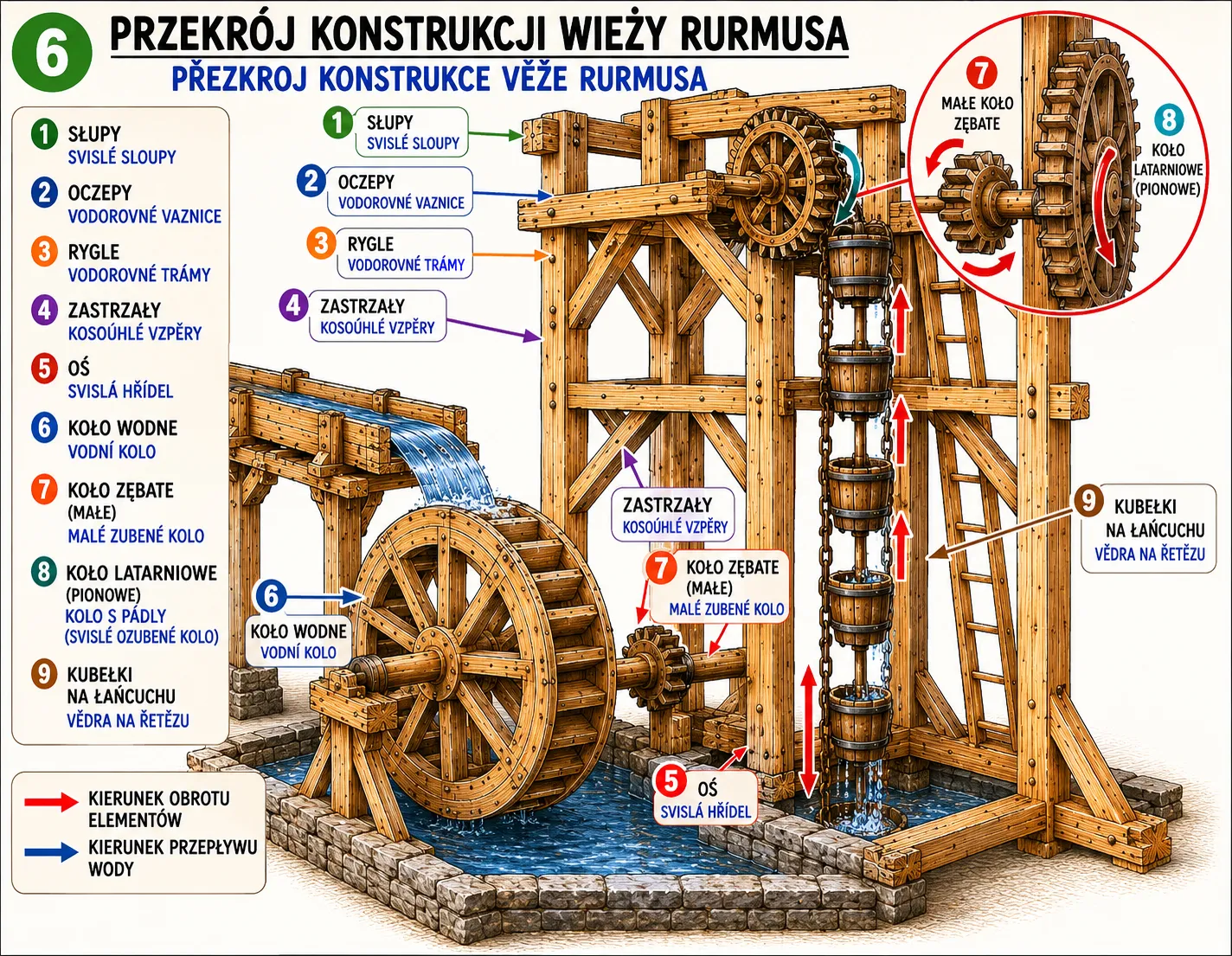

elementy konstrukcji
Zastrzały stanowią ukośne elementy usztywniające konstrukcję. Montowane są pomiędzy słupami a belkami i przeciwdziałają odkształceniom wynikającym z działania sił poziomych oraz dynamicznych. Zastrzały zwiększają sztywność przestrzenną konstrukcji i zapobiegają jej przechyłom.
Fundament, choć wykonany z materiału innego niż drewno, stanowi integralny element konstrukcji. Najczęściej przyjmuje formę płyty betonowej, która przenosi obciążenia na grunt. Fundament zapewnia stabilne posadowienie oraz zabezpiecza konstrukcję przed osiadaniem i przesunięciami.
Oś koła wodnego jest jednym z kluczowych elementów mechanicznych. Odpowiada za przenoszenie momentu obrotowego oraz utrzymanie koła w odpowiednim położeniu. Oś musi być wykonana z materiału o wysokiej wytrzymałości oraz zamocowana w sposób umożliwiający jej swobodny obrót.
Łożyskowanie osi stanowi element umożliwiający redukcję oporów ruchu. W zależności od zastosowanego rozwiązania mogą to być łożyska ślizgowe lub toczne. Ich zadaniem jest zapewnienie płynnej pracy mechanizmu oraz ograniczenie zużycia elementów.
Koło wodne jest podstawowym elementem roboczym całego systemu. Składa się z obręczy, ramion oraz łopatek lub kubełków. Konstrukcja koła musi zapewniać jego wytrzymałość oraz zdolność do przenoszenia obciążeń wynikających z działania wody. Kształt i liczba elementów wpływają bezpośrednio na efektywność działania.
Kubełki lub łopatki stanowią elementy robocze koła wodnego. Ich zadaniem jest przyjmowanie wody oraz generowanie siły napędowej. Kubełki dodatkowo umożliwiają transport wody na wyższy poziom. Ich kształt i rozmieszczenie mają kluczowe znaczenie dla wydajności systemu.
Kanał doprowadzający wodę jest elementem odpowiedzialnym za kierowanie wody na koło wodne. Może być wykonany w formie rynny lub zamkniętego przewodu. Jego zadaniem jest zapewnienie równomiernego dopływu wody oraz ograniczenie strat.
Zbiornik górny stanowi element odbiorczy dla wody transportowanej przez mechanizm. Jego funkcją jest gromadzenie wody oraz umożliwienie jej dalszego wykorzystania. Konstrukcja zbiornika musi zapewniać szczelność oraz odpowiednią pojemność.
- rurmus projekt -
konstrukční prvky
Šikmé vzpěry představují důležitý ztužující prvek. Jsou osazeny mezi sloupy a trámy a zabraňují deformacím způsobeným vodorovným zatížením, větrem nebo provozem mechanismu. Zvyšují prostorovou tuhost konstrukce a přispívají k její dlouhodobé stabilitě.
Základová deska tvoří pevný podklad celé stavby. Přenáší zatížení do podloží a chrání konstrukci před sedáním nebo posuny. Současně vytváří stabilní základ pro osazení všech nosných prvků.
Jedním z nejdůležitějších mechanických prvků je hlavní hřídel vodního kola. Přenáší krouticí moment vznikající působením vody na kolo a zajišťuje jeho správnou polohu během provozu.
Hřídel musí odolávat značnému zatížení a současně umožňovat plynulé otáčení.
Ložiskový systém umožňuje bezpečné uložení hřídele a snižuje odpor při jejím pohybu. V závislosti na použitém řešení může být tvořen kluznými nebo valivými ložisky. Jeho úkolem je zajistit plynulý chod a minimalizovat opotřebení jednotlivých částí.
Vodní kolo představuje hlavní pracovní část celého zařízení. Skládá se z obvodového věnce, nosných ramen, středové části a pracovních prvků určených pro zachycování vody. Konstrukce kola musí být dostatečně pevná, aby odolávala zatížení vznikajícímu během provozu.
Pracovní lopatky nebo vědra slouží k zachycování vody a vytváření hnací síly potřebné pro otáčení kola. Současně umožňují dopravu vody do vyšší úrovně. Jejich tvar, velikost a rozmístění mají zásadní vliv na účinnost celého systému.
Součástí zařízení je také přívod vody, který usměrňuje proud vody na vodní kolo. Může být vytvořen jako otevřené koryto, žlab nebo jiný vodní prvek zajišťující rovnoměrný přítok vody.
Horní zásobník slouží k zachycení vody dopravené mechanismem. Odtud může být voda dále využívána nebo rozváděna do dalších částí systému. Konstrukce zásobníku musí zajistit dostatečnou kapacitu i vodotěsnost.
Rumurus w Osieku
- projekt rurmus -
tradycyjne techniki budowy
Elementy prowadzące wodę, takie jak rynny i przewody, odpowiadają za dalszy transport wody w systemie. Ich zadaniem jest kierowanie przepływu w określonym kierunku oraz ograniczenie strat. W tradycyjnych rozwiązaniach stosowano drewniane rury wykonane z wydrążonych pni.

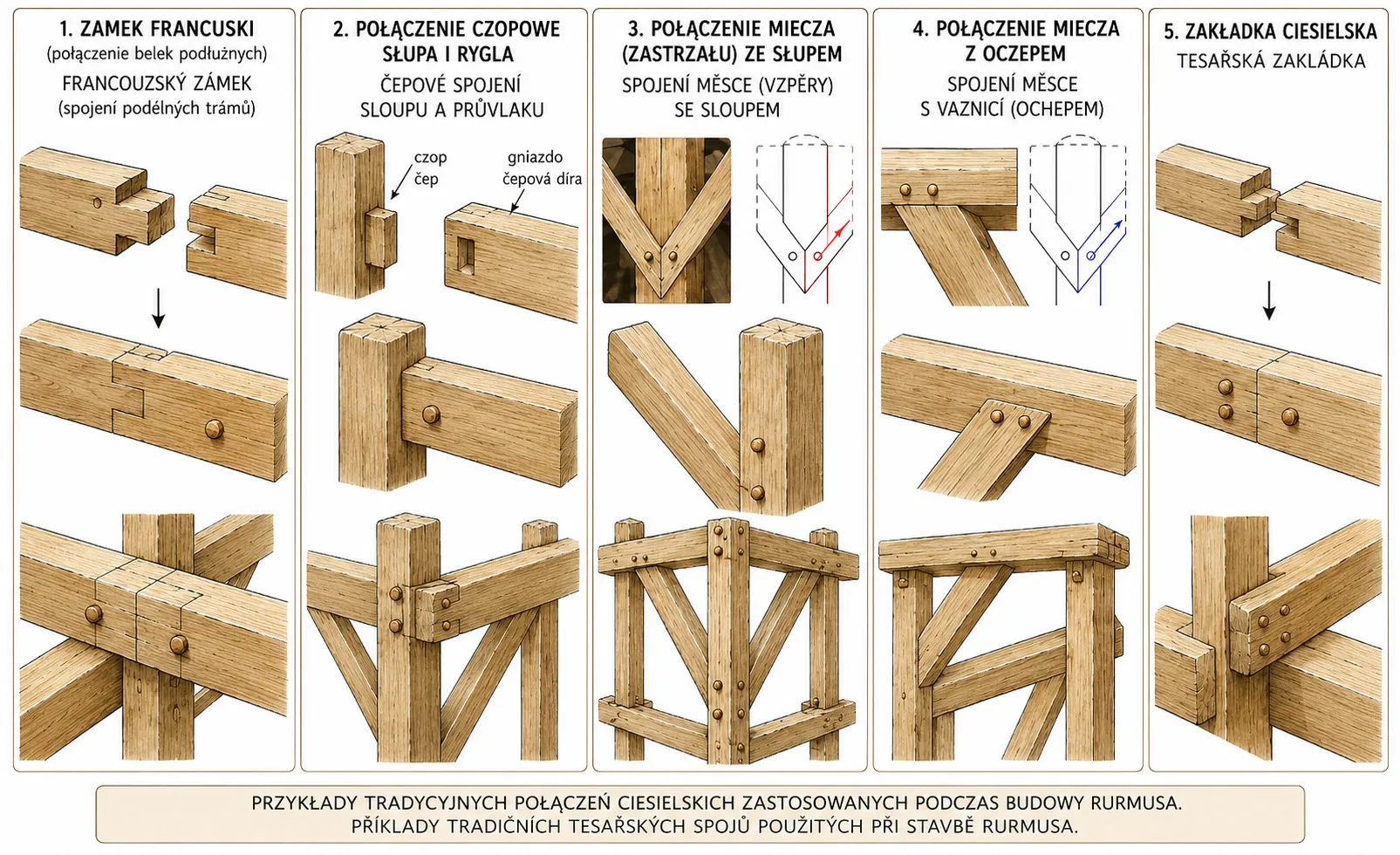

Połączenia ciesielskie stanowią istotny element konstrukcji drewnianej. Wykonywane są w postaci czopów, wrębów oraz innych form łączenia drewna. Zapewniają one trwałość oraz stabilność połączeń bez konieczności stosowania dużej ilości elementów metalowych.
Kołki drewniane stosowane są jako dodatkowe zabezpieczenie połączeń. Ich zadaniem jest unieruchomienie elementów oraz zapobieganie ich przemieszczaniu. Kołki zwiększają trwałość konstrukcji i poprawiają jej stabilność.
Elementy pomocnicze, takie jak wsporniki czy prowadnice, pełnią funkcje uzupełniające. Wspierają one główne elementy konstrukcji oraz zapewniają prawidłowe działanie mechanizmów. Ich obecność wpływa na poprawę funkcjonalności całego systemu.
Całość konstrukcji opiera się na współdziałaniu wszystkich wymienionych elementów. Każdy z nich pełni określoną rolę i wpływa na działanie całego urządzenia. Właściwe zaprojektowanie i wykonanie elementów konstrukcyjnych jest kluczowe dla trwałości oraz efektywności działania Rurmusa.
Elementy konstrukcyjne zostały zaprojektowane w sposób umożliwiający ich obserwację przez użytkowników. Otwarta forma konstrukcji pozwala na zapoznanie się z ich funkcją oraz zasadą działania. Stanowi to ważny aspekt edukacyjny obiektu.
Konstrukcja Rurmusa jest przykładem zastosowania tradycyjnych technik budowlanych w nowoczesnej realizacji. Wykorzystanie drewna oraz klasycznych połączeń ciesielskich pozwala na uzyskanie trwałego i estetycznego obiektu o wysokiej wartości edukacyjnej.
- rurmus projekt -
tradiční stavební techniky
Další součástí systému jsou prvky určené pro vedení vody, například žlaby, potrubí nebo rozvodné kanály. Jejich úkolem je směrovat tok vody a minimalizovat ztráty během její dopravy.
Významnou část konstrukce tvoří tradiční tesařské spoje. Čepy, dlaby, rybinové zámky a další historické způsoby spojování umožňují vytvářet pevné konstrukční uzly bez potřeby velkého množství kovových spojovacích prostředků.
Dřevěné kolíky slouží jako dodatečné zajištění jednotlivých spojů. Zabraňují vzájemnému posunu konstrukčních prvků a zvyšují celkovou pevnost a životnost stavby.
Pomocné prvky, jako jsou konzoly, vodicí části nebo montážní podpěry, doplňují hlavní konstrukci a zajišťují správnou funkci jednotlivých mechanismů.
Celá konstrukce Rurmusu funguje jako jeden vzájemně propojený systém. Správná činnost zařízení závisí na spolupráci všech jeho částí. Každý konstrukční i mechanický prvek plní přesně definovanou úlohu a ovlivňuje funkčnost celého zařízení.
Konstrukce byla navržena tak, aby návštěvníci mohli jednotlivé prvky přímo pozorovat. Otevřené uspořádání umožňuje sledovat funkci konstrukčních částí i princip fungování mechanismu, což významně posiluje vzdělávací hodnotu celého objektu.
Rurmus představuje spojení tradičního tesařského řemesla, historických technických řešení a současných požadavků na bezpečnost a provoz. Díky tomu je nejen funkční technickou stavbou, ale také názornou ukázkou historického vývoje vodní techniky.
