Raport z realizacji cz.1
- projekt rurmus -
Rurmus został zbudowany jako współczesna interpretacja dawnych urządzeń wodnych, z poszanowaniem tradycyjnych technik ciesielskich stosowanych przez budowniczych młynów, tartaków i urządzeń służących do podnoszenia wody. Jednym z głównych założeń projektu było pokazanie kunsztu dawnych cieśli oraz sposobu, w jaki przez setki lat wznoszono duże konstrukcje drewniane przy minimalnym wykorzystaniu elementów metalowych.
Znaczna część konstrukcji została wykonana z zastosowaniem tradycyjnych połączeń ciesielskich, takich jak czopy, gniazda, zamki, jaskółcze ogony oraz drewniane kołki. Rozwiązania te przez wieki pozwalały budować trwałe i funkcjonalne obiekty bez użycia współczesnych łączników.
Należy jednak pamiętać, że historyczne budowle powstawały w czasach, gdy kwestie bezpieczeństwa nie były traktowane tak jak obecnie. Współczesny obiekt przeznaczony do zwiedzania przez turystów musi spełniać rygorystyczne wymagania techniczne i bezpieczeństwa.
Dlatego w wybranych miejscach konstrukcji, wskazanych przez projektanta, zastosowano dodatkowe wzmocnienia śrubowe oraz elementy zabezpieczające. Ich zadaniem nie jest zastąpienie tradycyjnych połączeń ciesielskich, lecz zwiększenie bezpieczeństwa użytkowników i zapewnienie wieloletniej trwałości obiektu.
Dzięki temu możliwe było zachowanie historycznego charakteru konstrukcji przy jednoczesnym spełnieniu współczesnych wymagań dotyczących bezpieczeństwa publicznego.
- projekt rurmus -

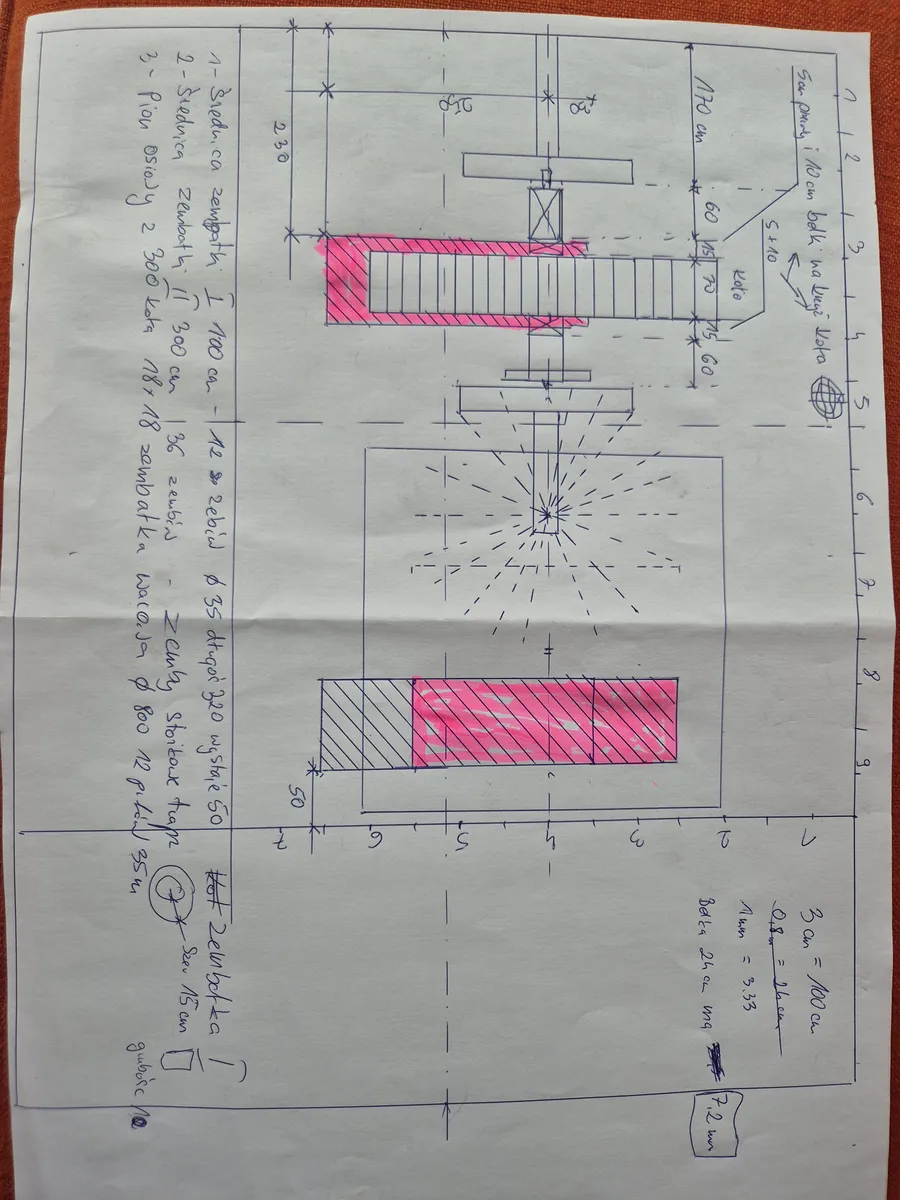

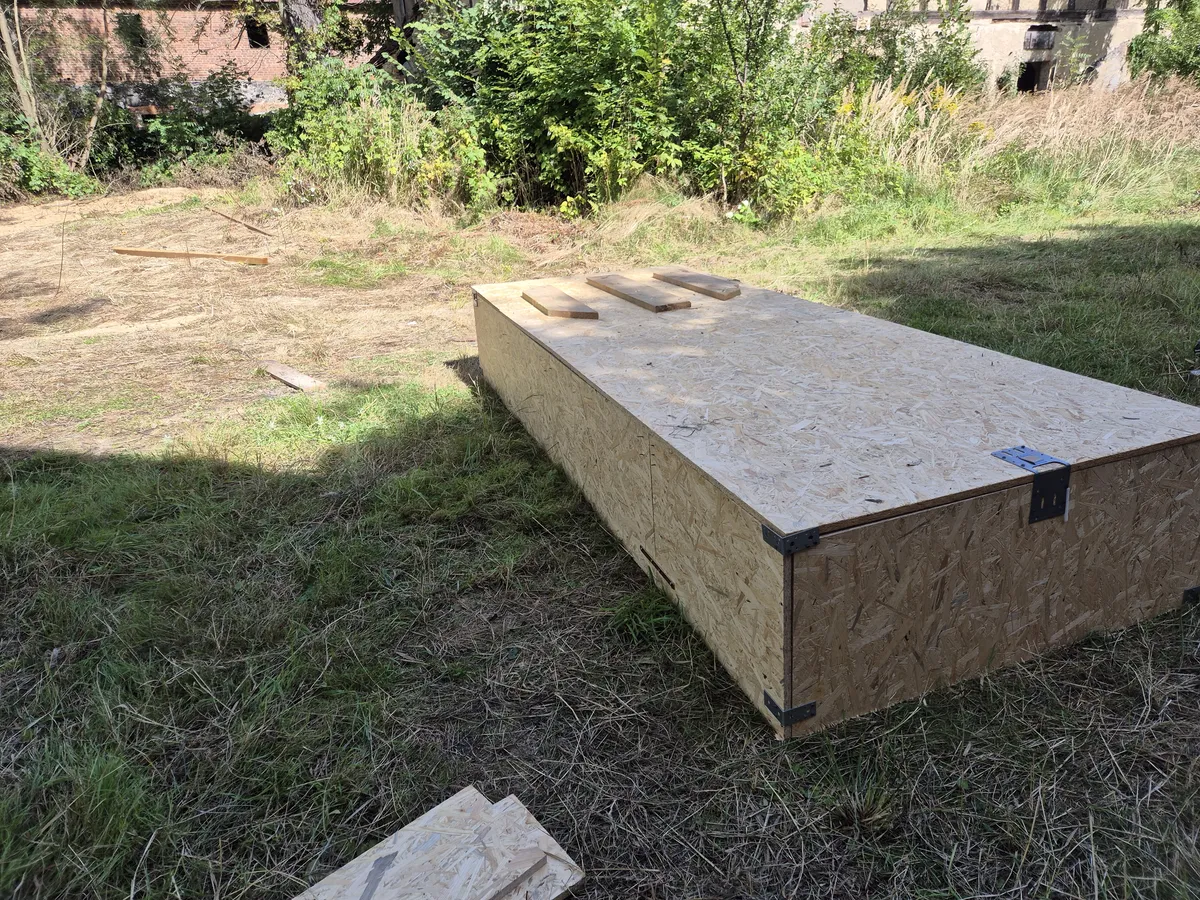

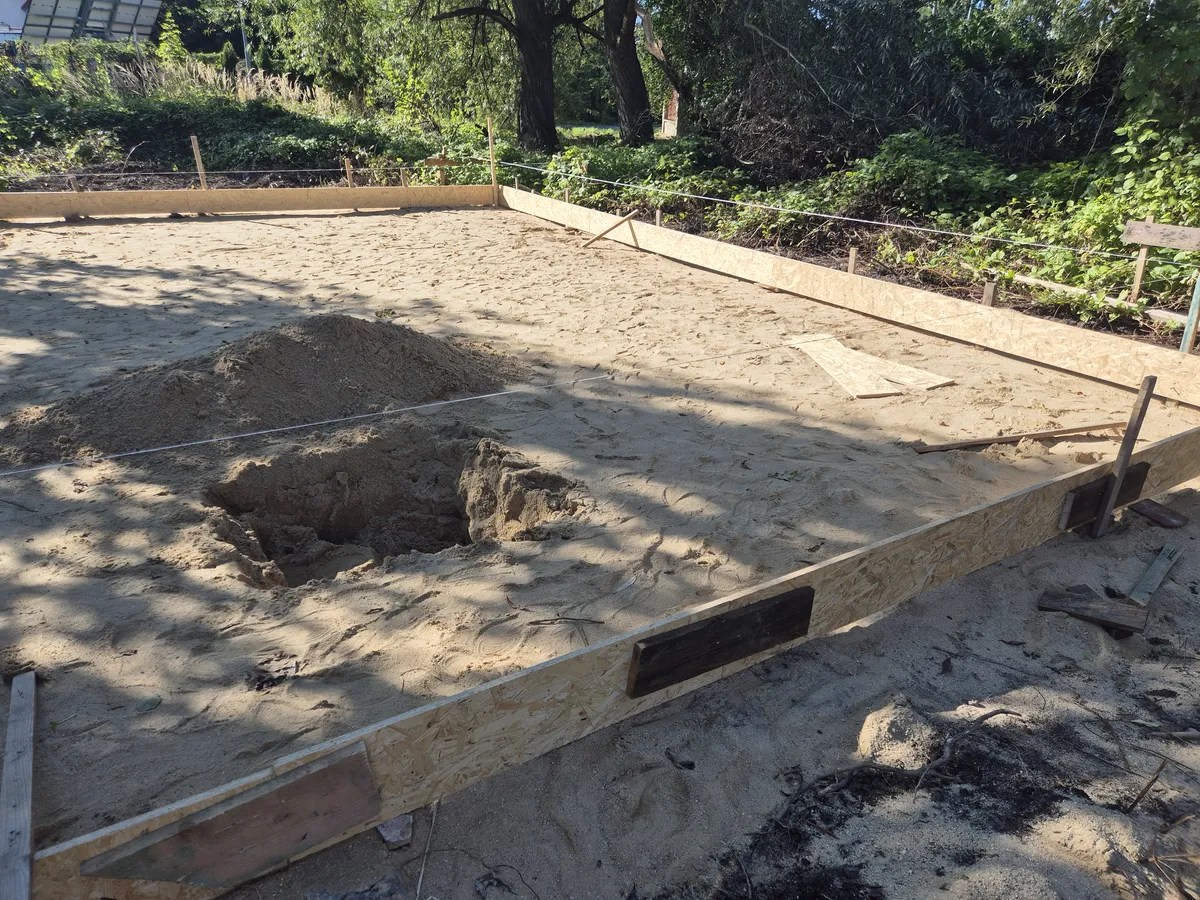

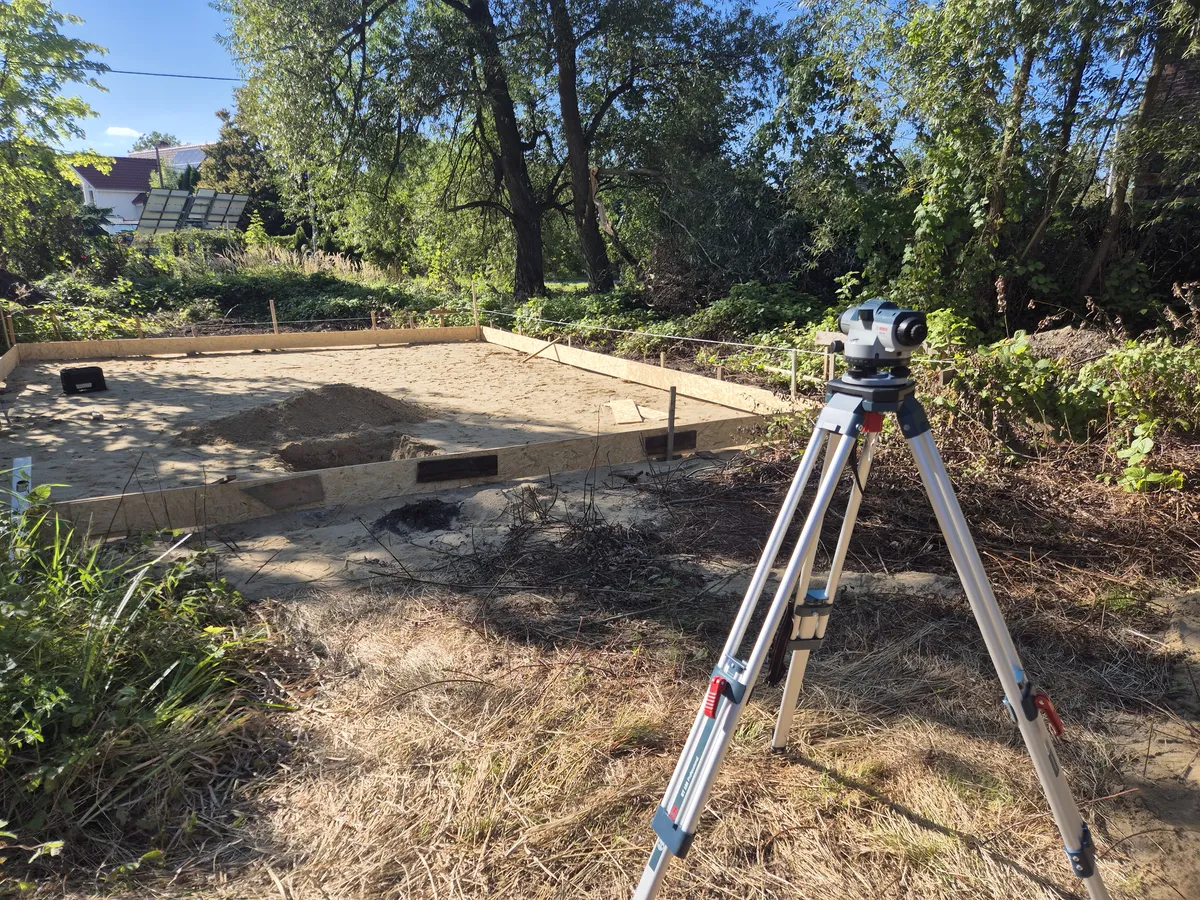

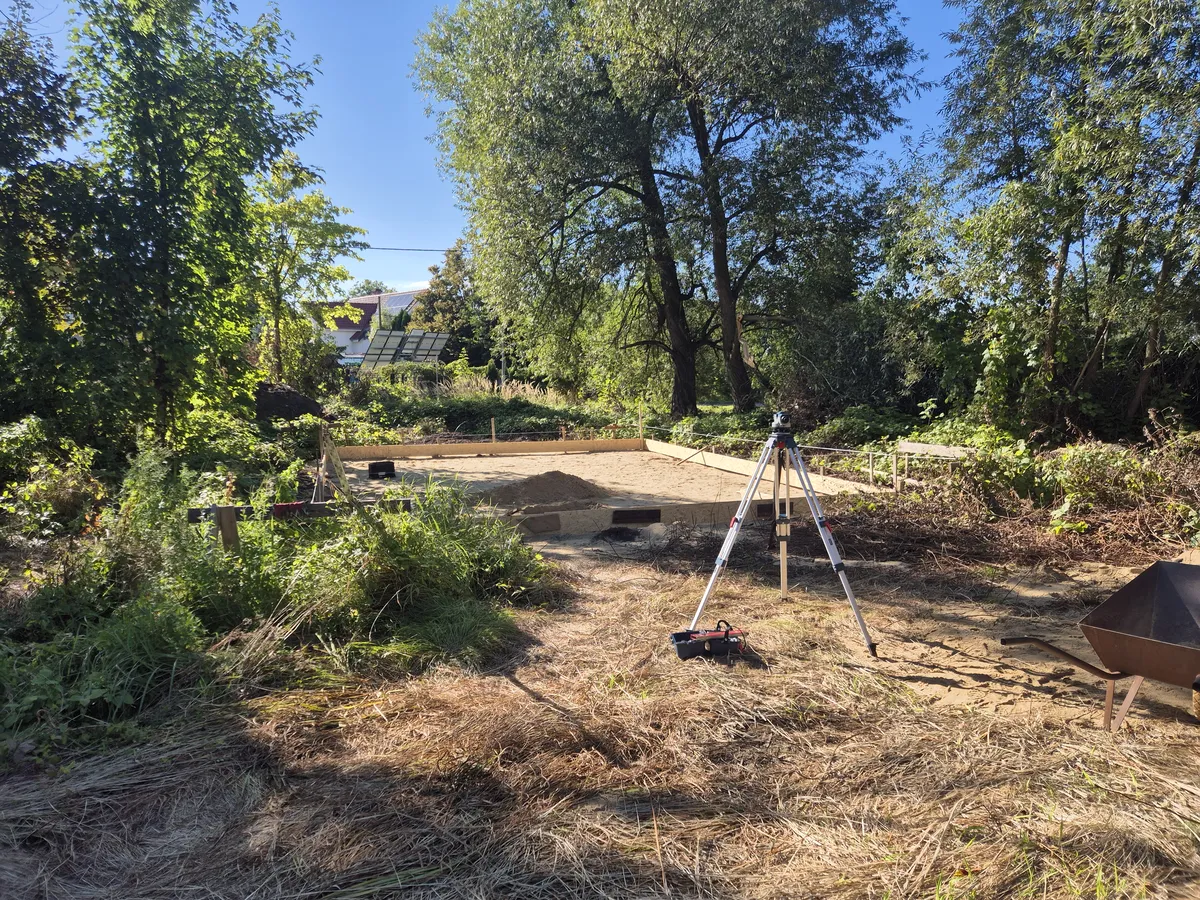

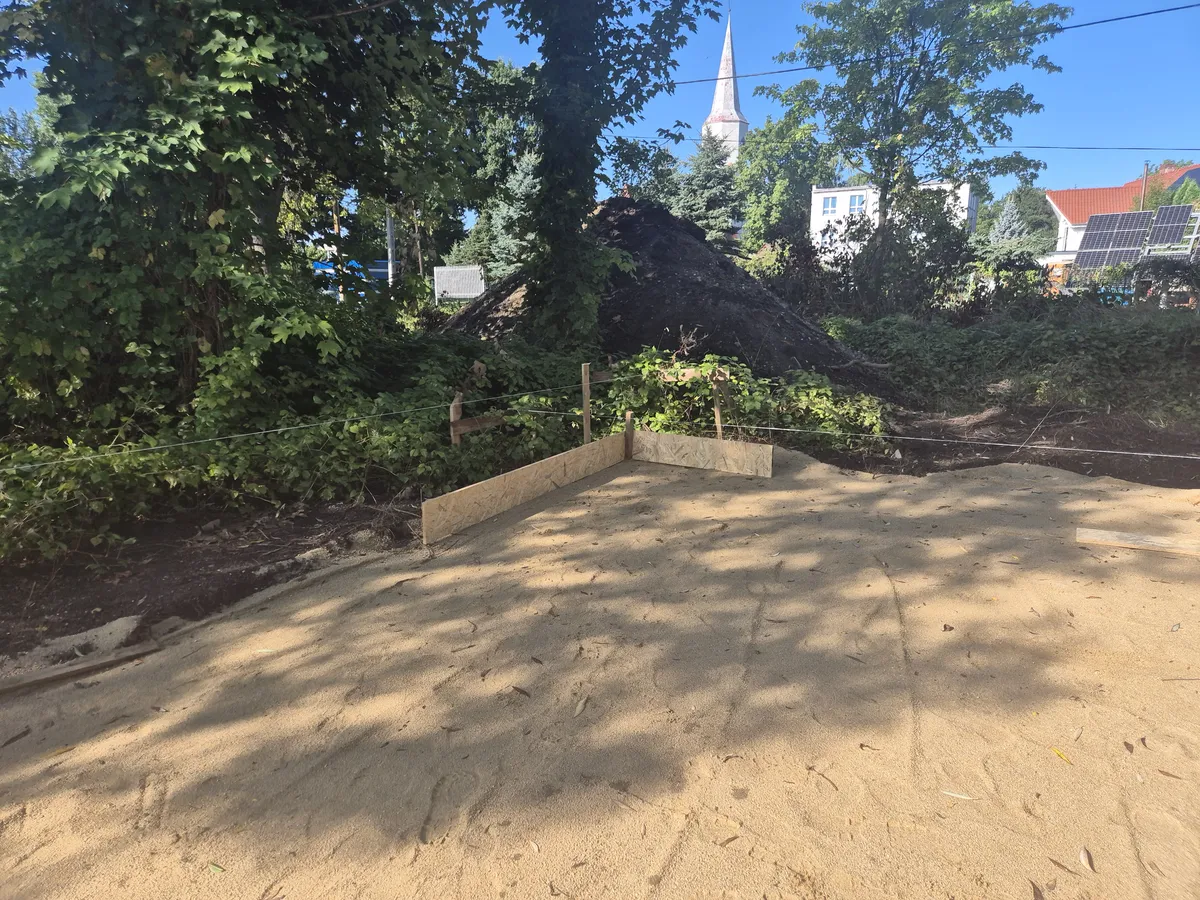

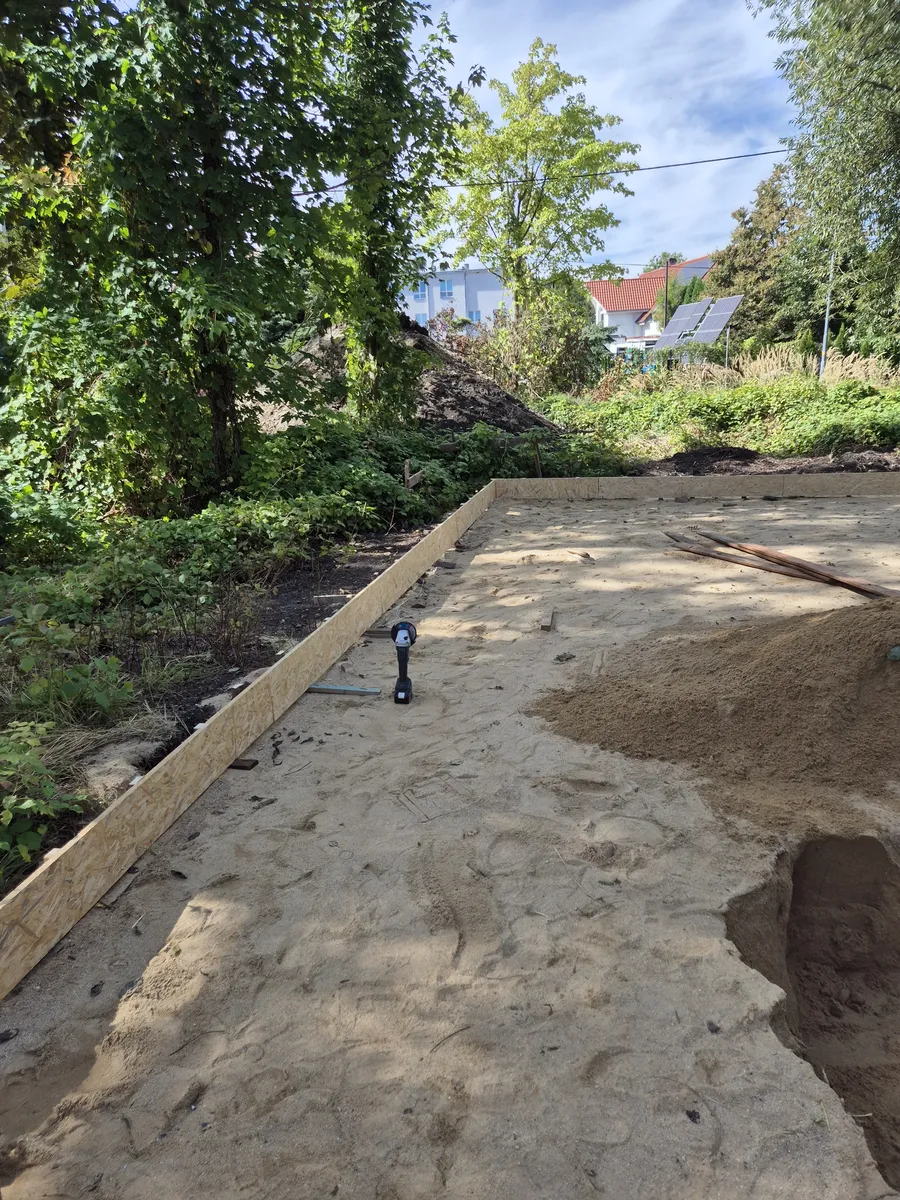

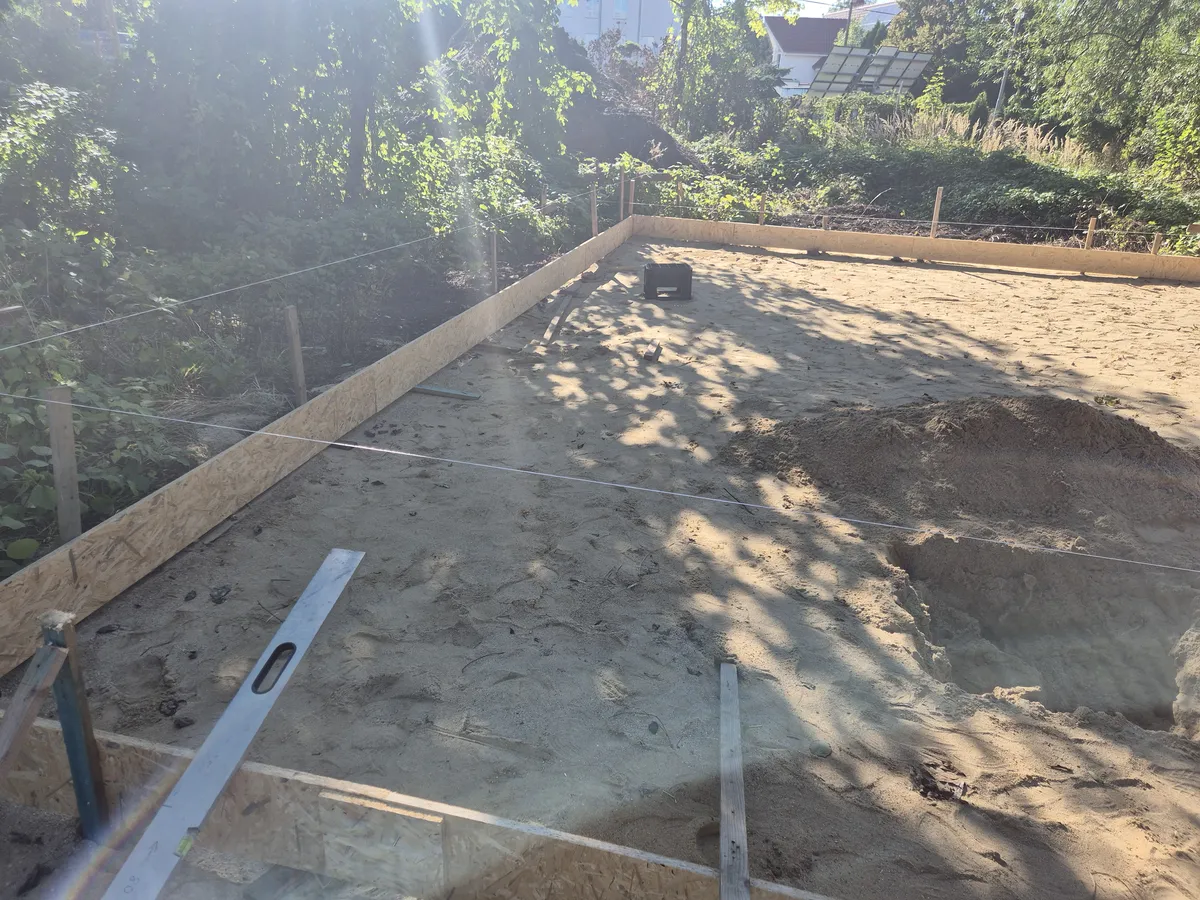

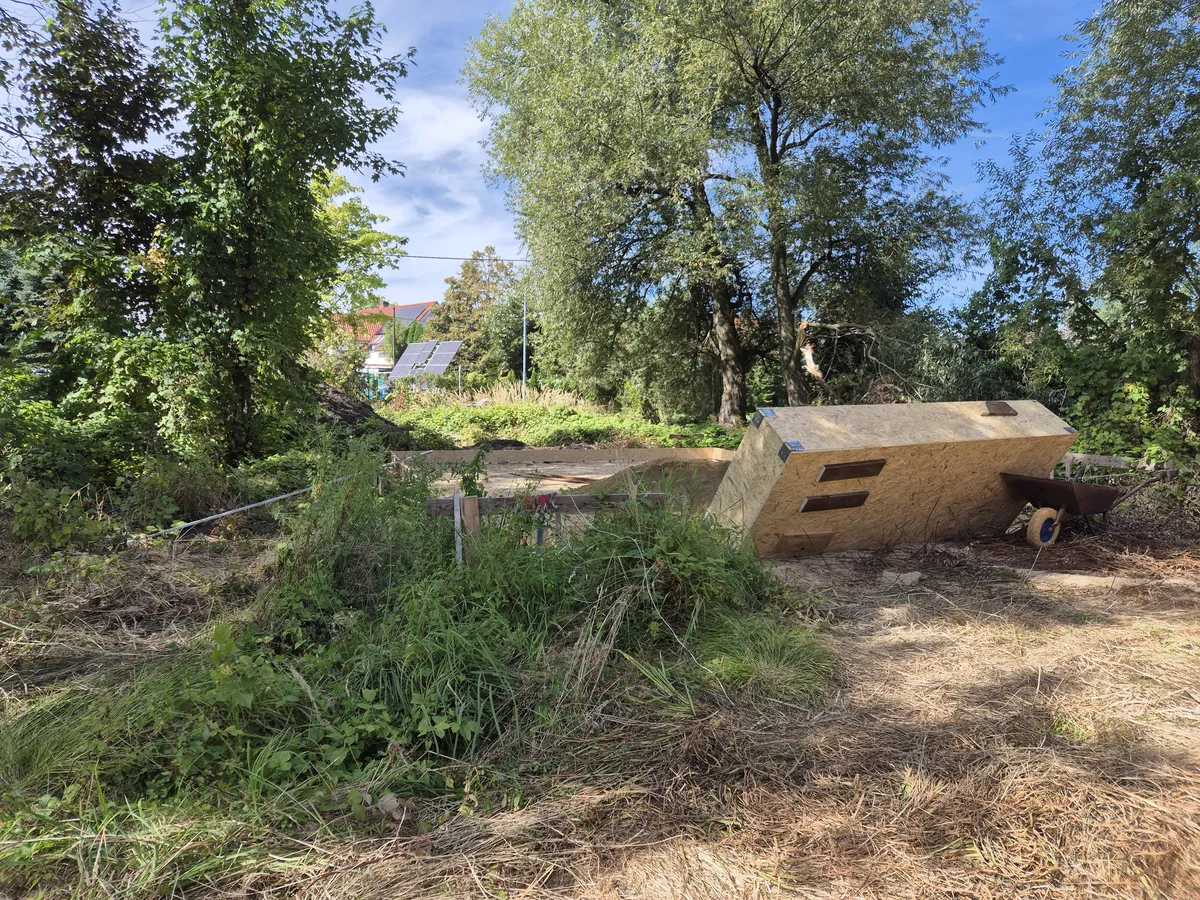

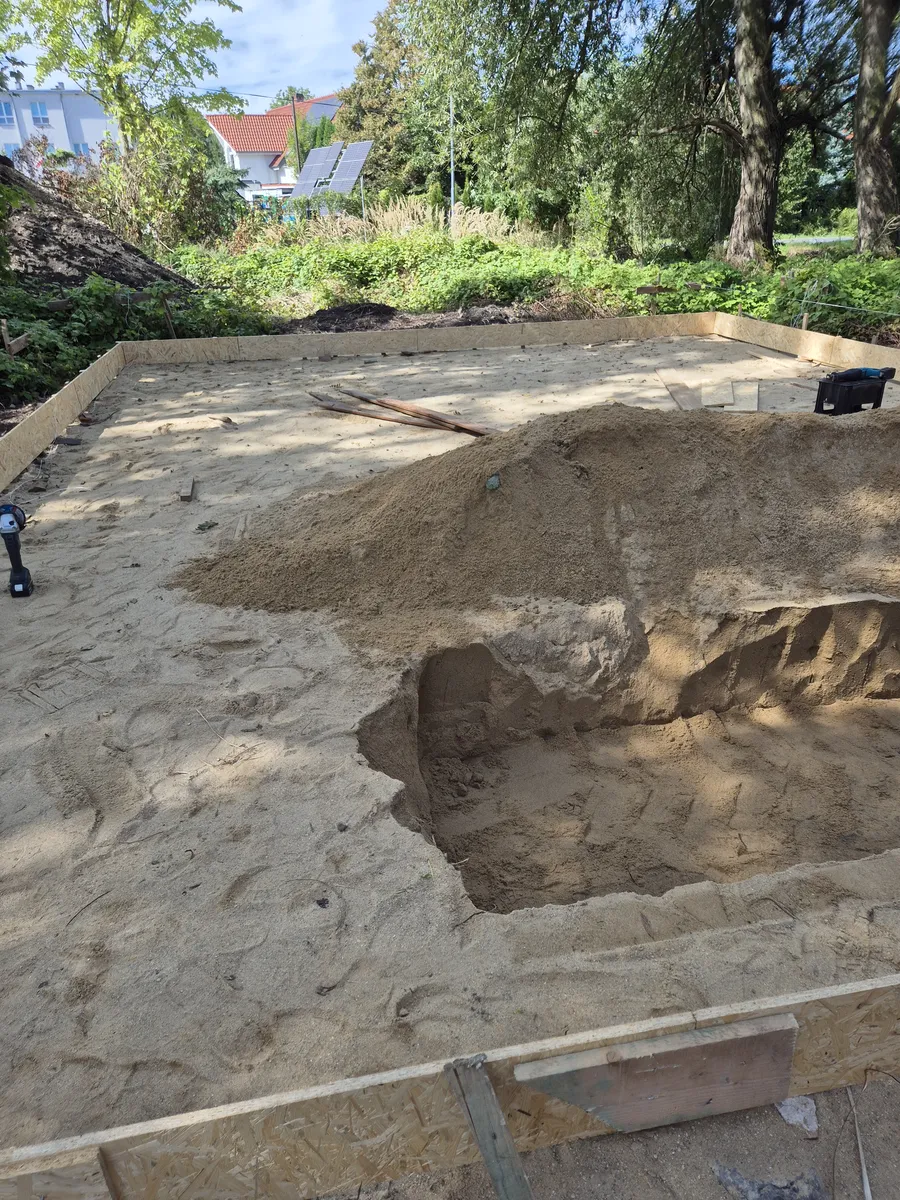

1 – Przygotowanie terenu i wytyczenie fundamentu Rurmusa
Prace obejmowały przygotowanie miejsca pod budowę Rurmusa poprzez wyznaczenie lokalizacji obiektu, określenie osi konstrukcyjnych oraz wykonanie pomiarów geodezyjnych niezbędnych do prawidłowego usytuowania urządzenia. Widoczne są czynności związane z wyznaczaniem granic przyszłej płyty fundamentowej, kontrolą poziomów oraz przygotowaniem podłoża pod dalsze roboty budowlane.
Zakres prac obejmował również niwelację terenu przy użyciu sprzętu mechanicznego, usuwanie nierówności gruntu oraz przygotowanie powierzchni pod wykonanie deskowania. Wyznaczone zostały charakterystyczne punkty konstrukcji, które stanowiły odniesienie dla wszystkich kolejnych prac montażowych i budowlanych.
Dokładność pomiarów, prawidłowe przygotowanie podłoża oraz zachowanie założonych wymiarów miały kluczowe znaczenie dla późniejszego osadzenia fundamentu, koła wodnego oraz drewnianej konstrukcji Rurmusa.
- projekt rurmus -

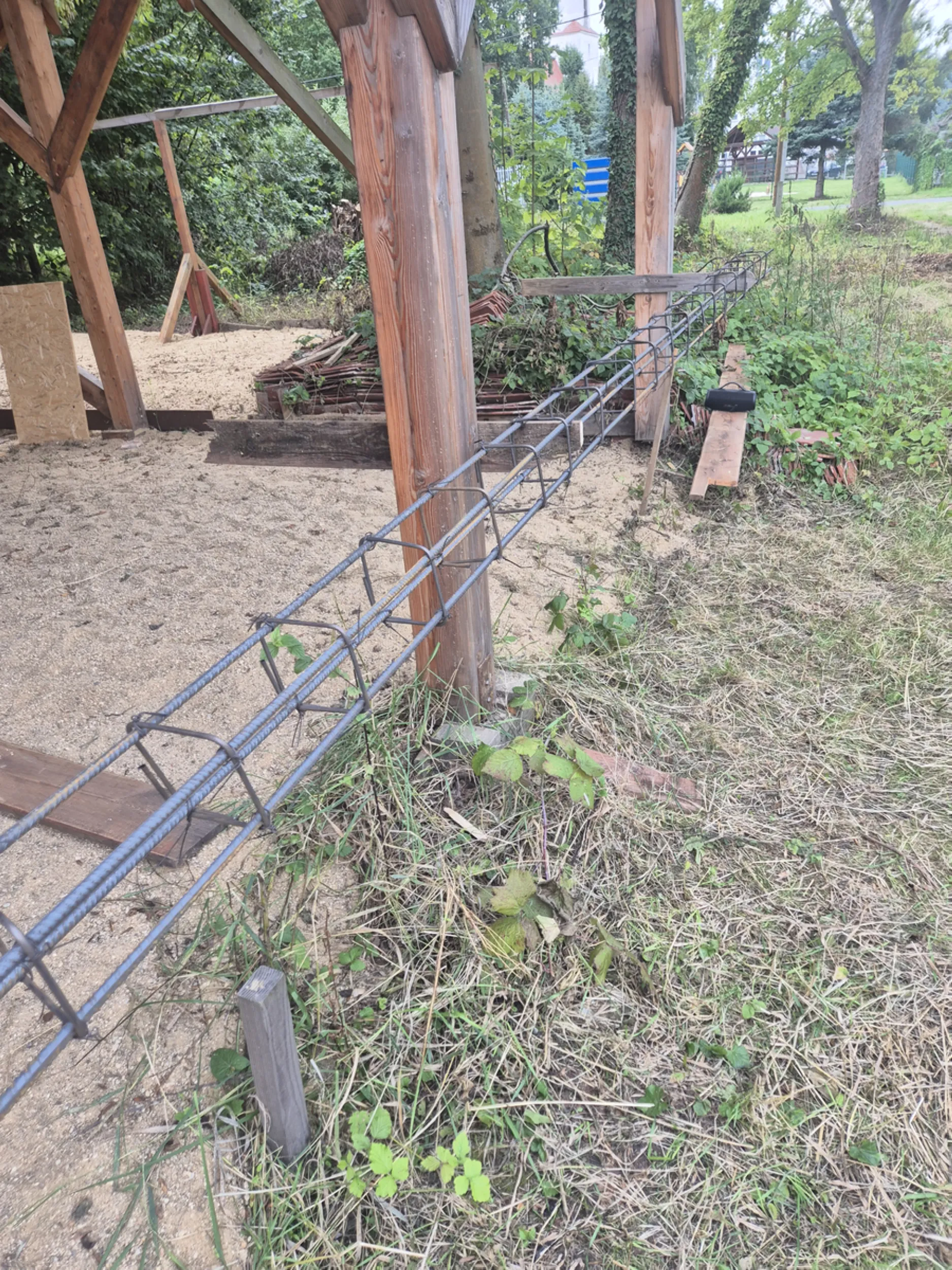

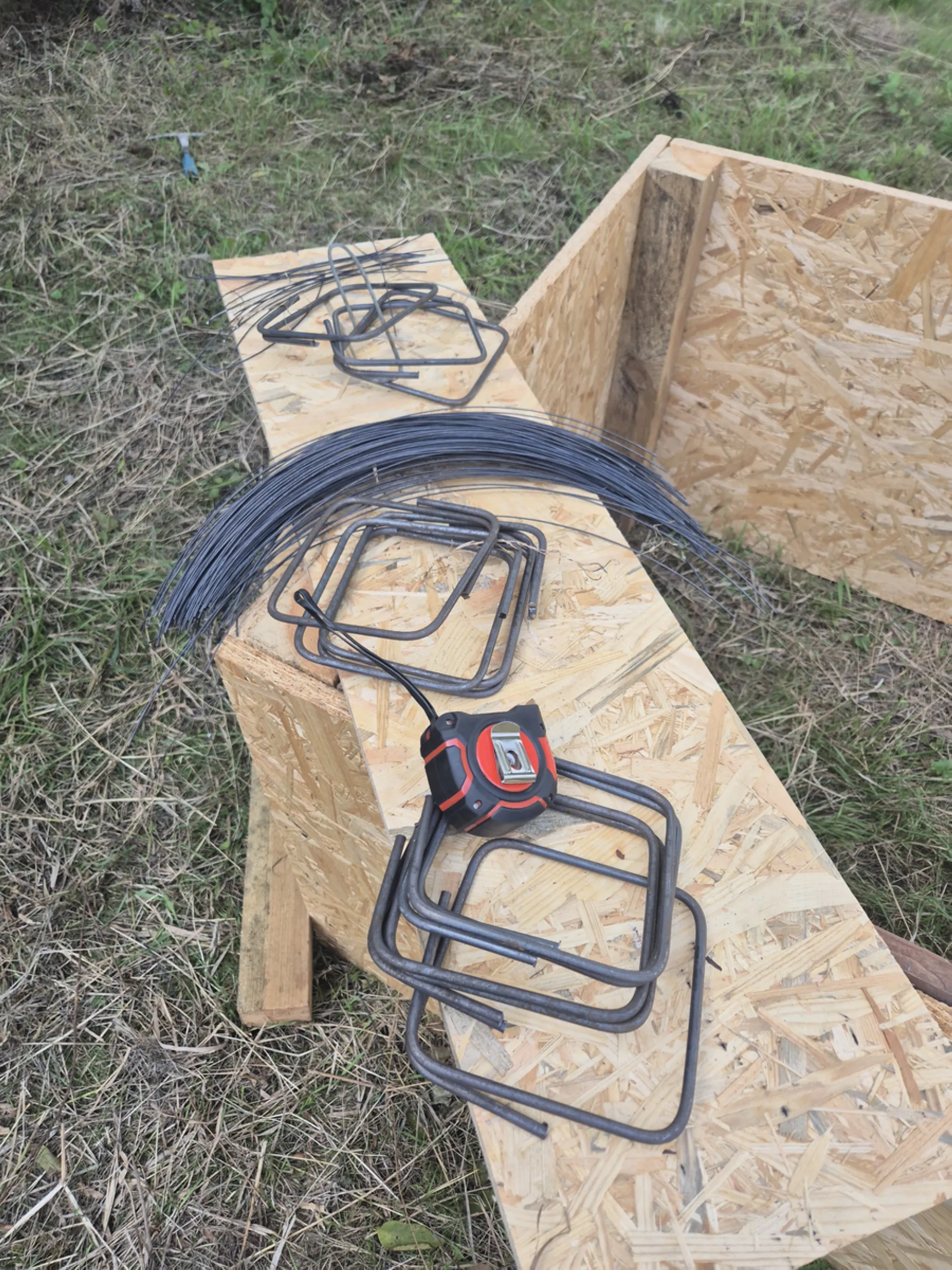

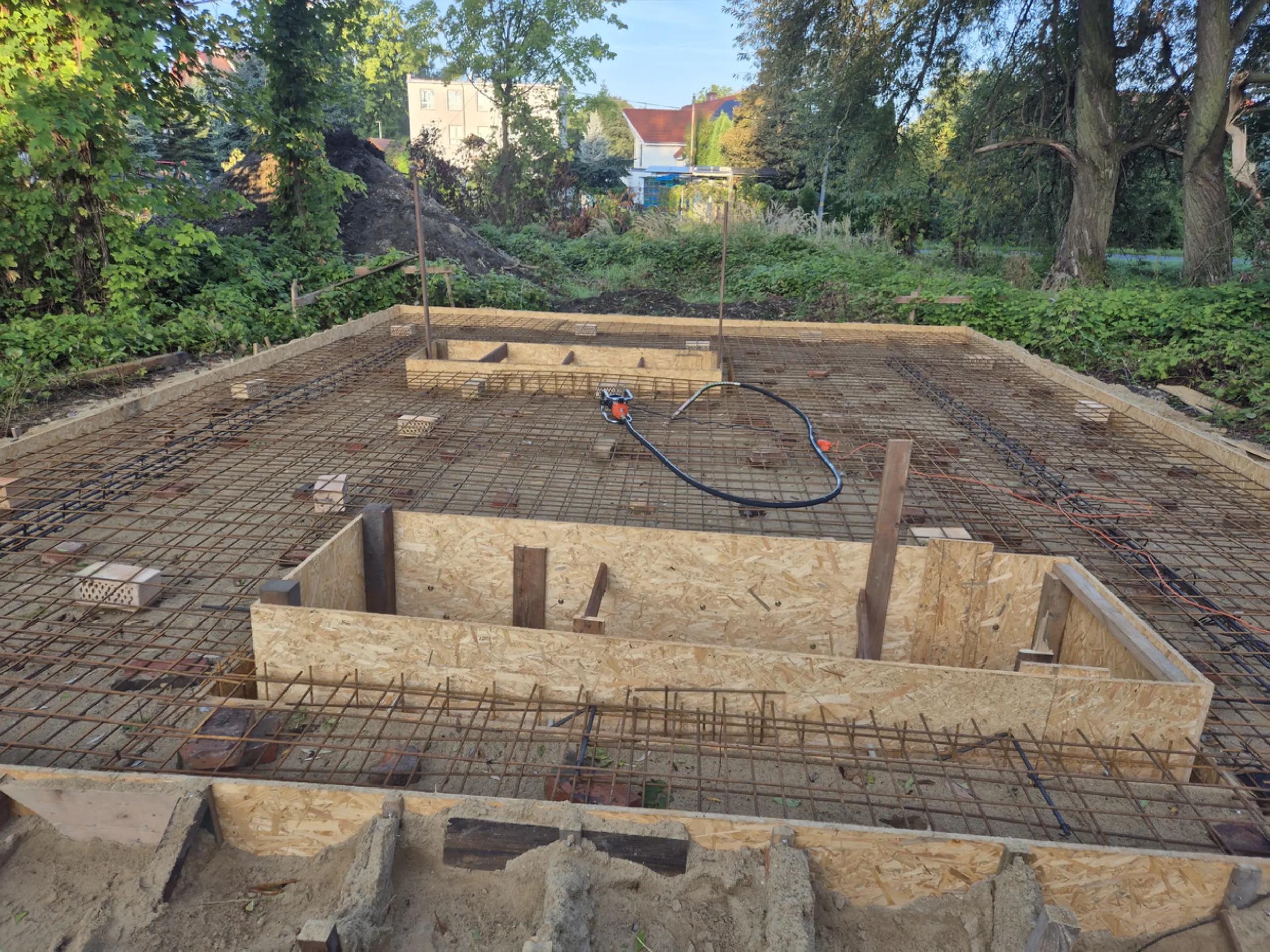

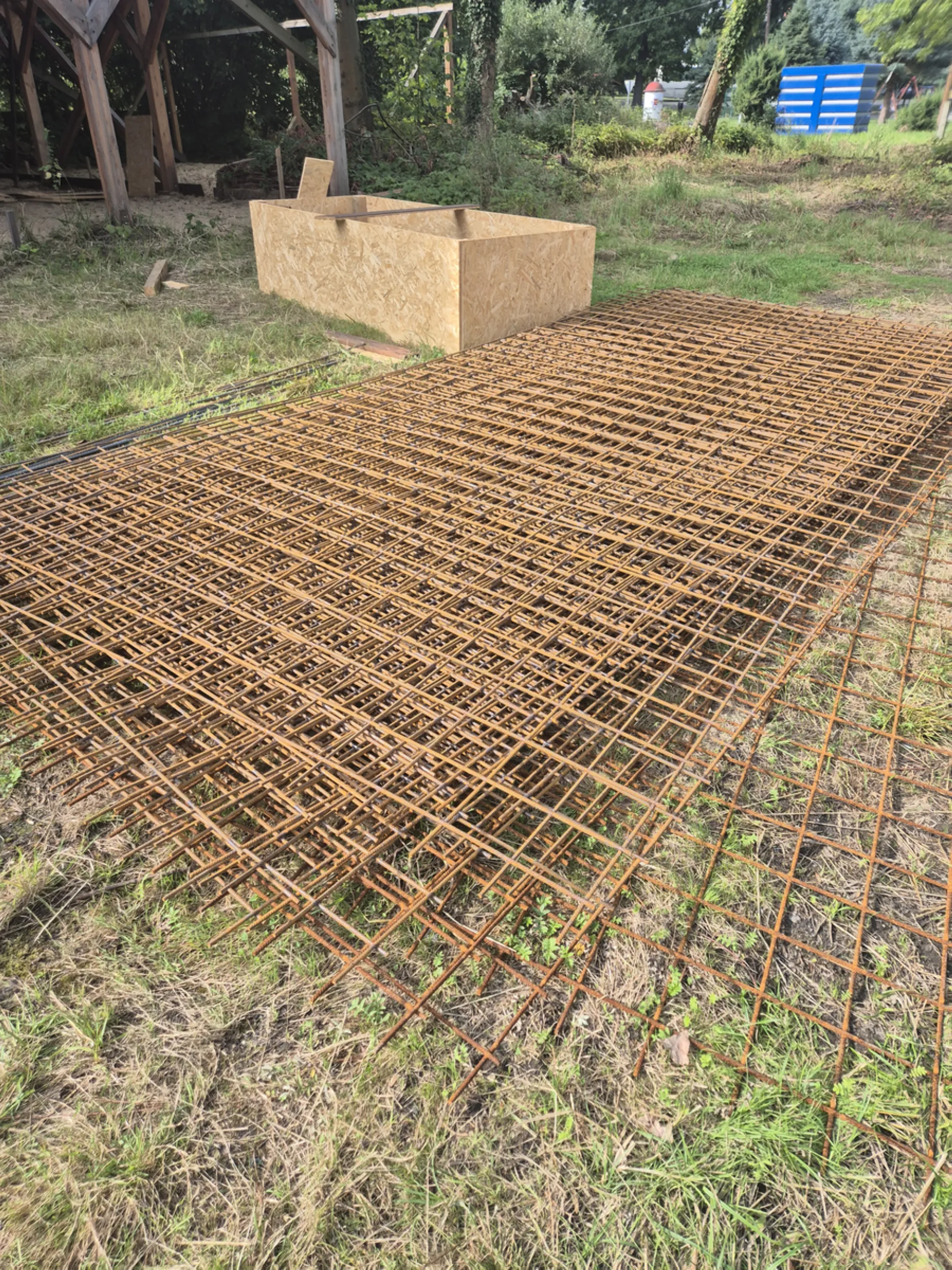

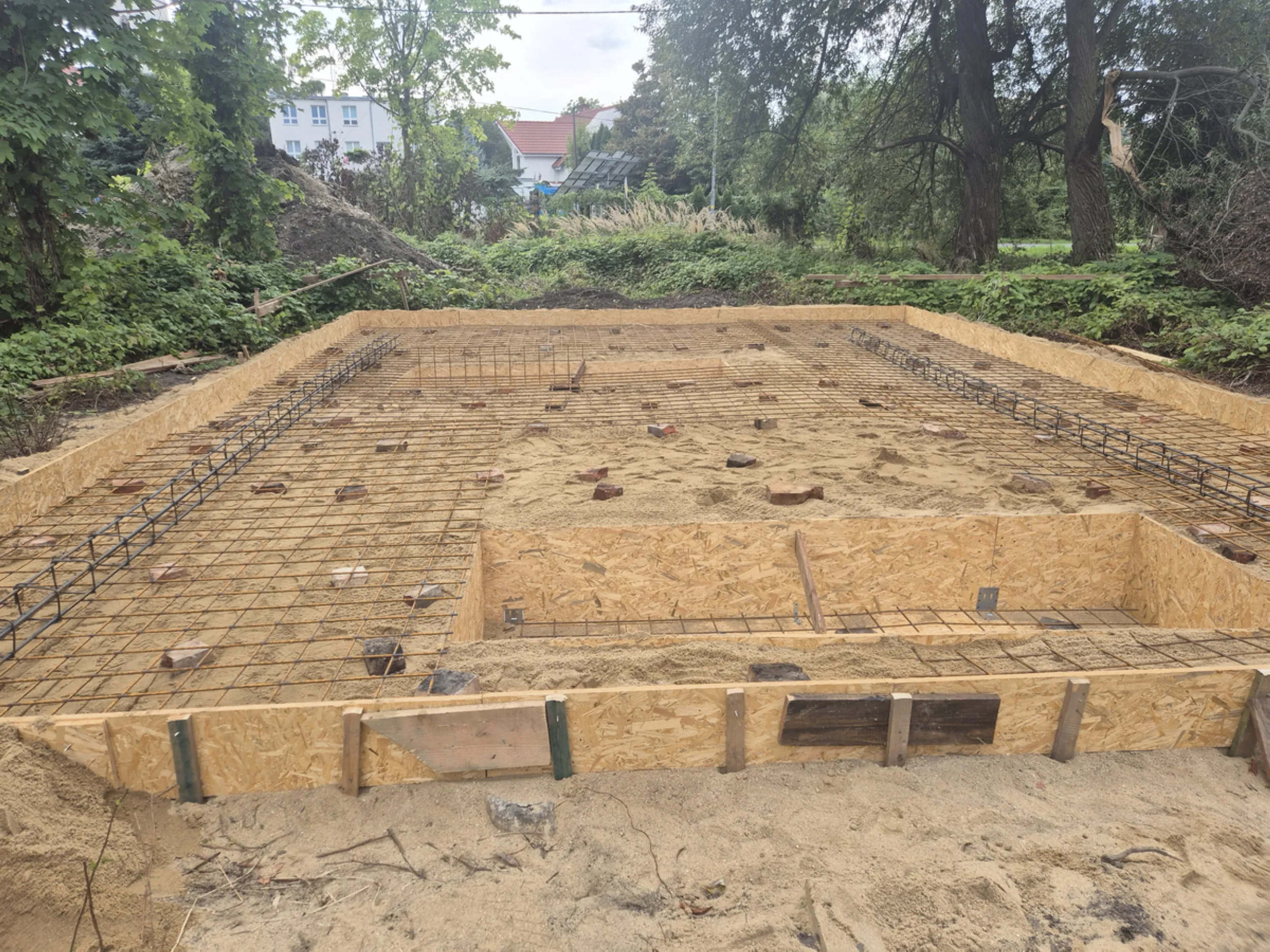

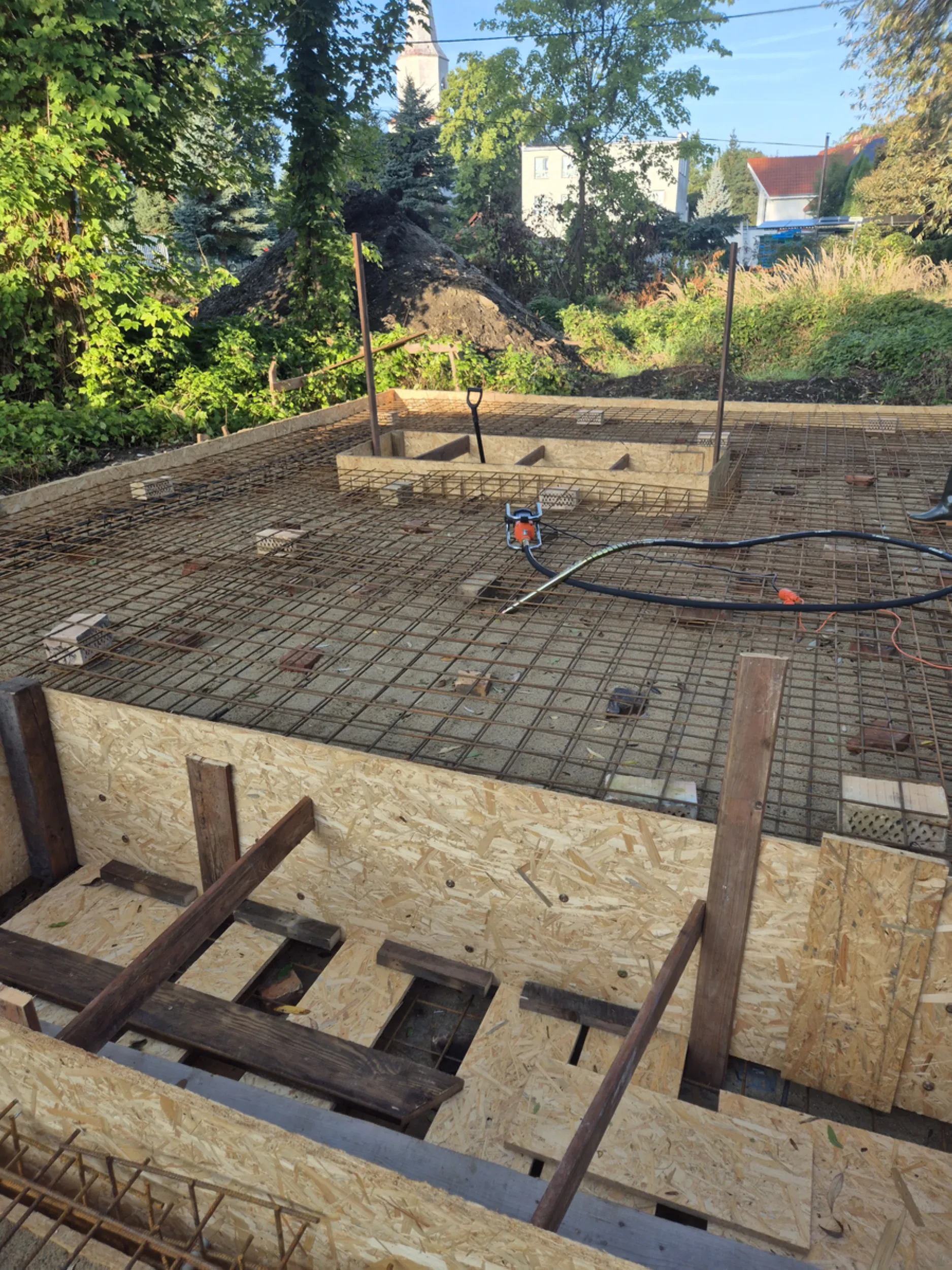

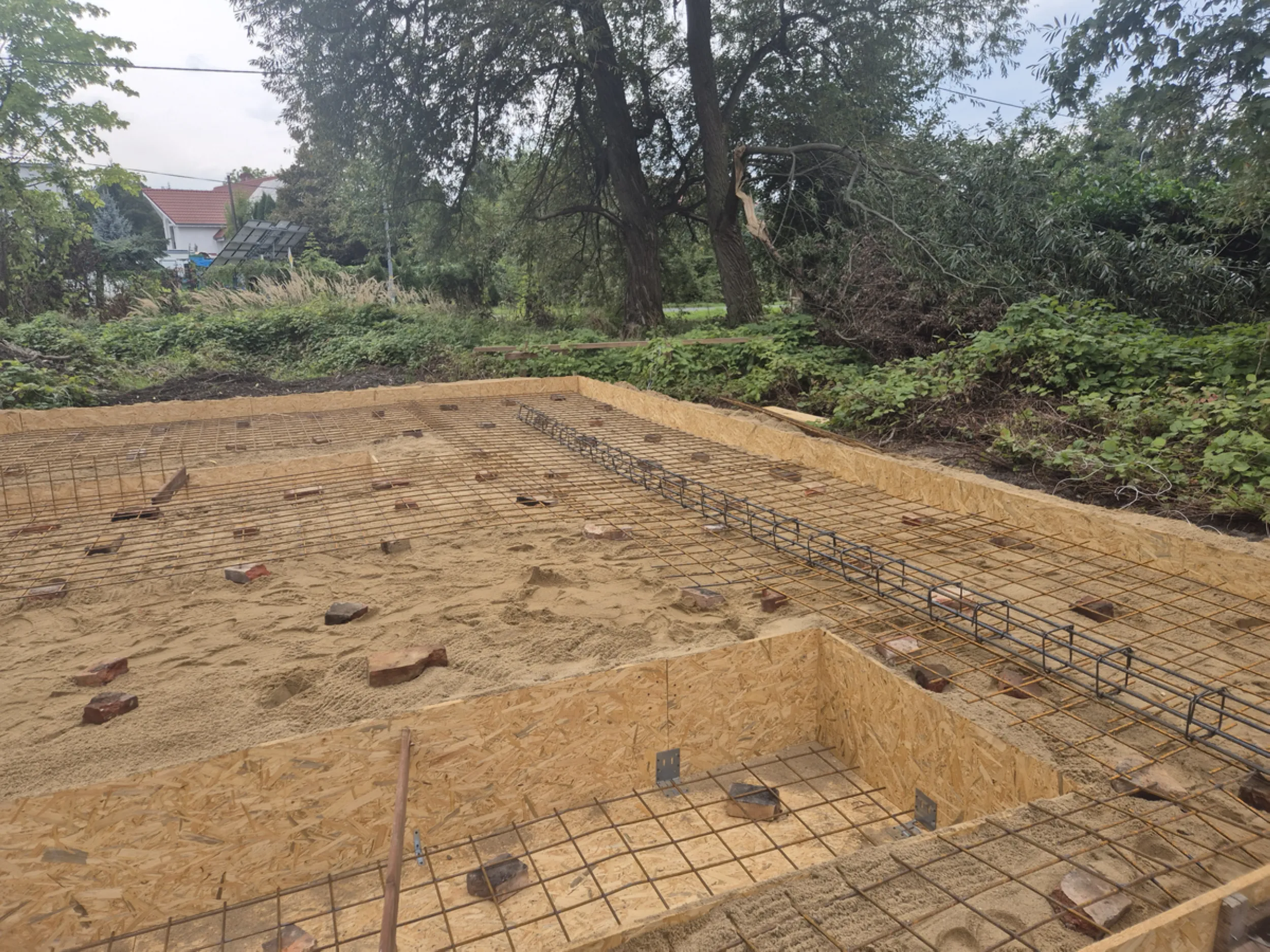

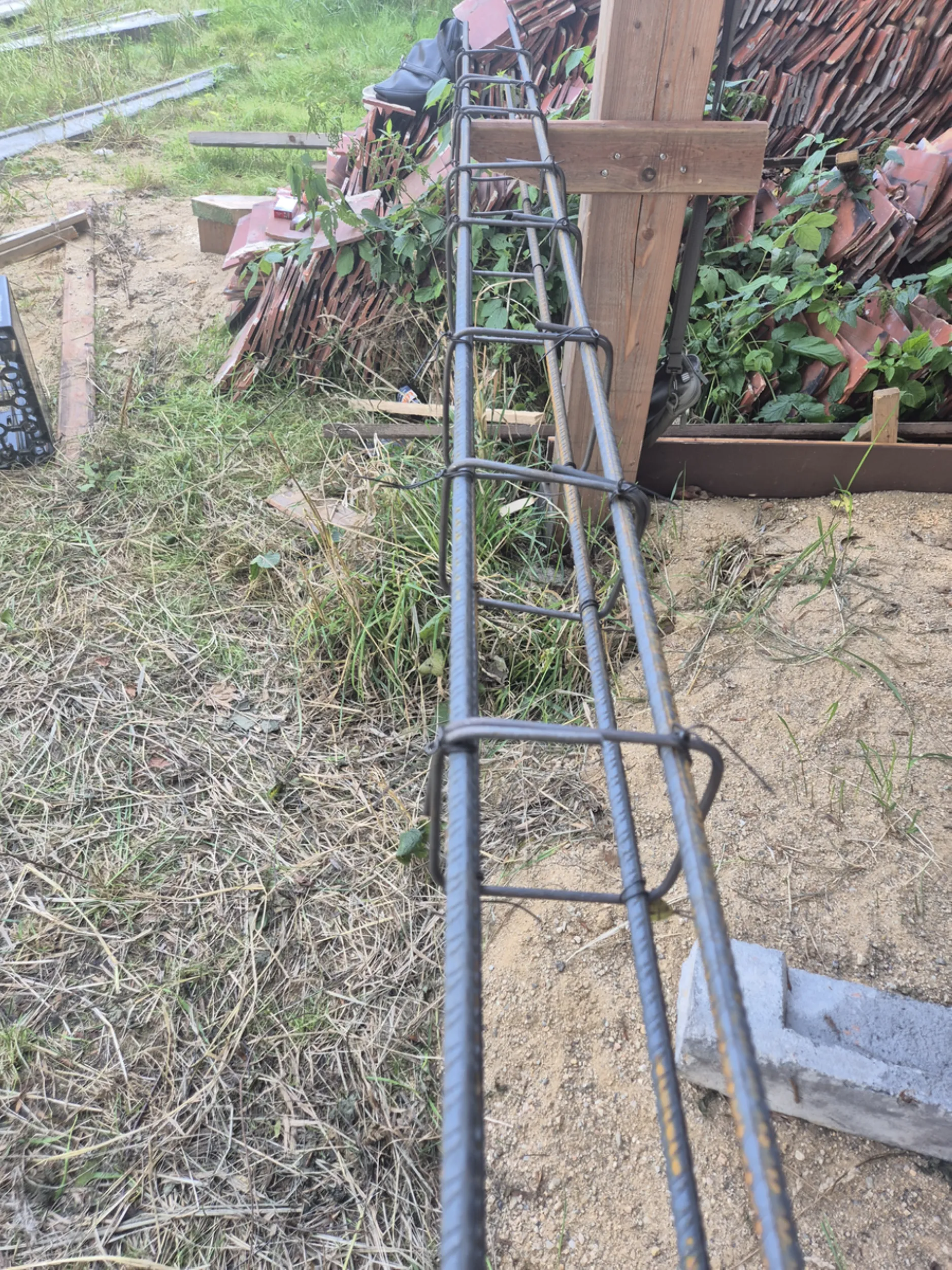

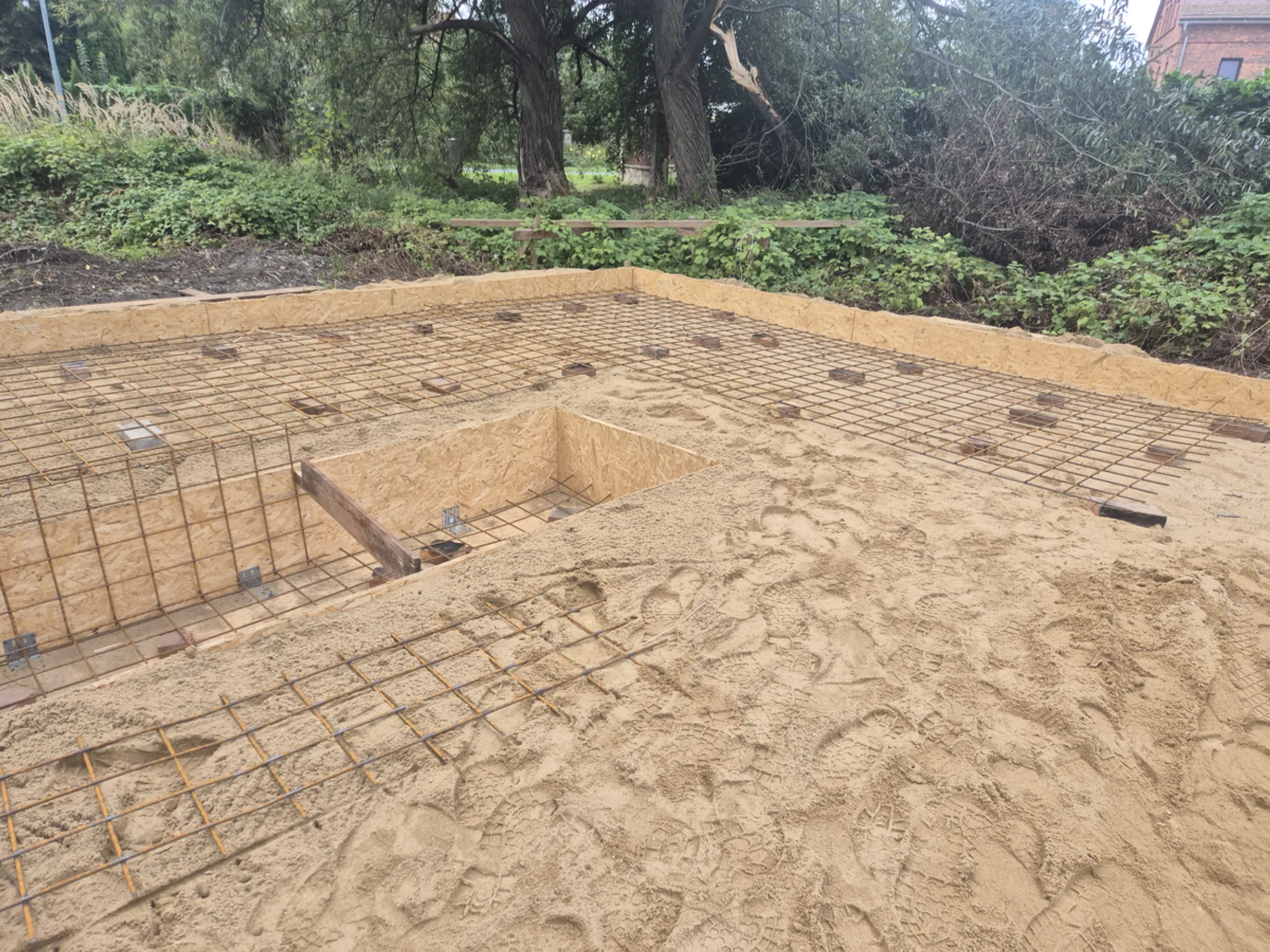

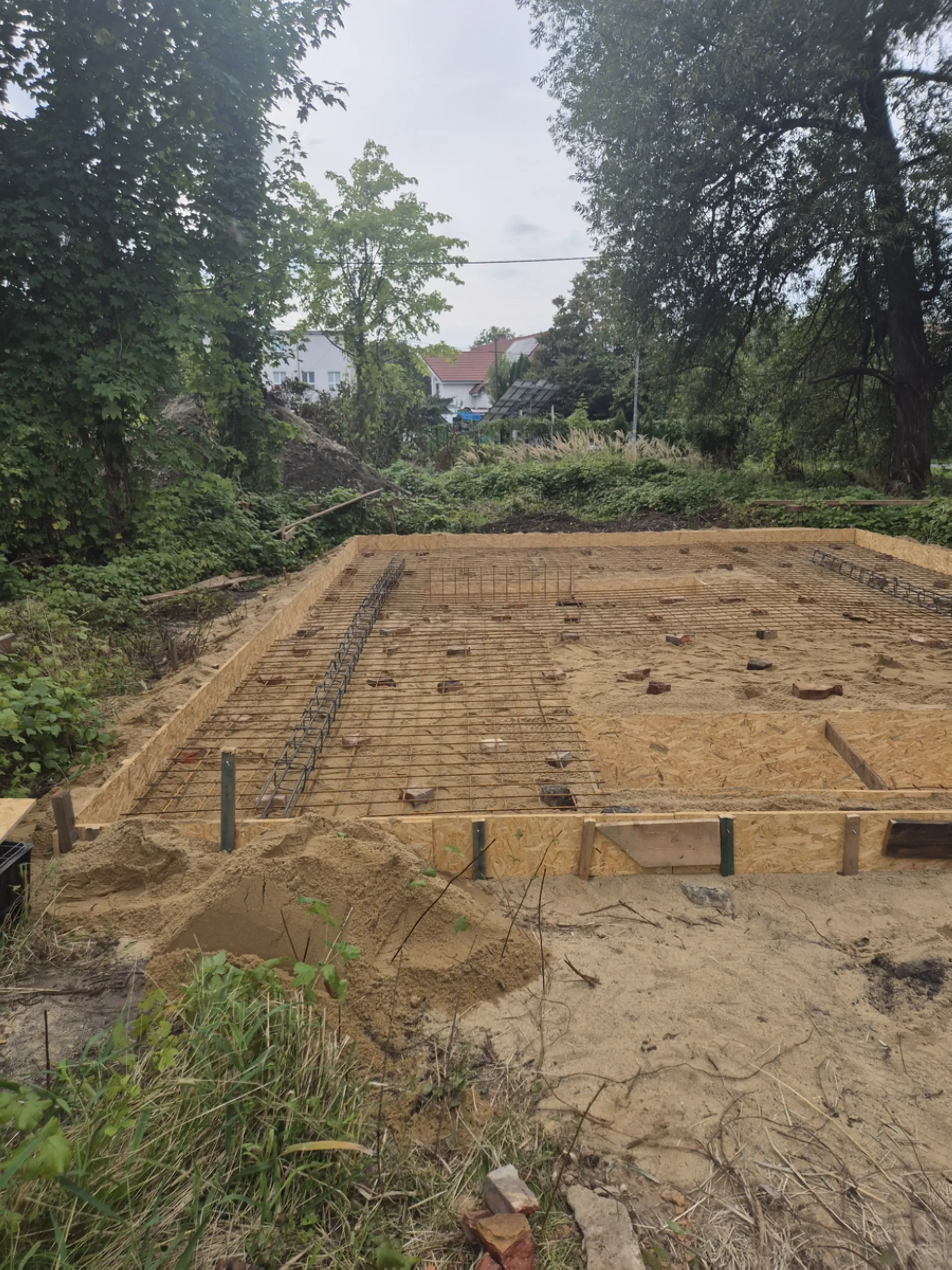

2 – Zbrojenie płyty fundamentowej Rurmusa
Przygotowanie zbrojenia obejmowało rozmieszczenie siatek stalowych, prętów wzmacniających oraz elementów dystansowych odpowiedzialnych za zachowanie właściwego otulenia betonem. W obrębie fundamentu wykonano dodatkowe wzmocnienia w miejscach przewidzianych do przenoszenia największych obciążeń pochodzących od konstrukcji wieży, koła wodnego oraz mechanizmów napędowych.
Widoczne są prace związane z wiązaniem zbrojenia, kontrolą rozstawu prętów oraz przygotowaniem centralnej części fundamentu przeznaczonej pod elementy technologiczne urządzenia. Każdy fragment stalowego szkieletu został dopasowany do dokumentacji technicznej, tak aby zapewnić odpowiednią sztywność i trwałość przyszłej konstrukcji.
Zbrojenie stanowiło niewidoczną po zakończeniu budowy część Rurmusa, jednak to właśnie ono odpowiada za przenoszenie obciążeń oraz wieloletnią stabilność całego obiektu.
- projekt rurmus -

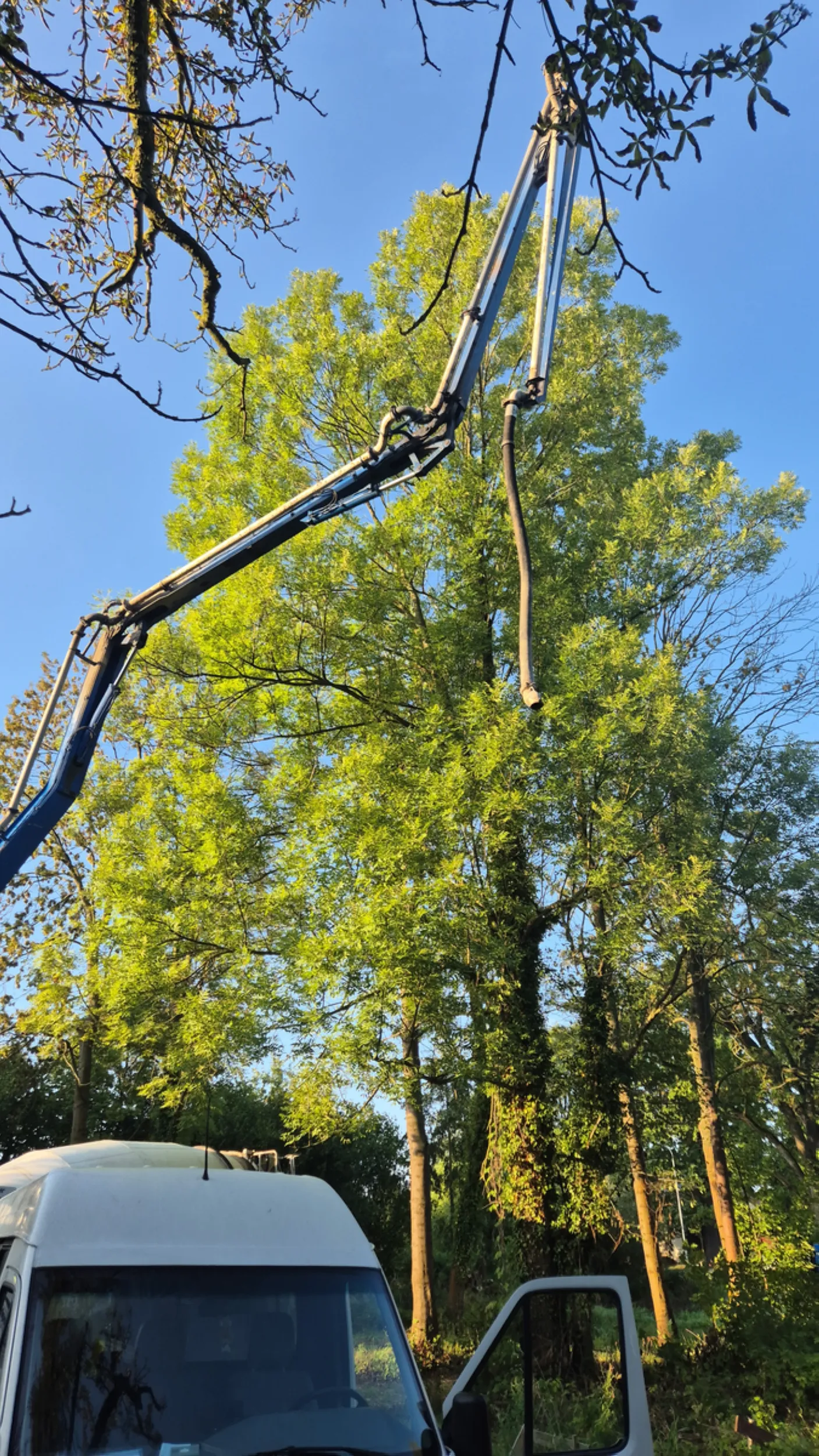

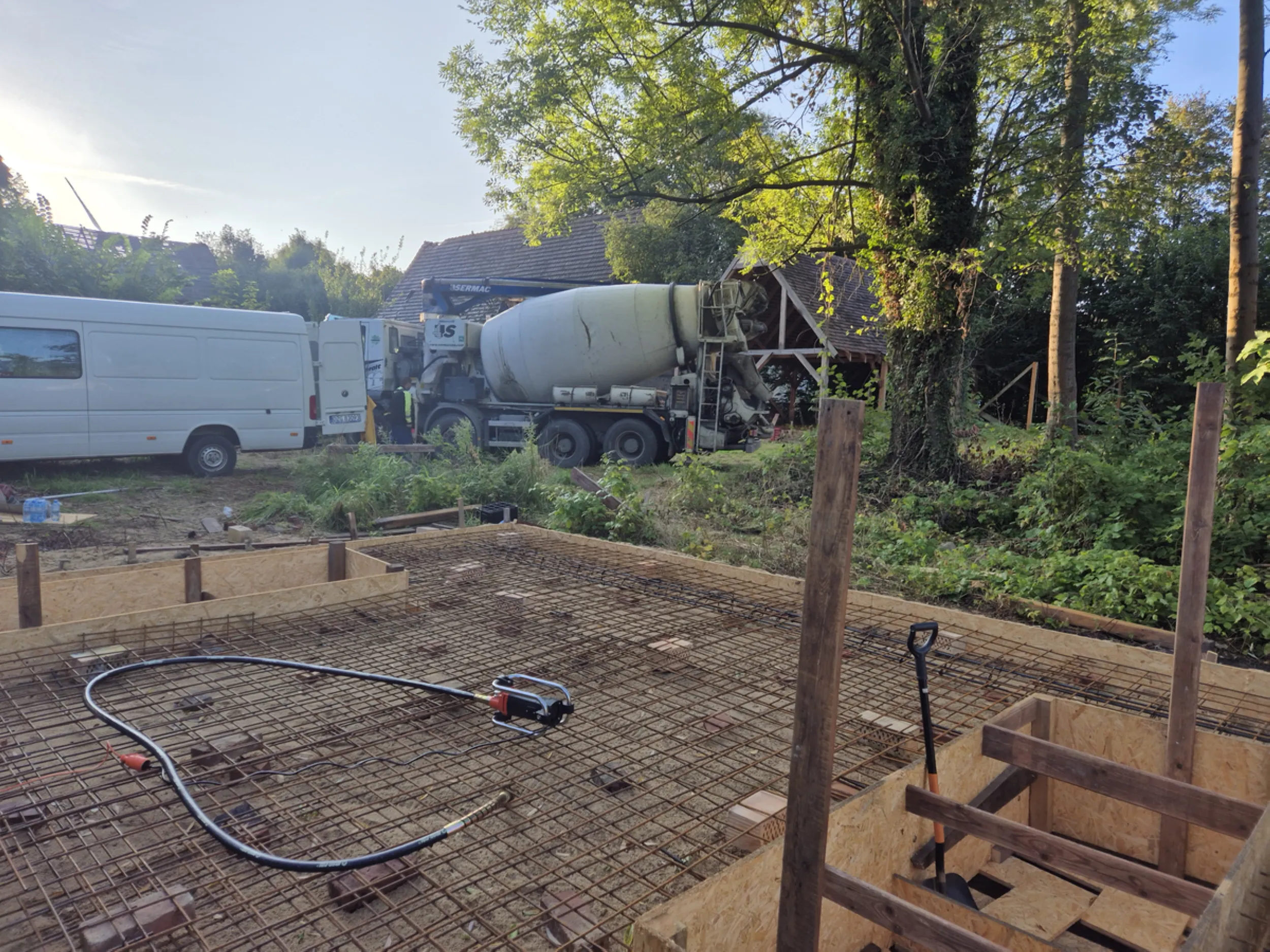

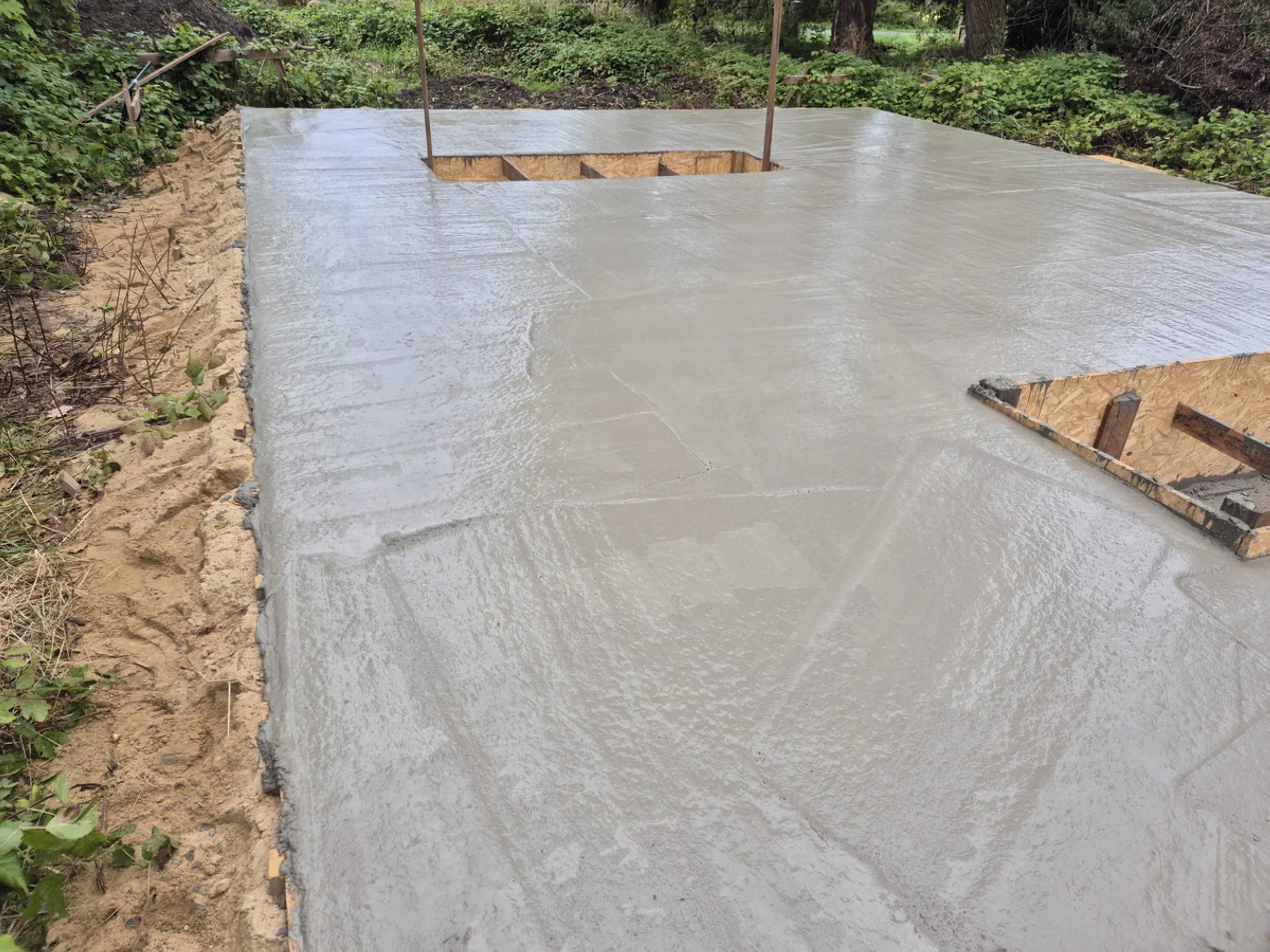

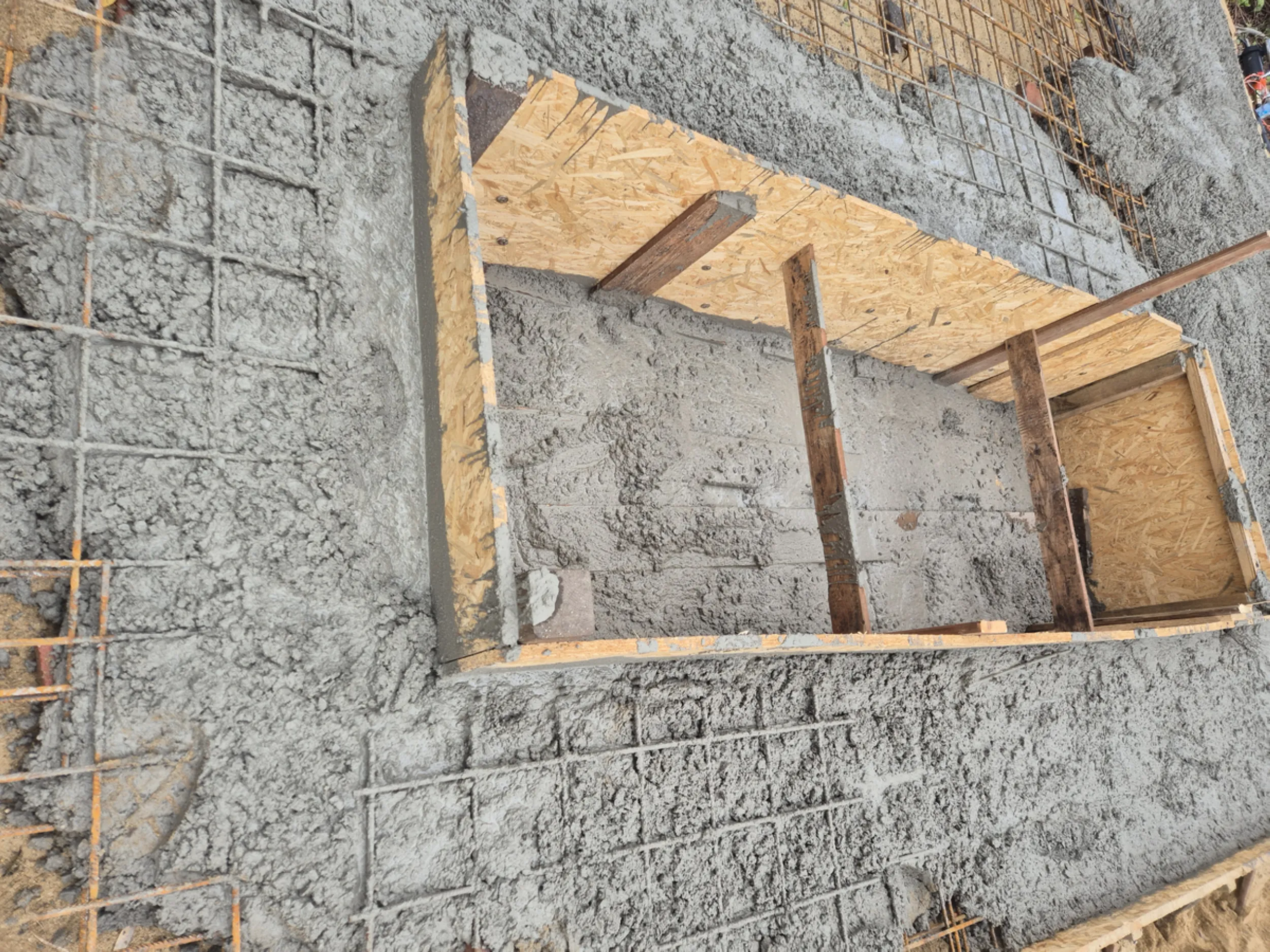

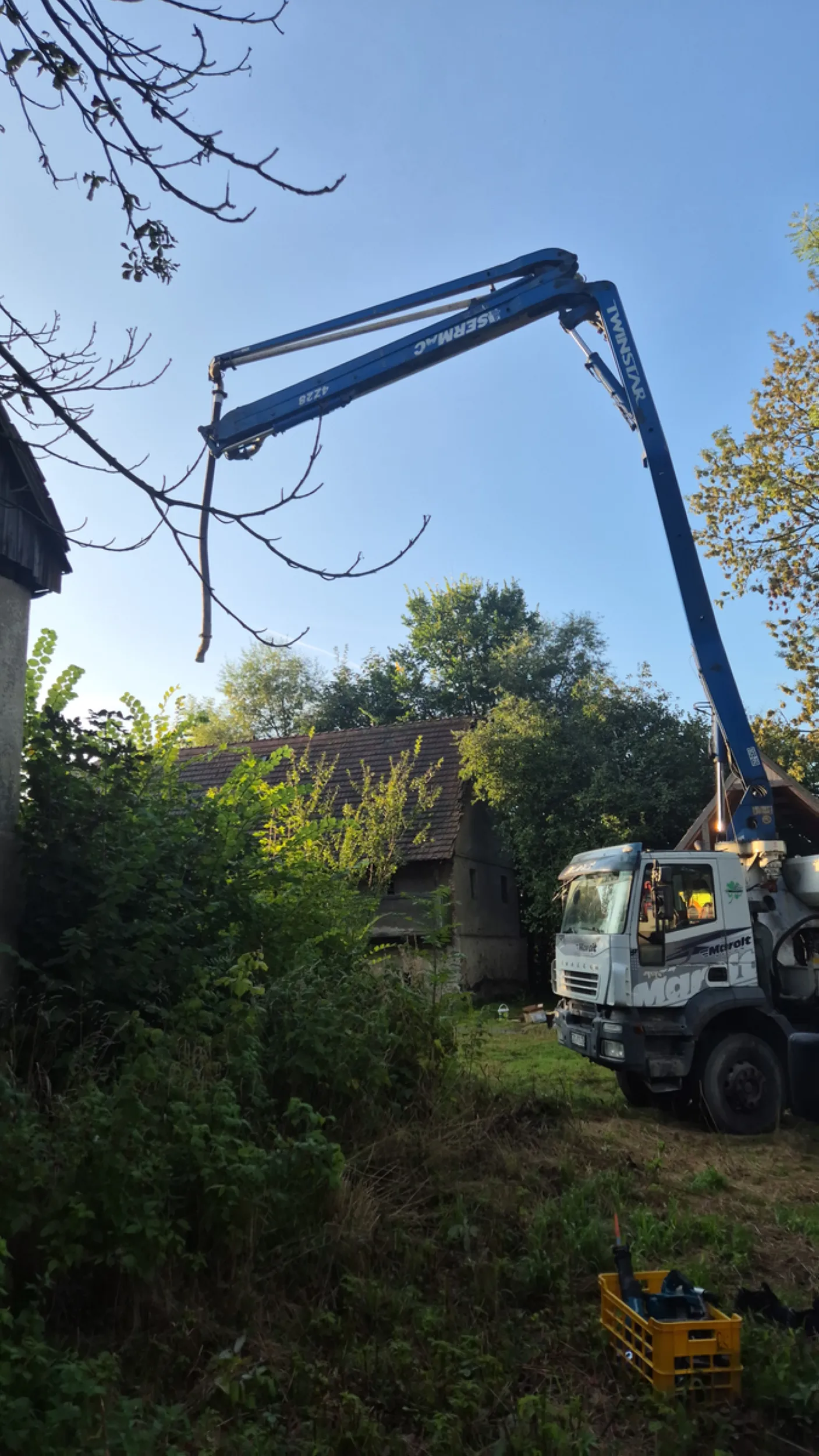

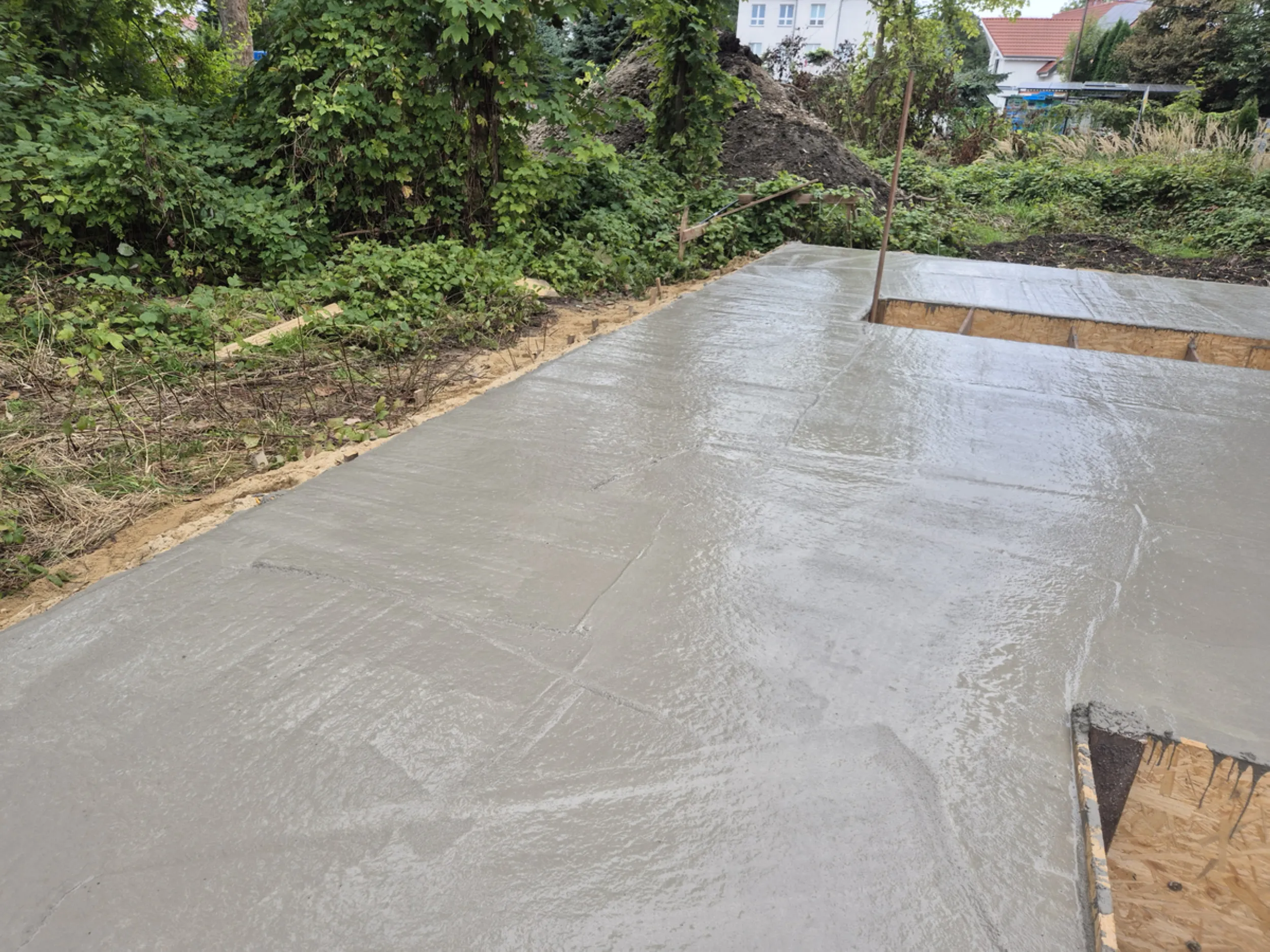

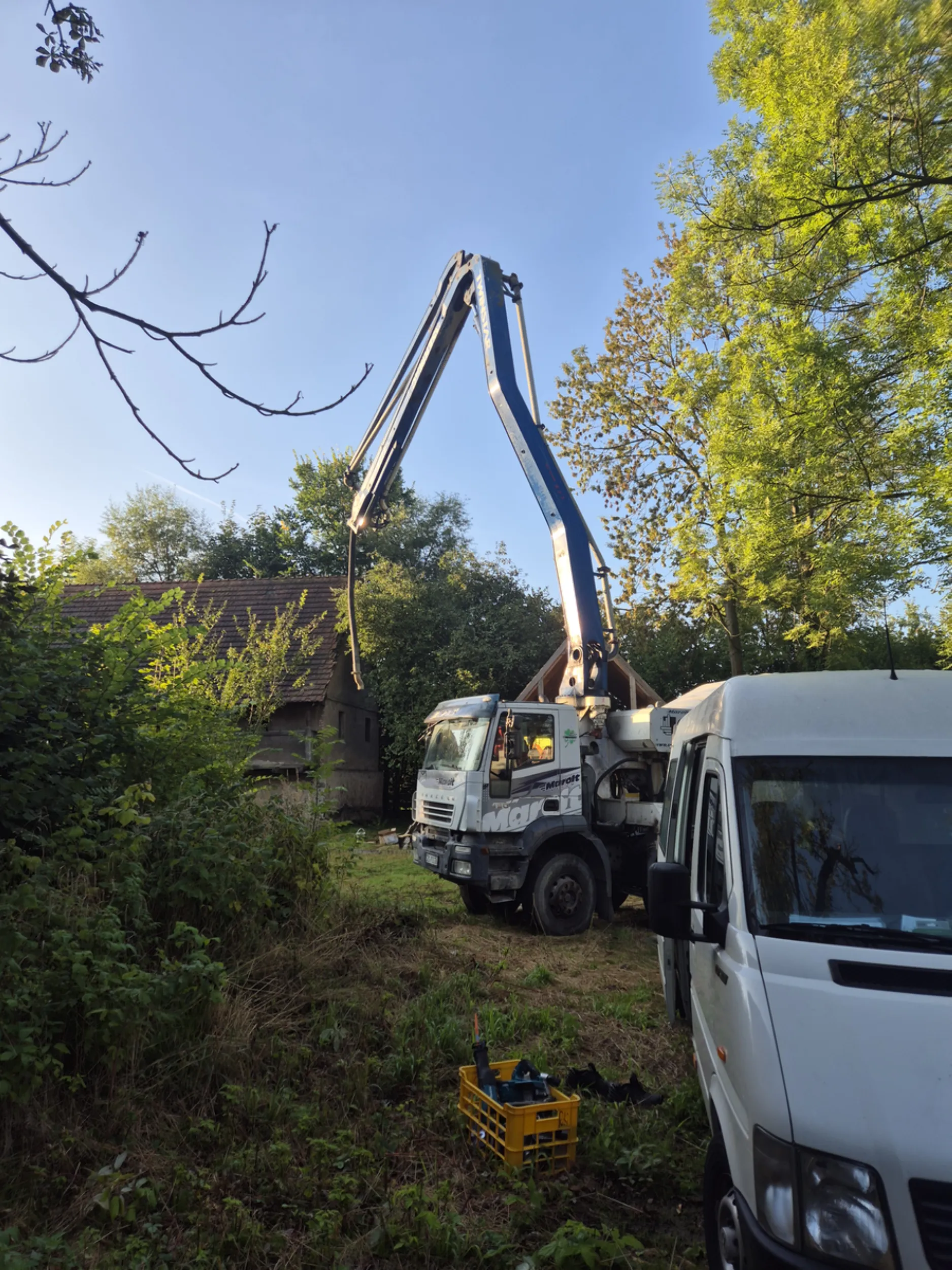

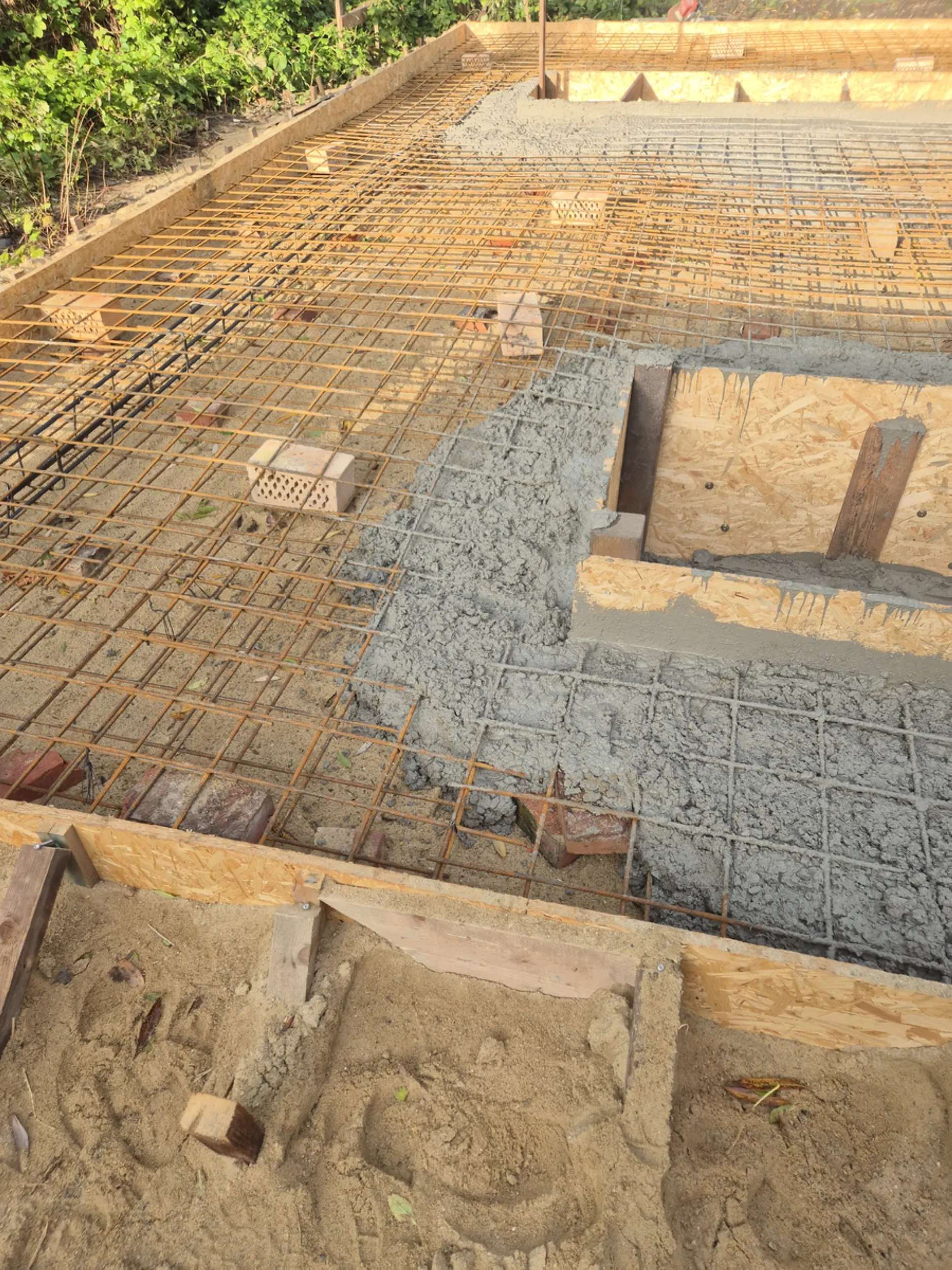

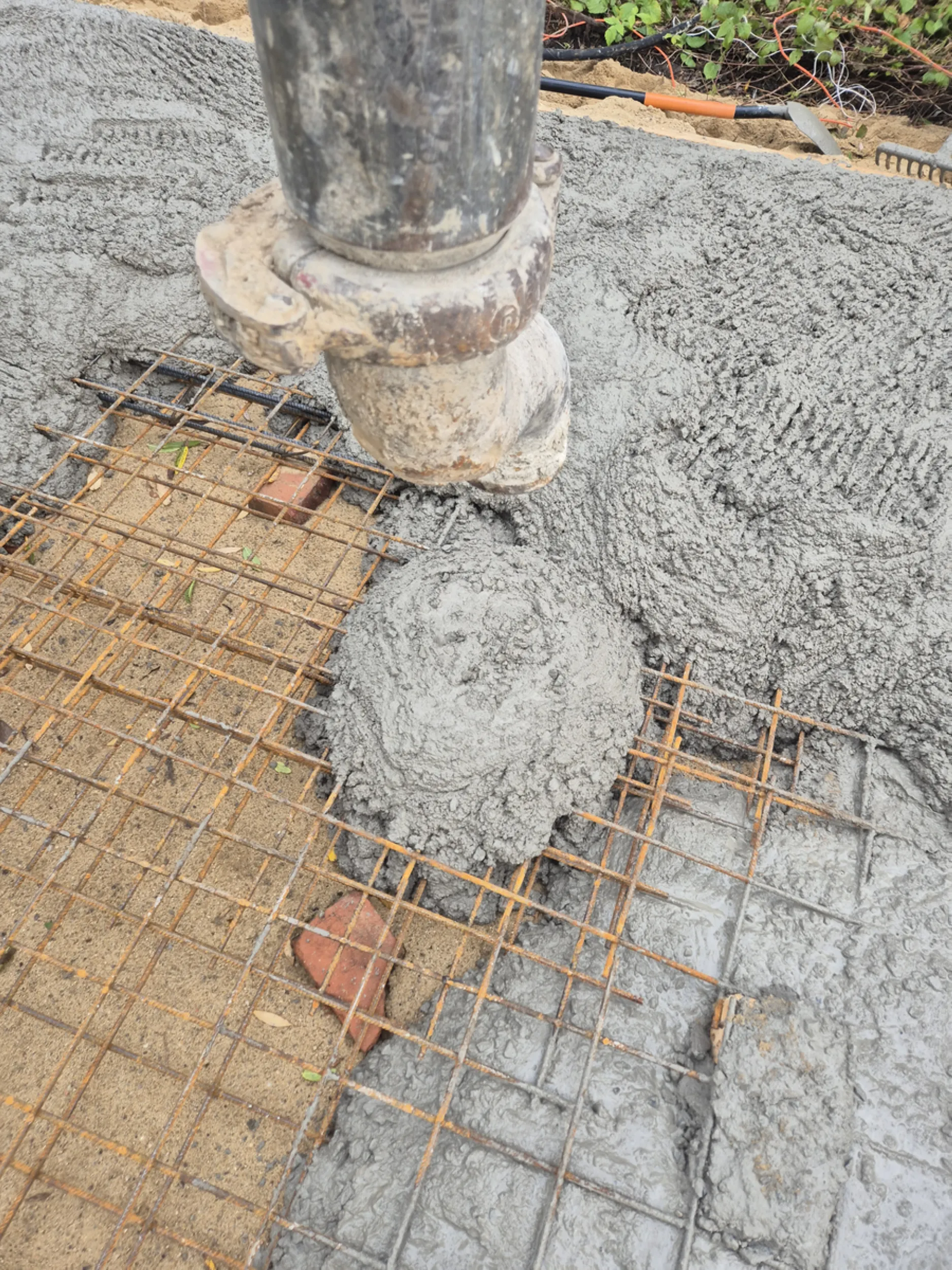

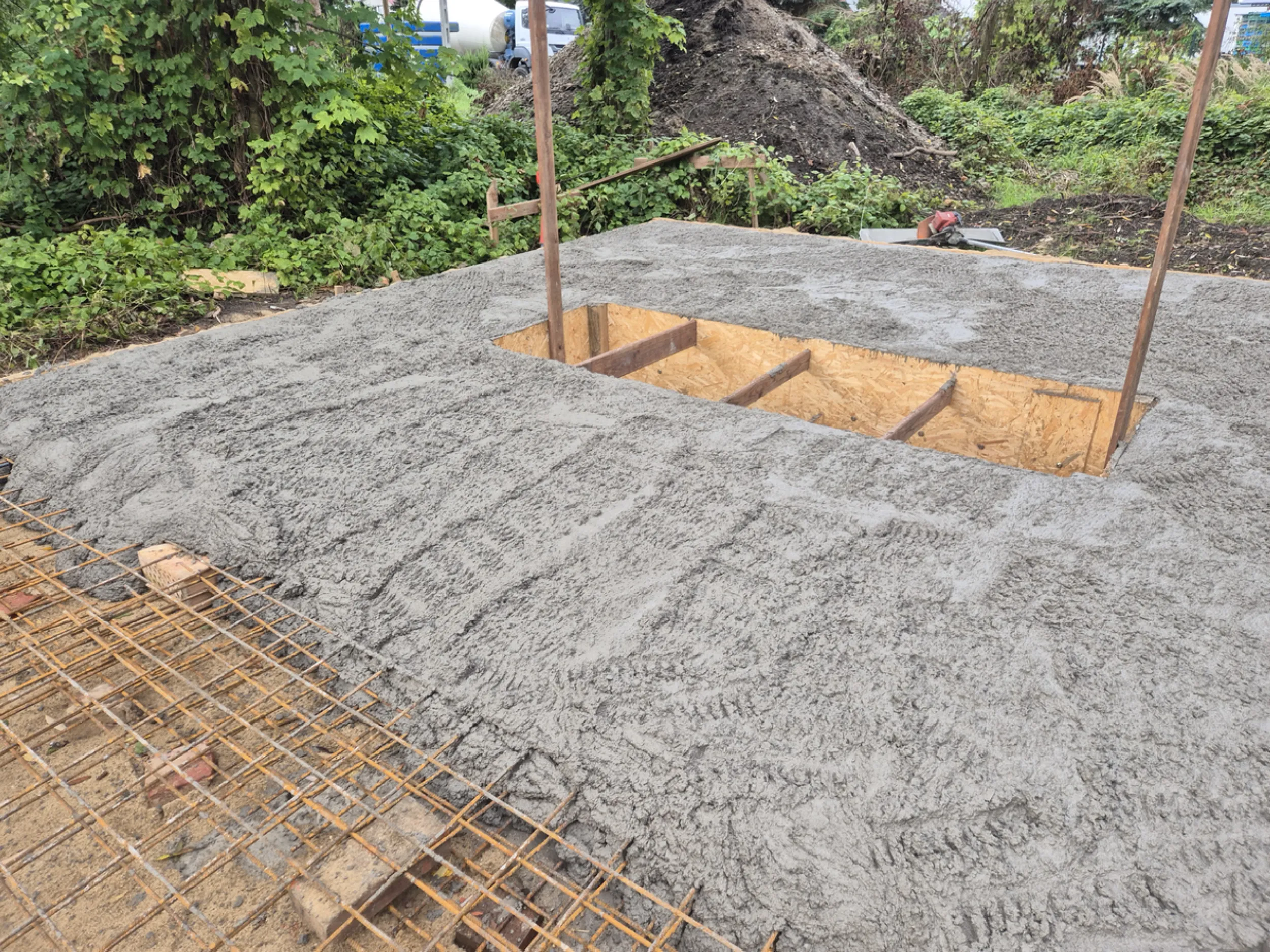

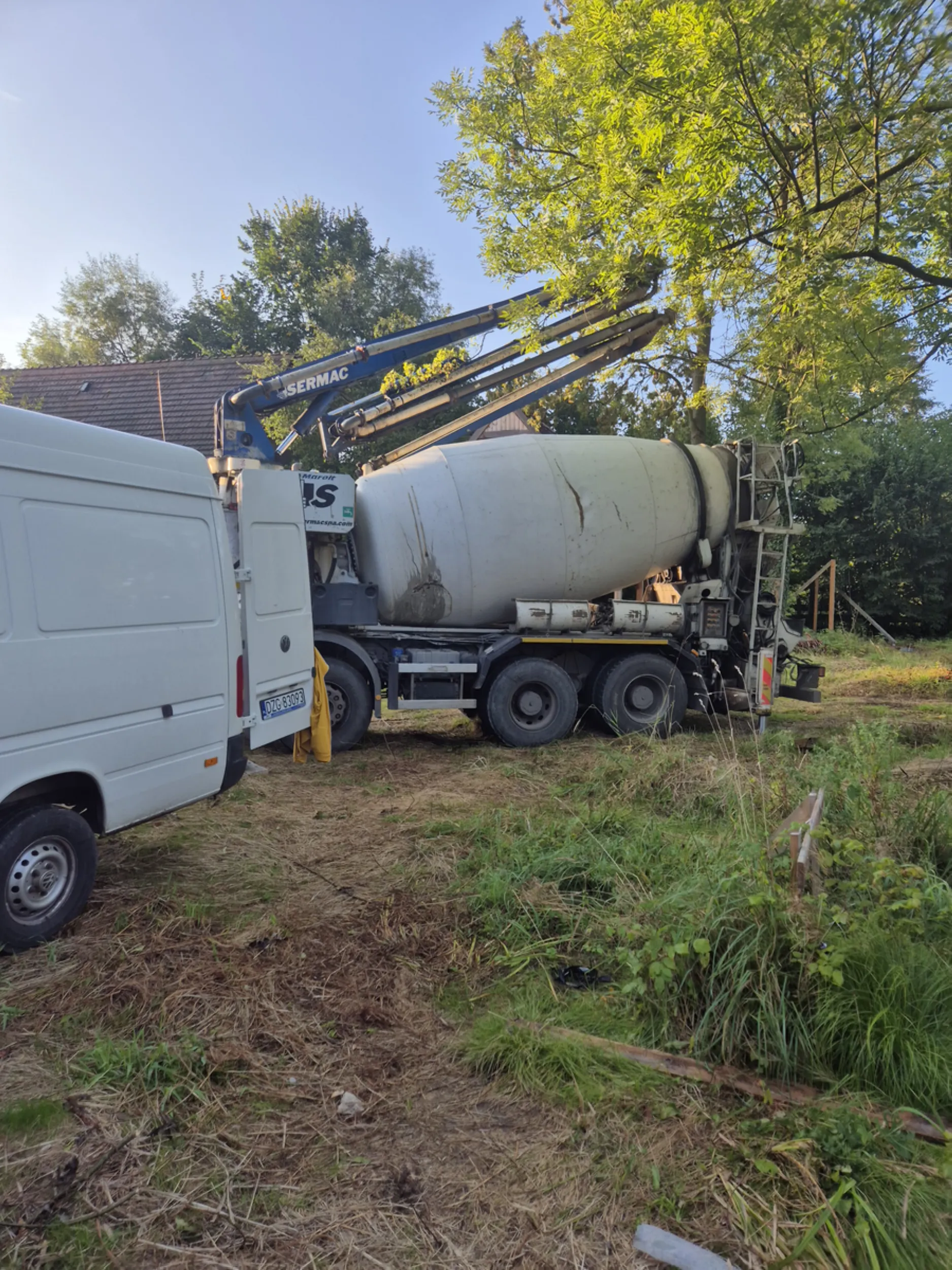

3 – Betonowanie płyty fundamentowej Rurmusa
Prace obejmowały wykonanie monolitycznej płyty fundamentowej stanowiącej podstawę całej konstrukcji Rurmusa. Do przygotowanego wcześniej deskowania oraz zbrojenia podano mieszankę betonową, którą następnie równomiernie rozprowadzono i zagęszczono. Szczególnej kontroli wymagały miejsca o zwiększonej koncentracji zbrojenia oraz strefy przewidziane pod późniejsze osadzenie elementów konstrukcyjnych.
Widoczne są czynności związane z układaniem betonu, kontrolą poziomów, sprawdzaniem grubości płyty oraz wyrównywaniem powierzchni. Zachowanie odpowiednich parametrów wykonawczych miało kluczowe znaczenie dla późniejszej stabilności konstrukcji oraz prawidłowego przenoszenia obciążeń generowanych przez wieżę, koło wodne i mechanizmy napędowe.
Płyta fundamentowa stanowi najcięższy i najbardziej obciążony element całego obiektu. Od jakości jej wykonania zależy trwałość, bezpieczeństwo oraz zachowanie właściwej geometrii wszystkich części Rurmusa.
- projekt rurmus -

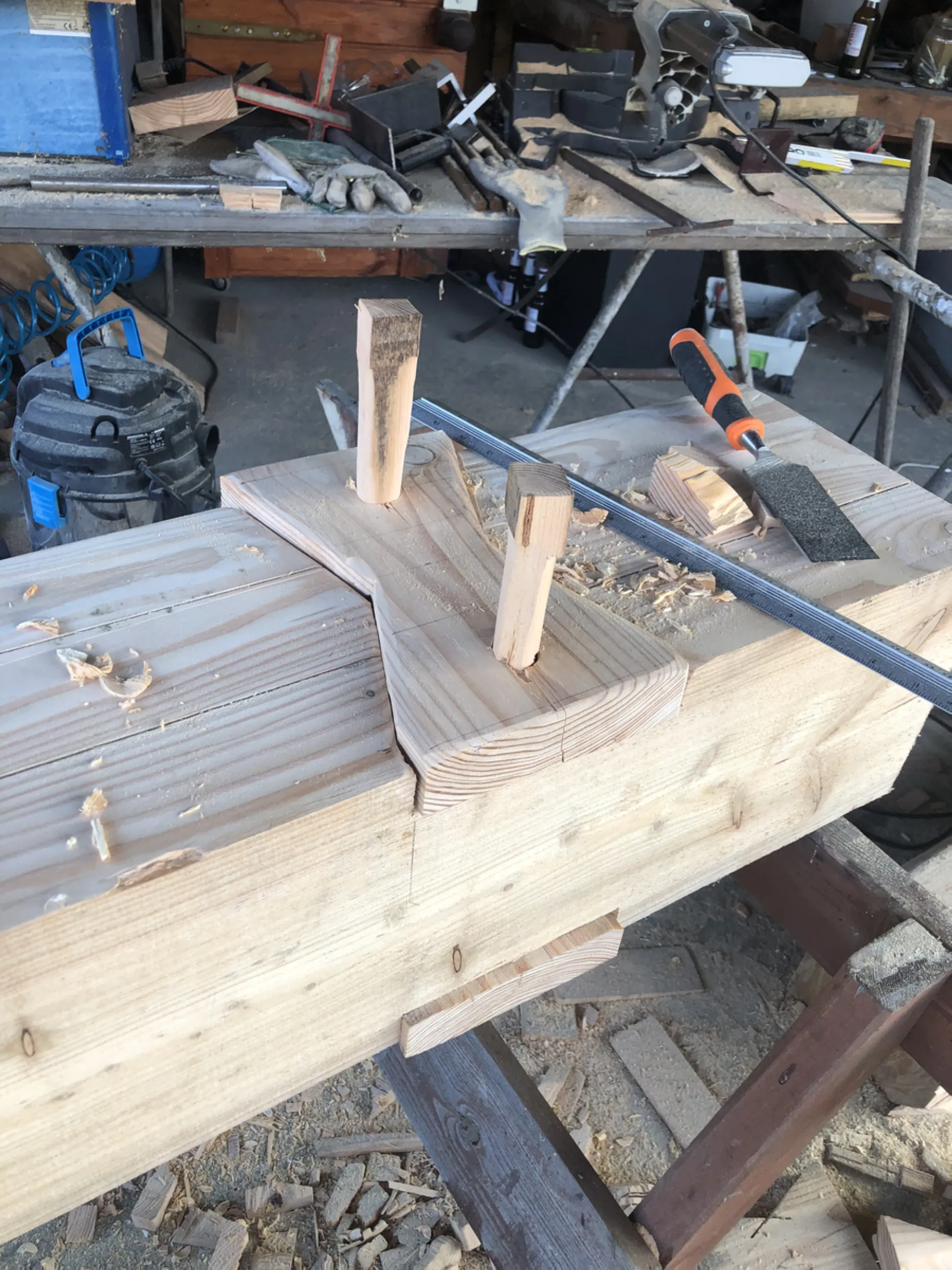

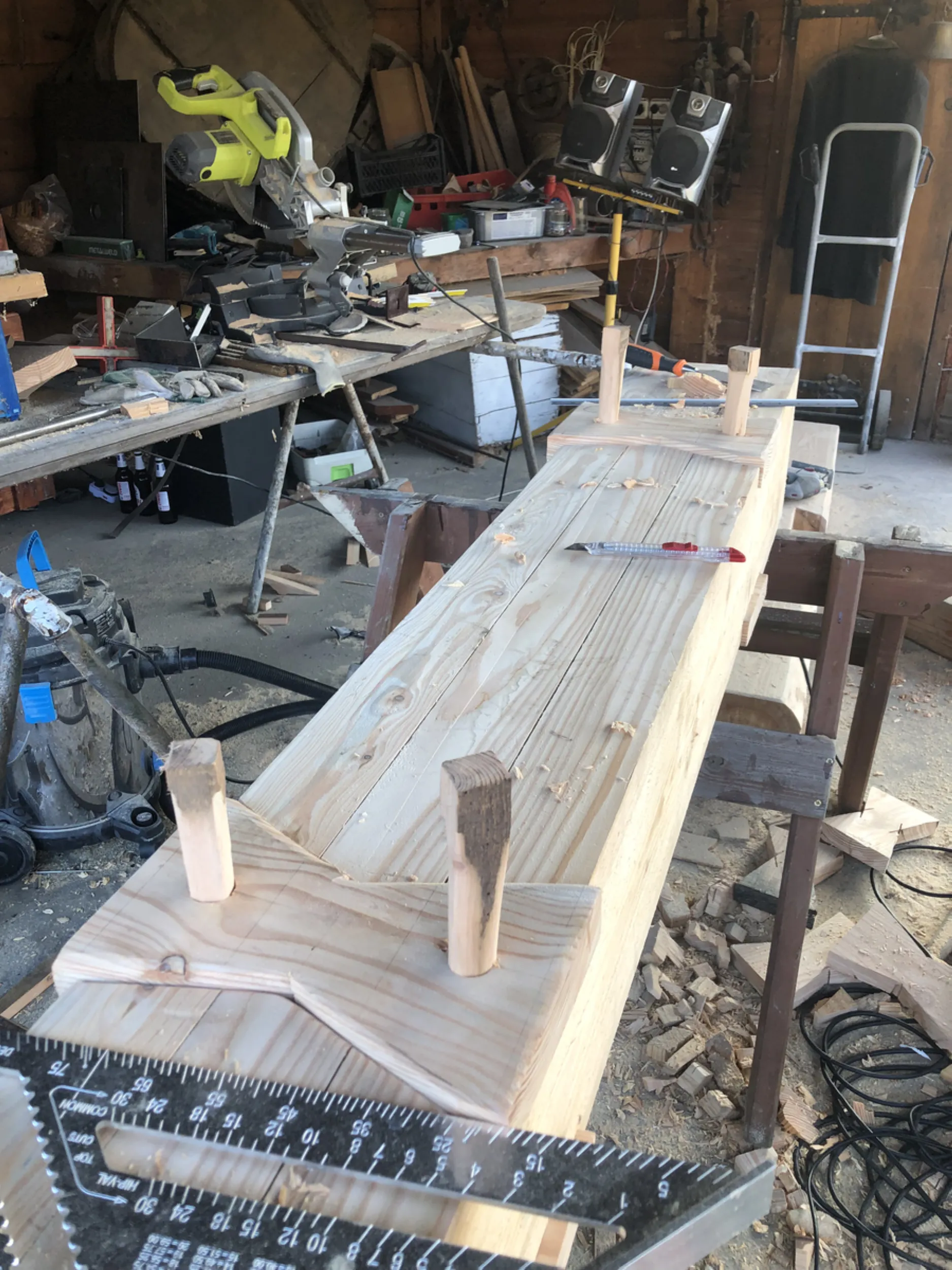

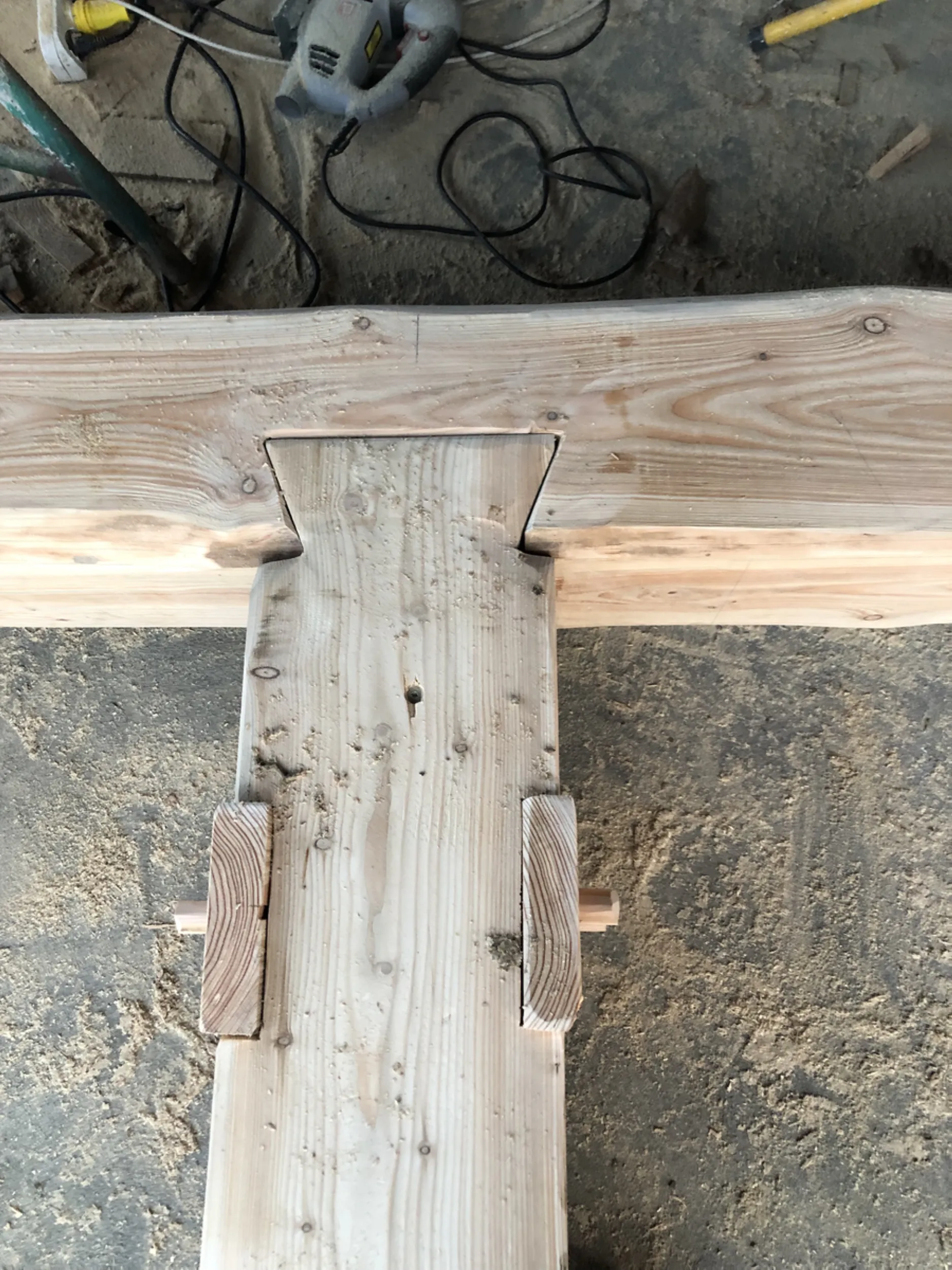

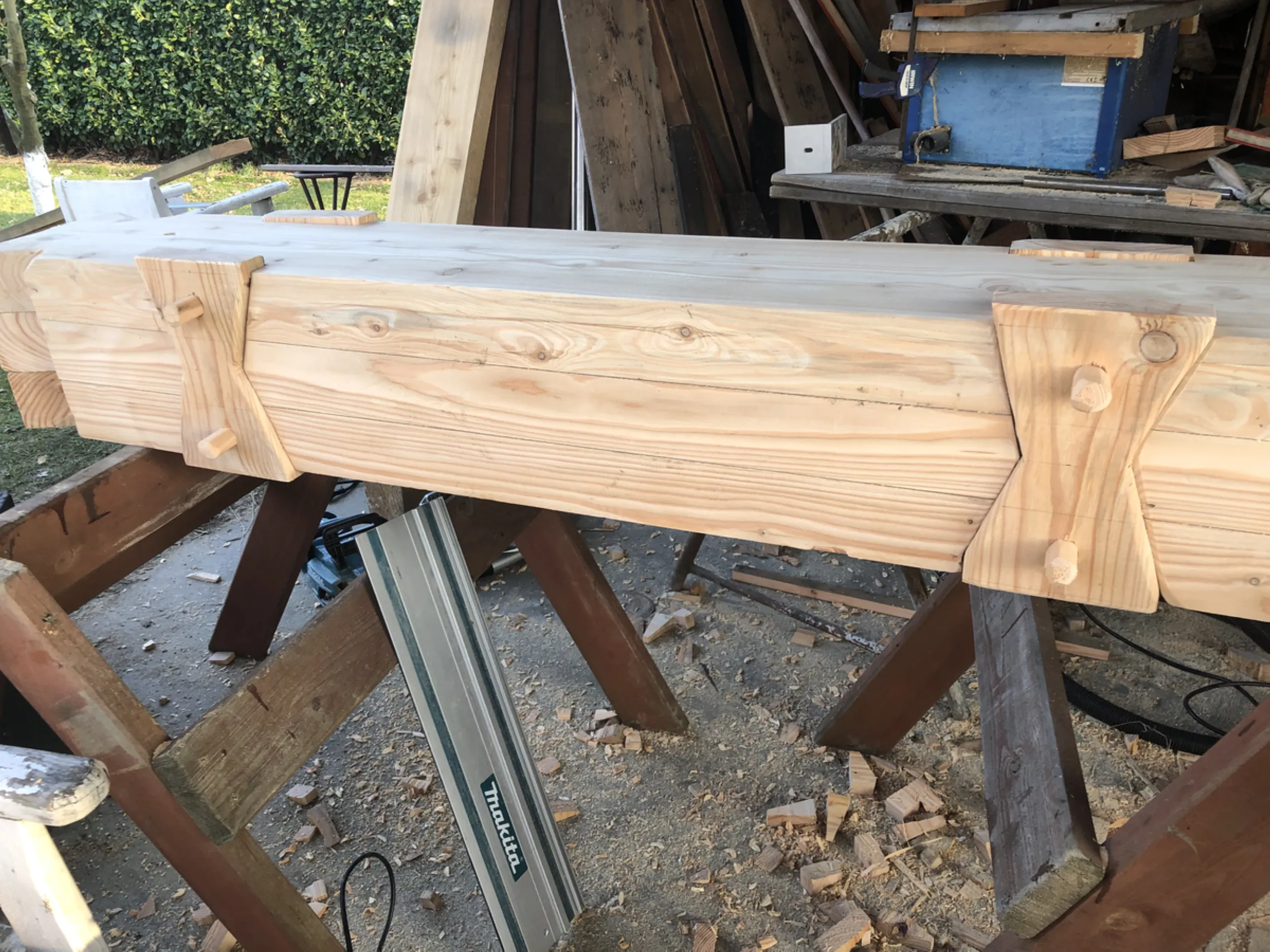

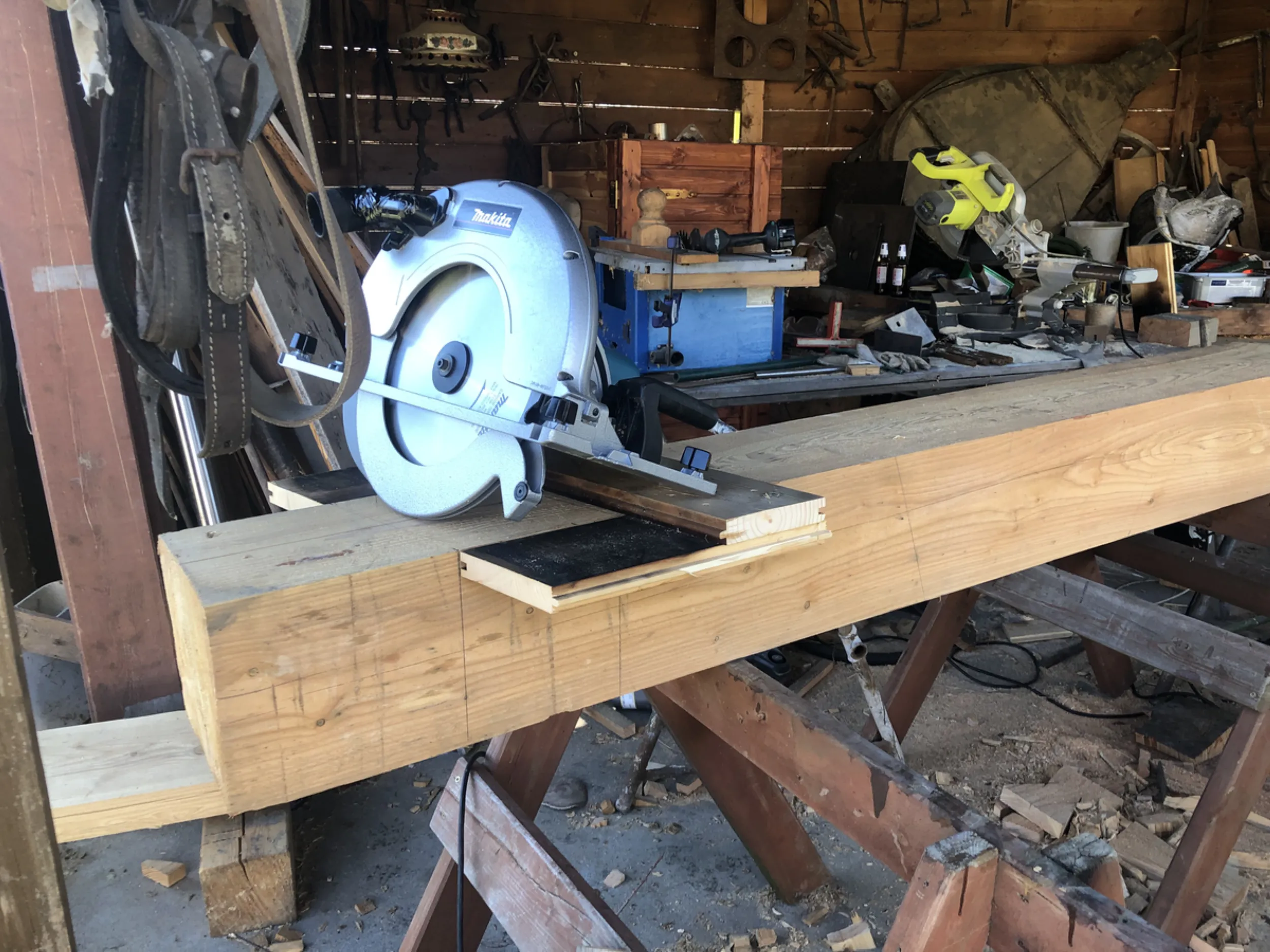

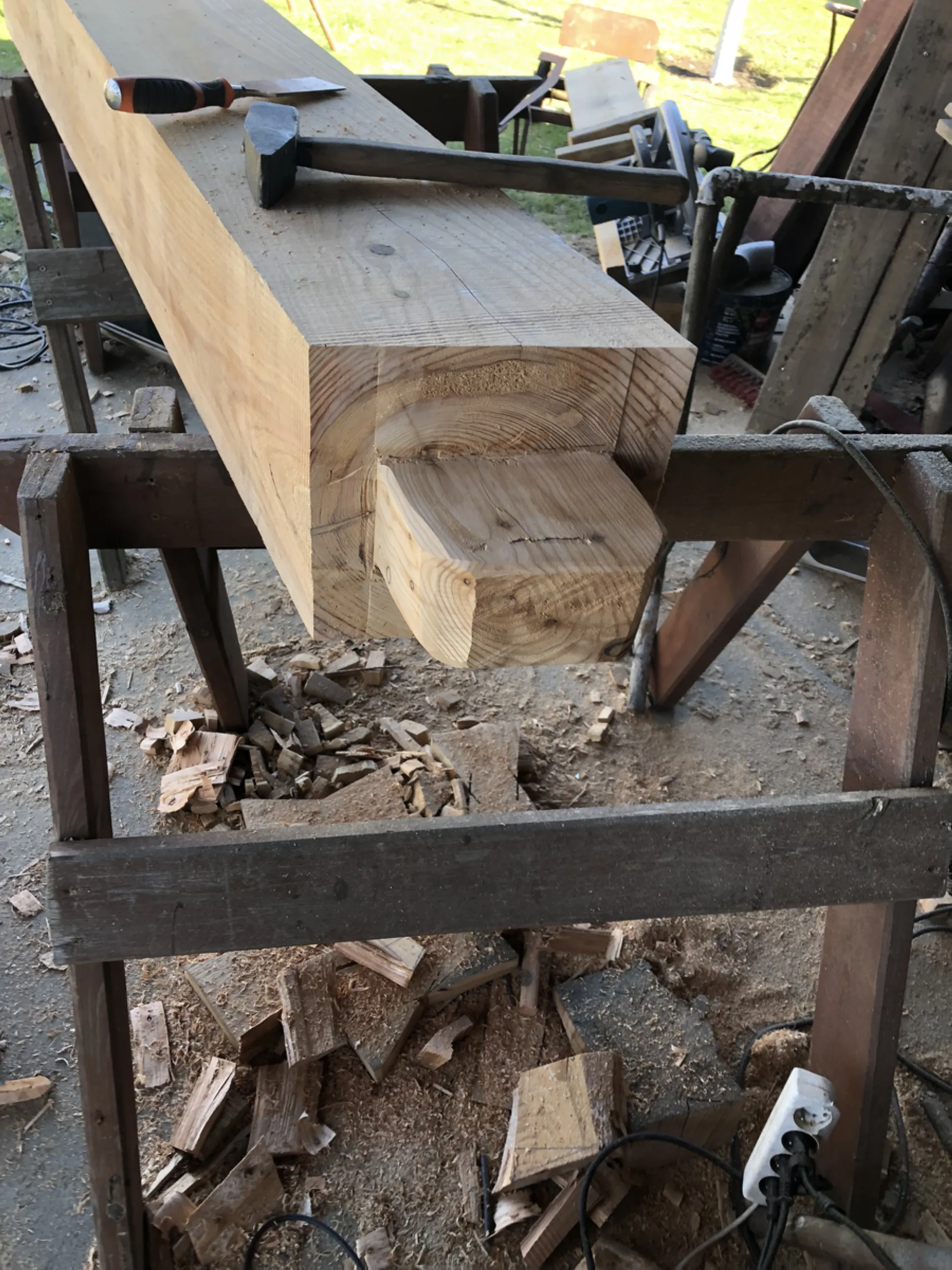

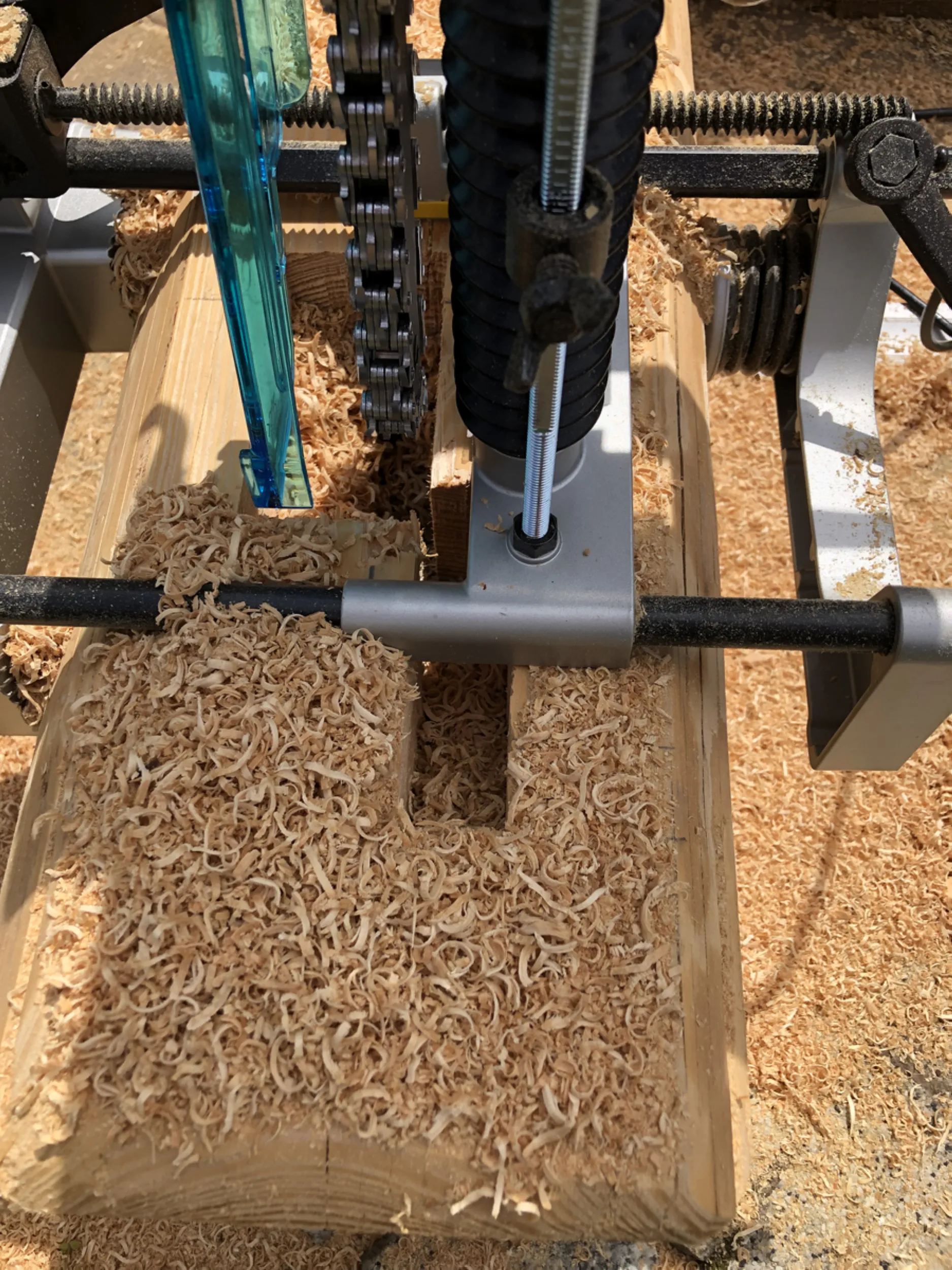

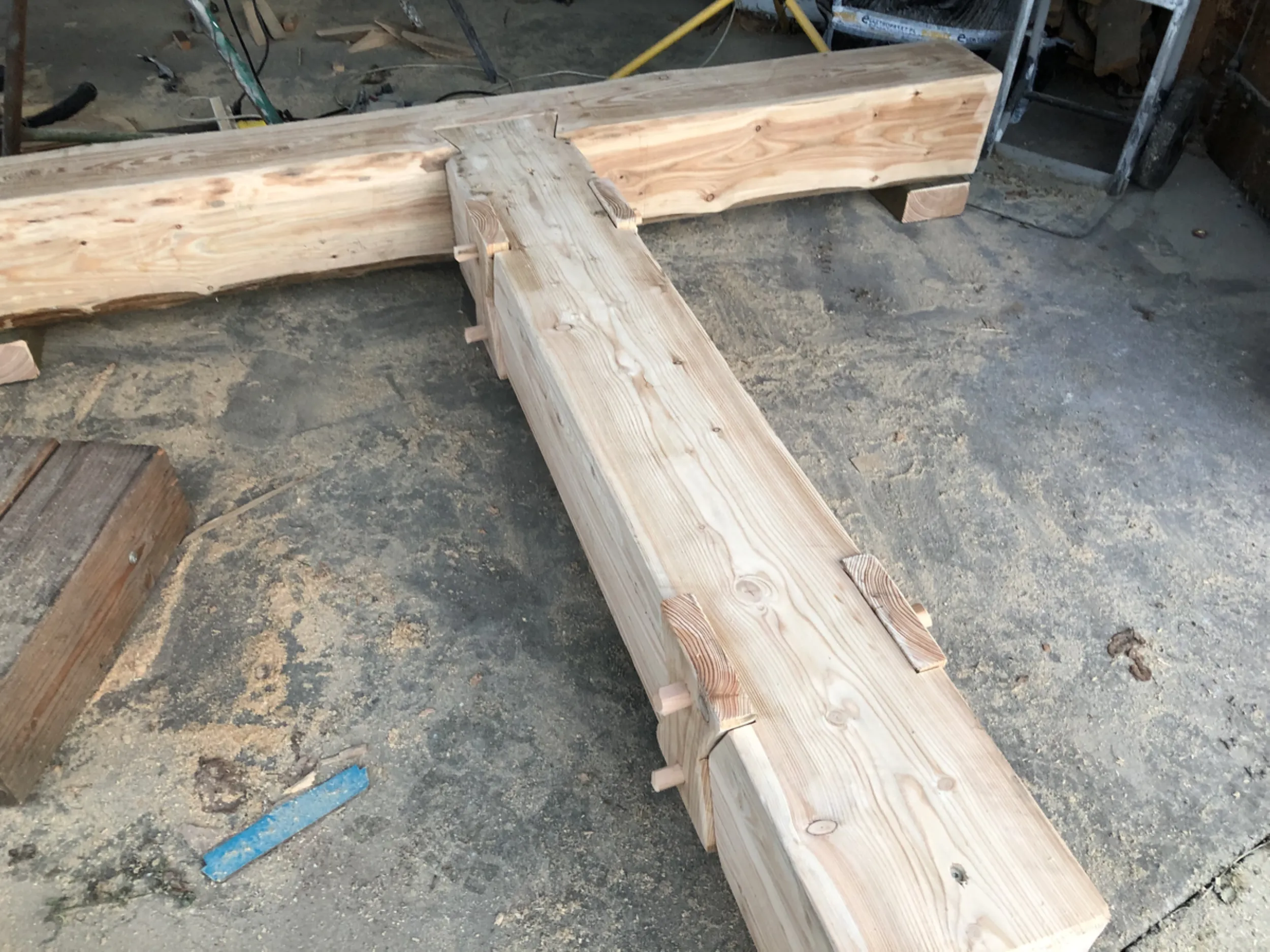

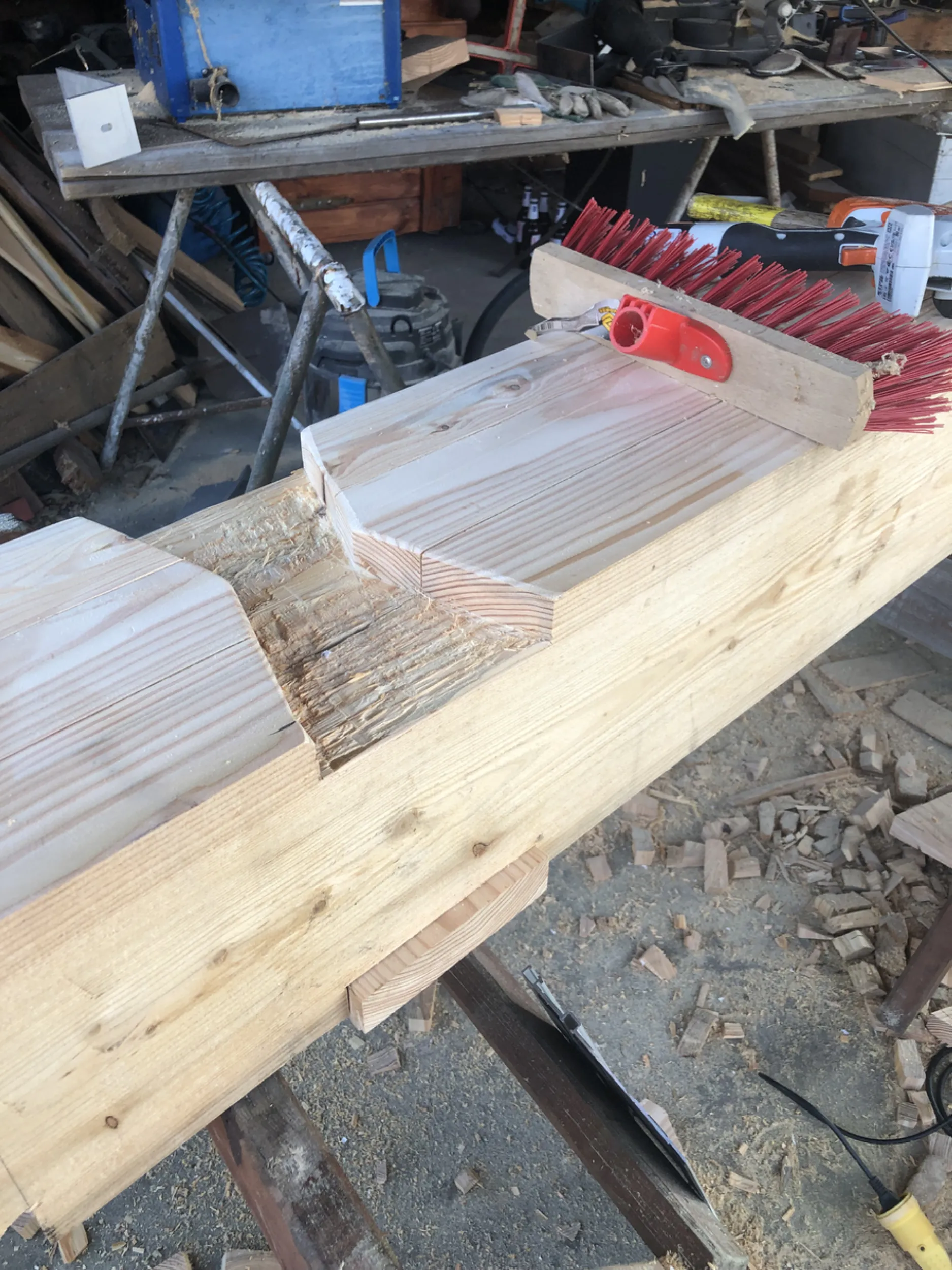

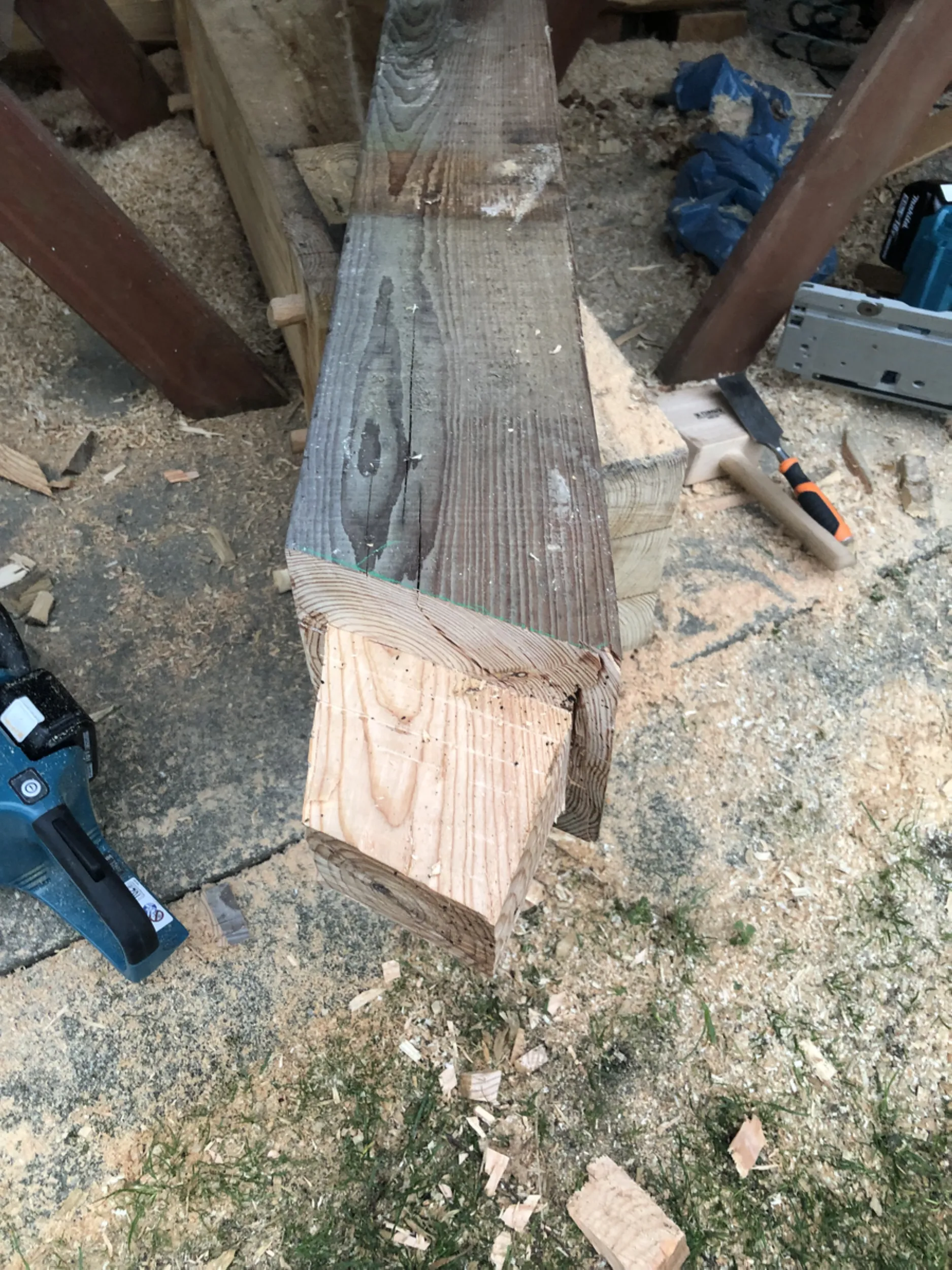

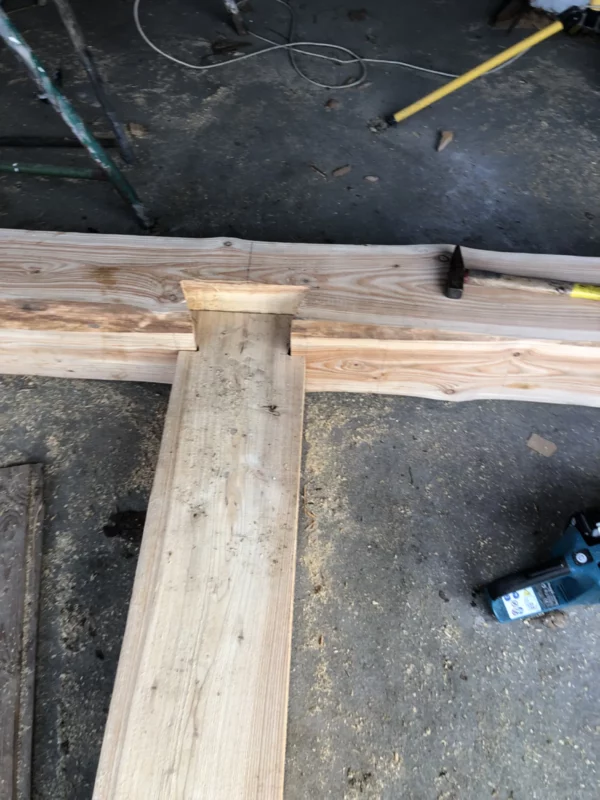

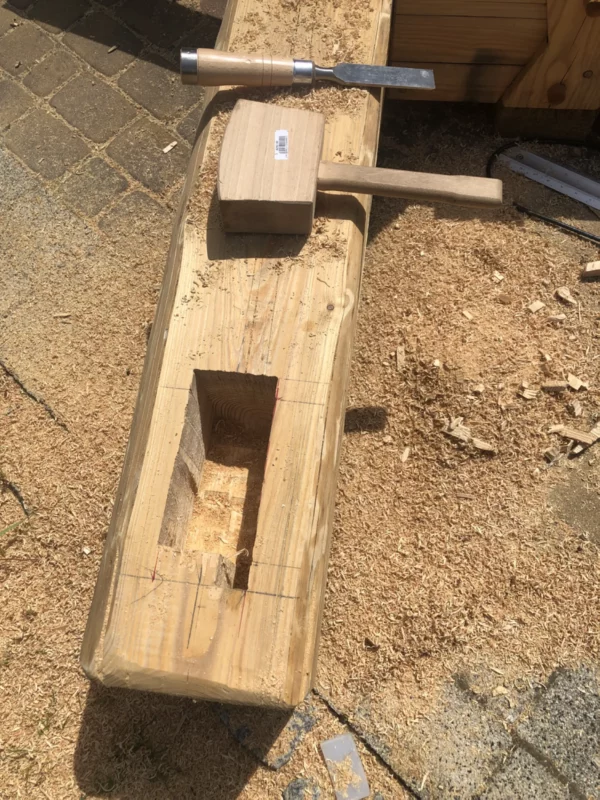

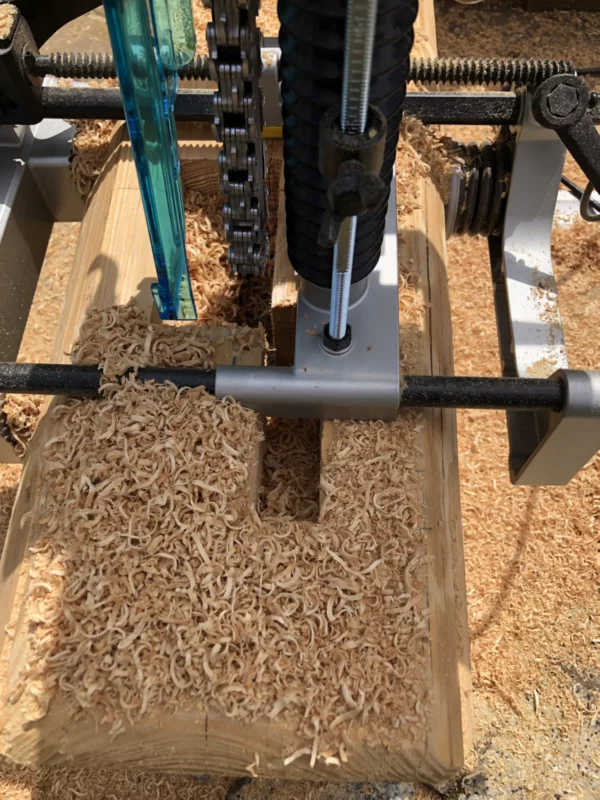

4 – Wykonanie tradycyjnych połączeń ciesielskich konstrukcji Rurmusa
Prace koncentrowały się na przygotowaniu głównych połączeń ciesielskich wykorzystywanych w konstrukcjach drewnianych od stuleci. W masywnych belkach wykonywano czopy, gniazda, zamki oraz otwory pod drewniane kołki, które po złożeniu tworzą trwałe i stabilne węzły konstrukcyjne bez konieczności opierania nośności na nowoczesnych łącznikach stalowych.
Widoczne są czynności związane z trasowaniem drewna, ręcznym dopasowywaniem powierzchni styku oraz kontrolą dokładności wykonania poszczególnych elementów. Każde połączenie wymagało indywidualnego pasowania, ponieważ nawet niewielkie odchylenia mogły wpływać na geometrię całej konstrukcji.
Folder przedstawia rzemieślniczą część budowy Rurmusa, w której tradycyjne umiejętności ciesielskie odgrywają równie ważną rolę jak projekt techniczny. To właśnie jakość wykonania tych połączeń decyduje o trwałości, sztywności i bezpieczeństwie drewnianej konstrukcji urządzenia.
- projekt rurmus -

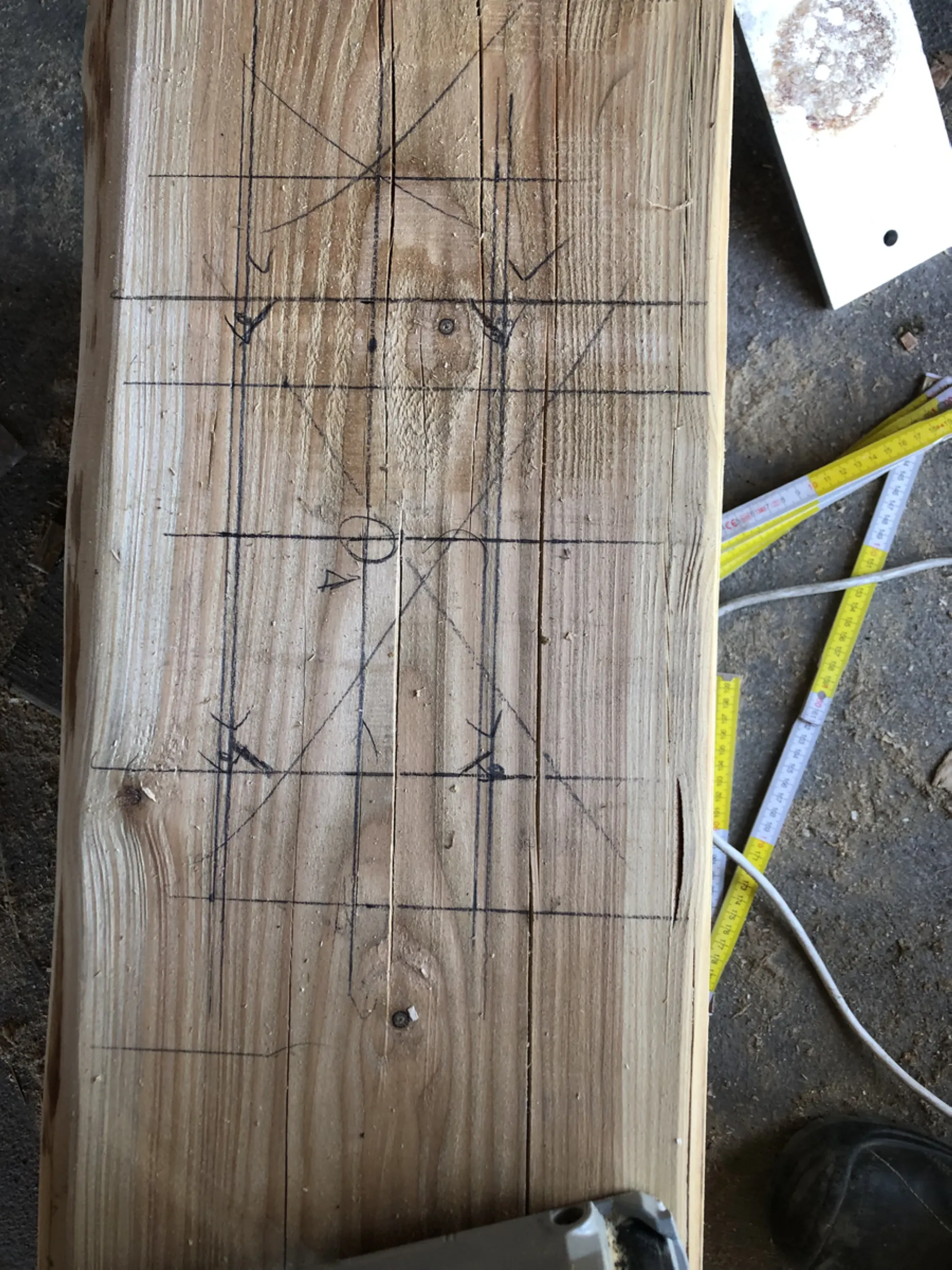

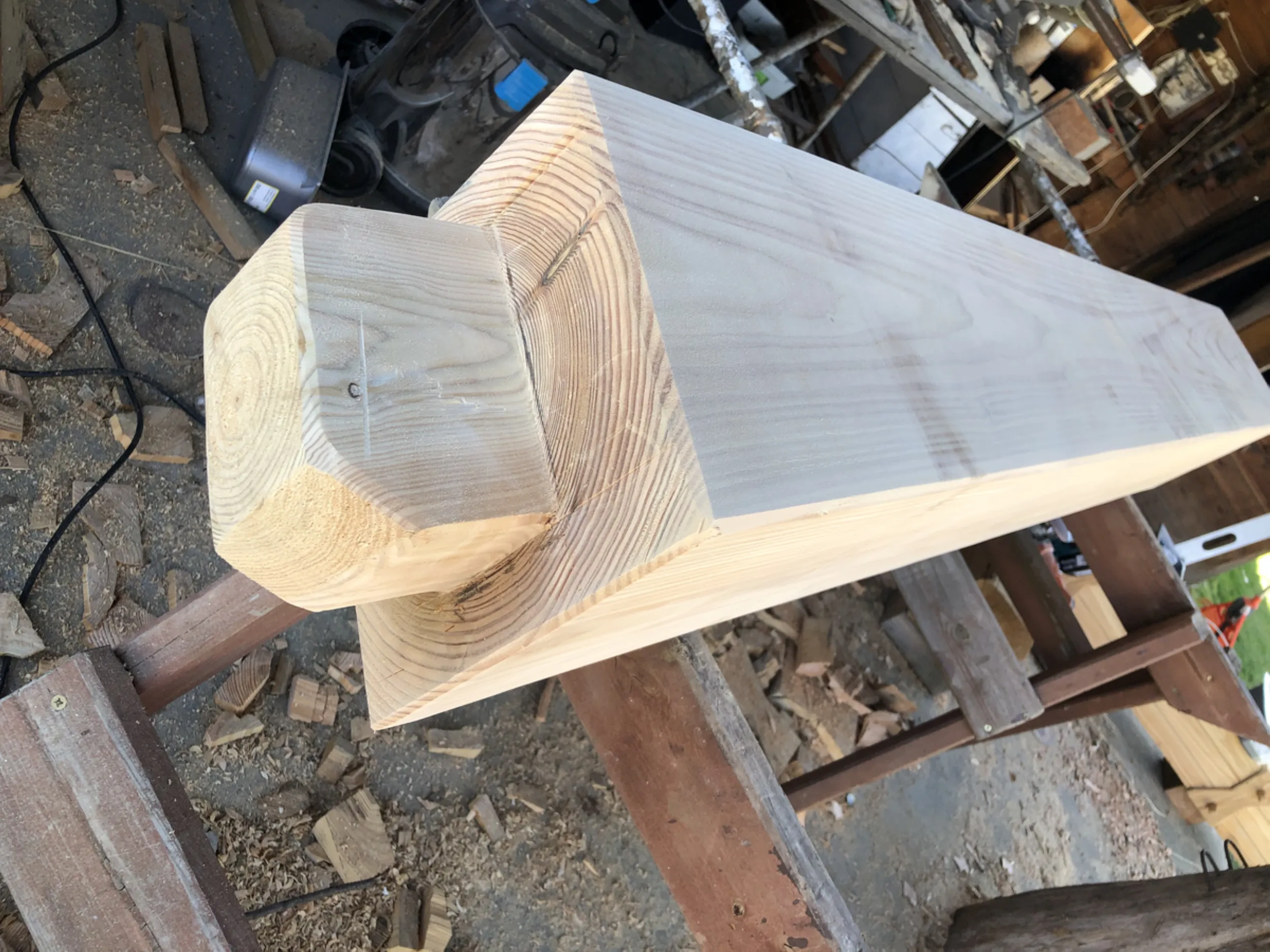

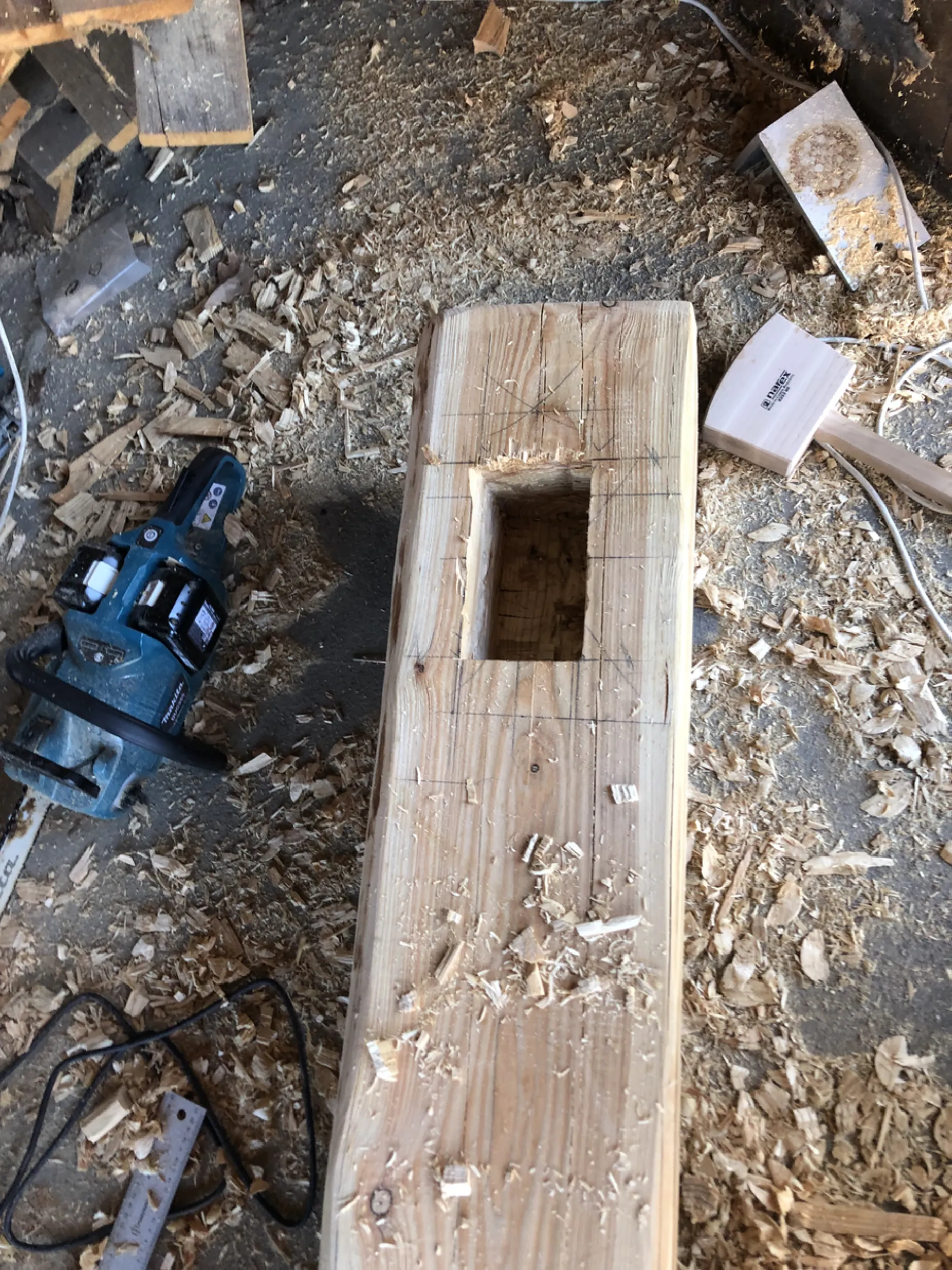

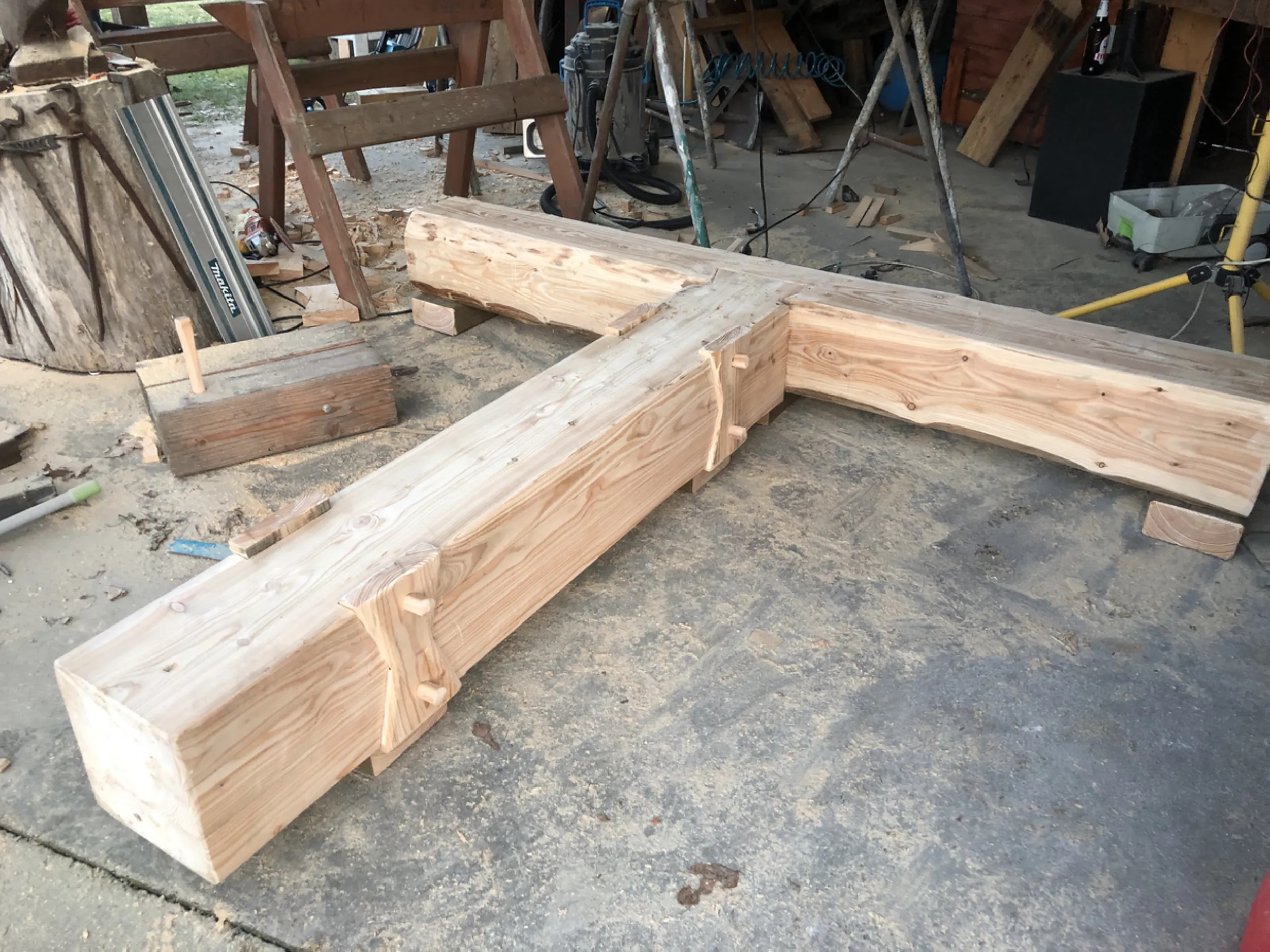

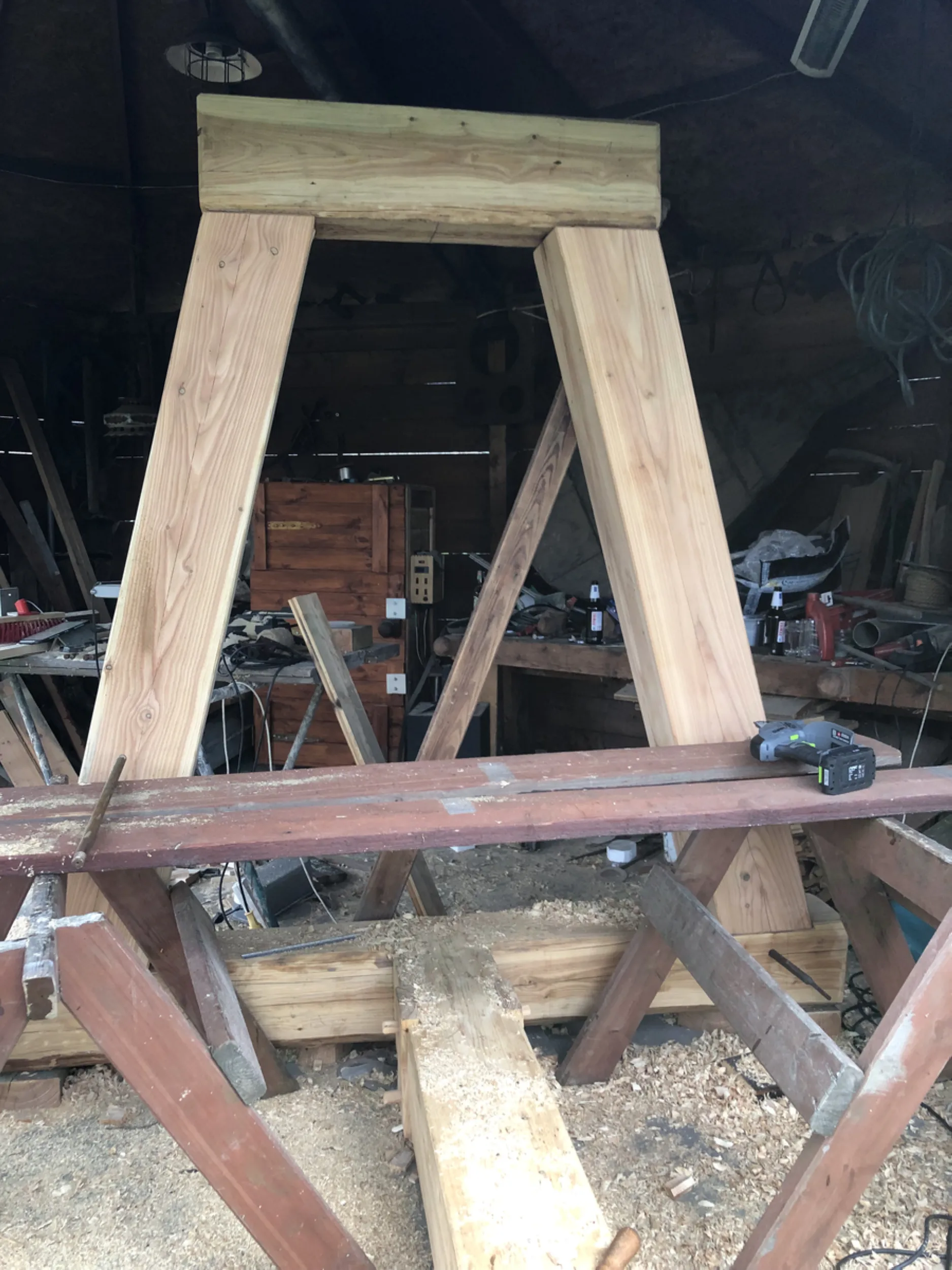

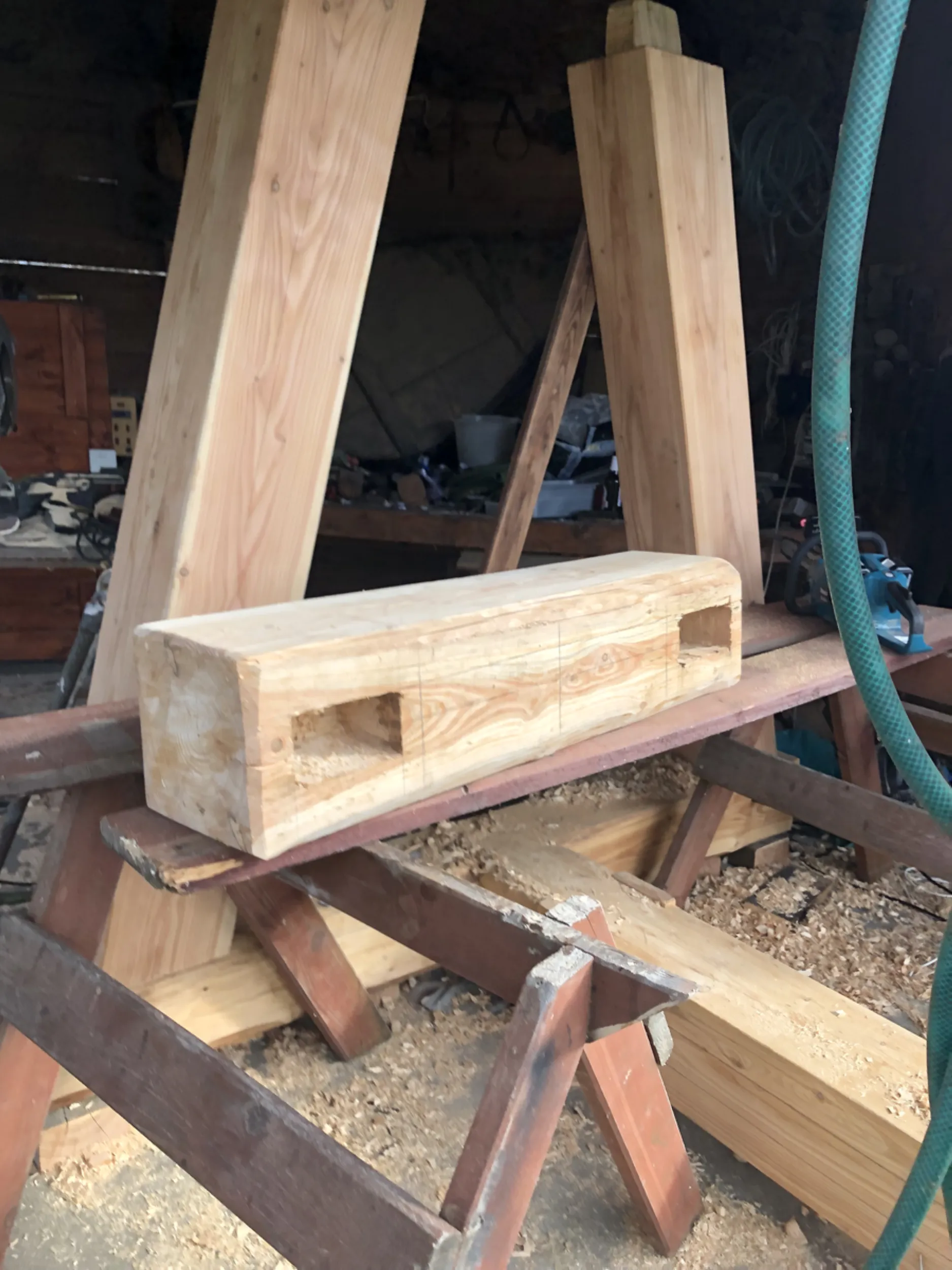

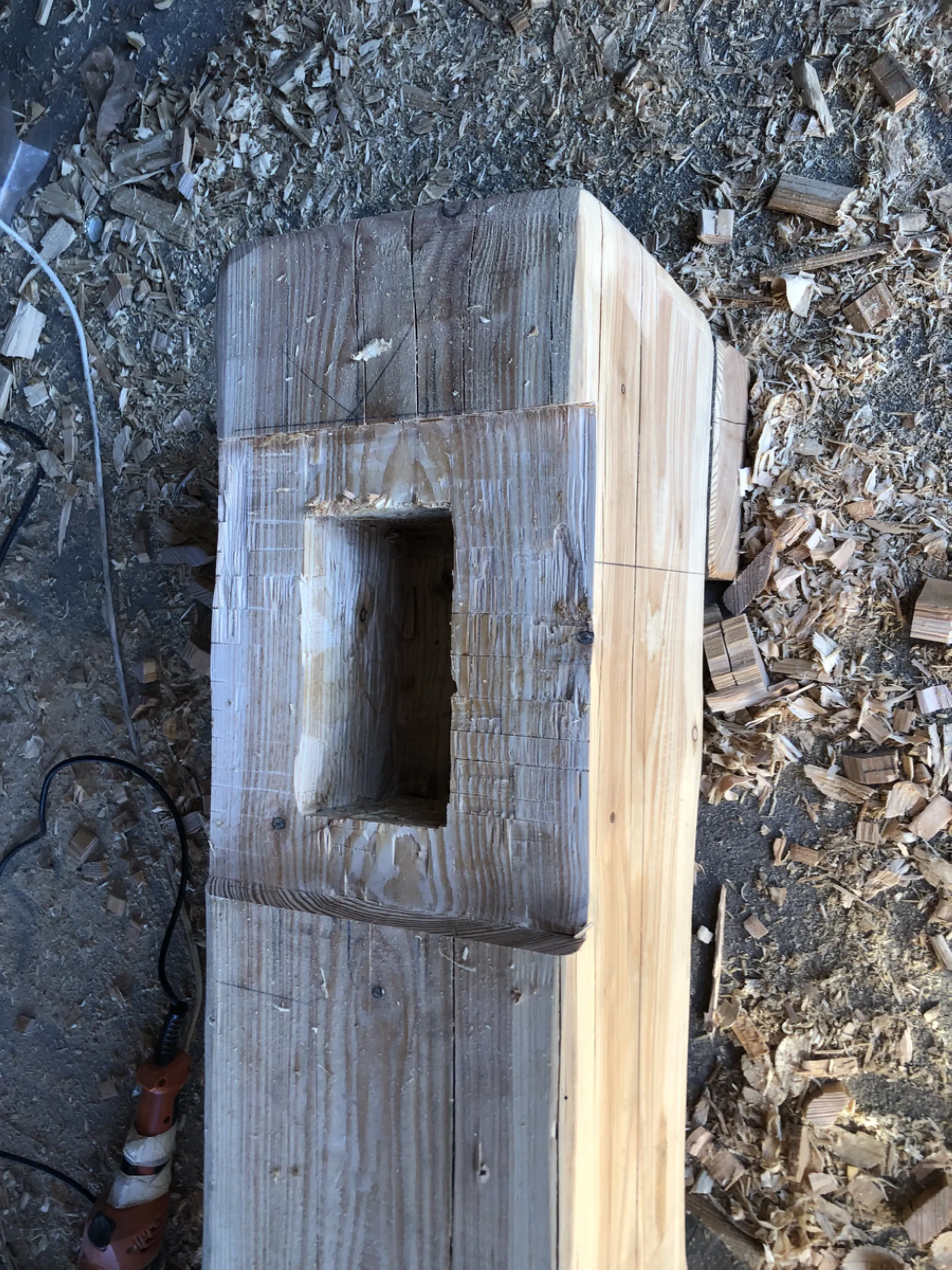

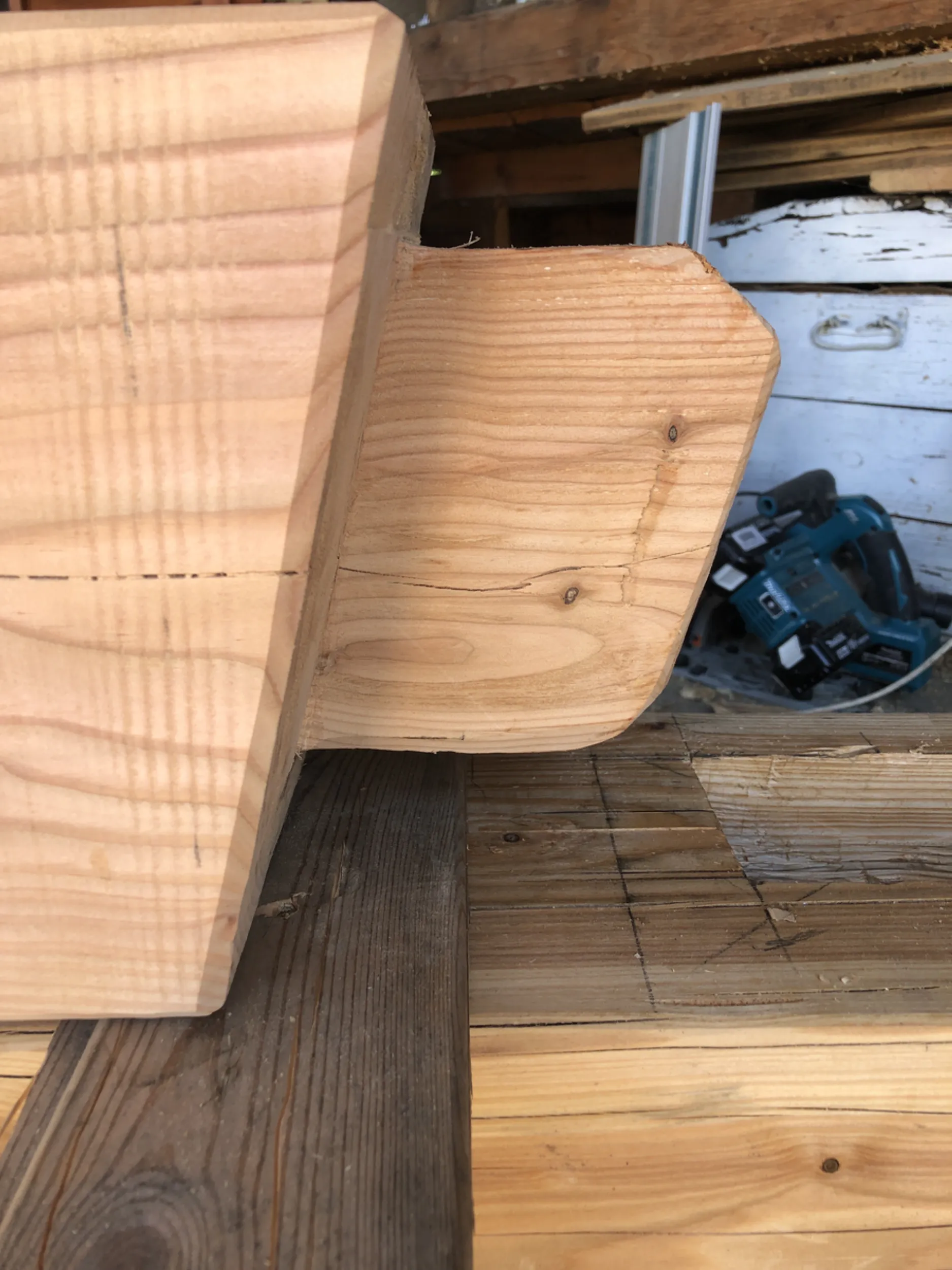

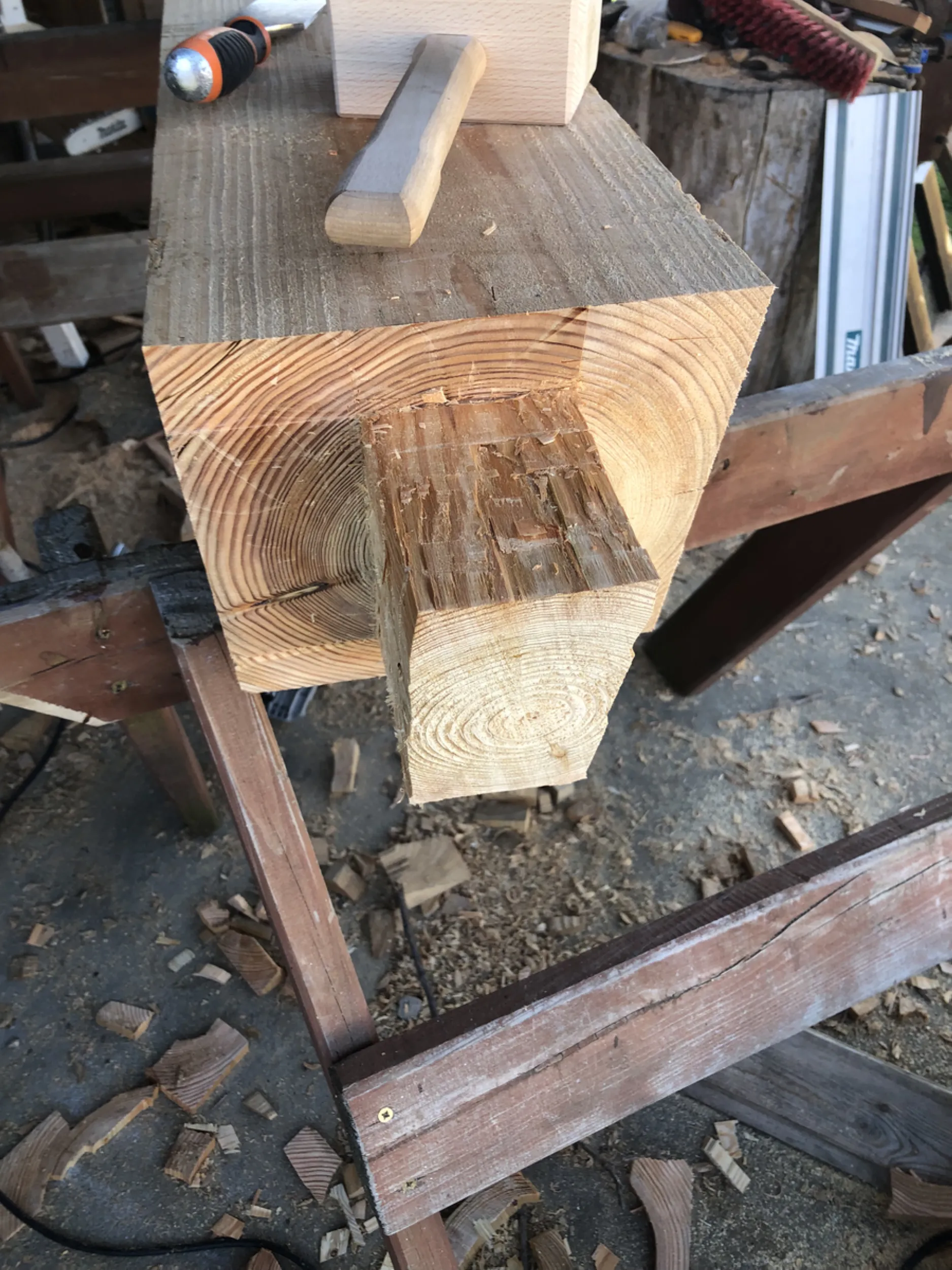

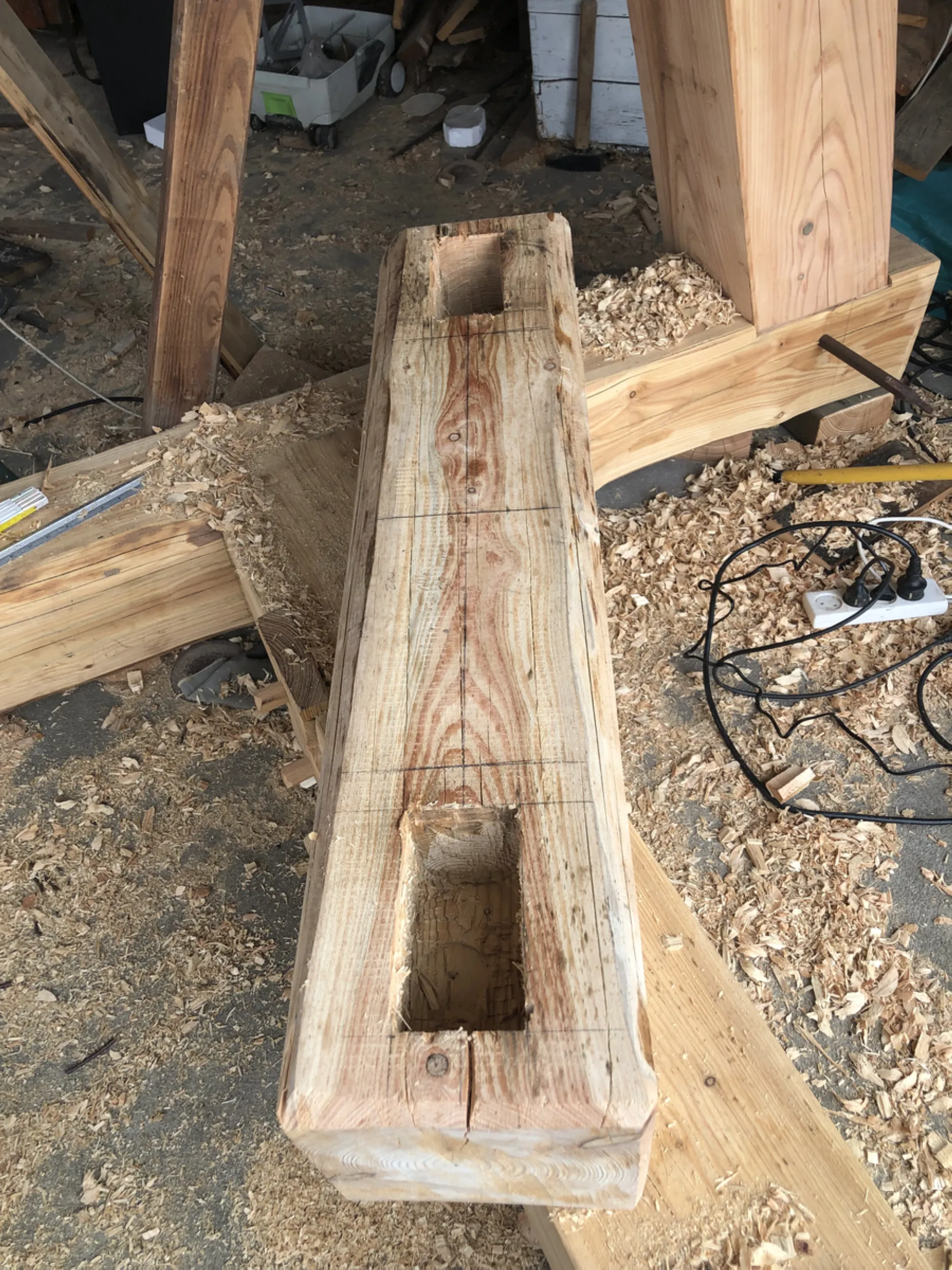

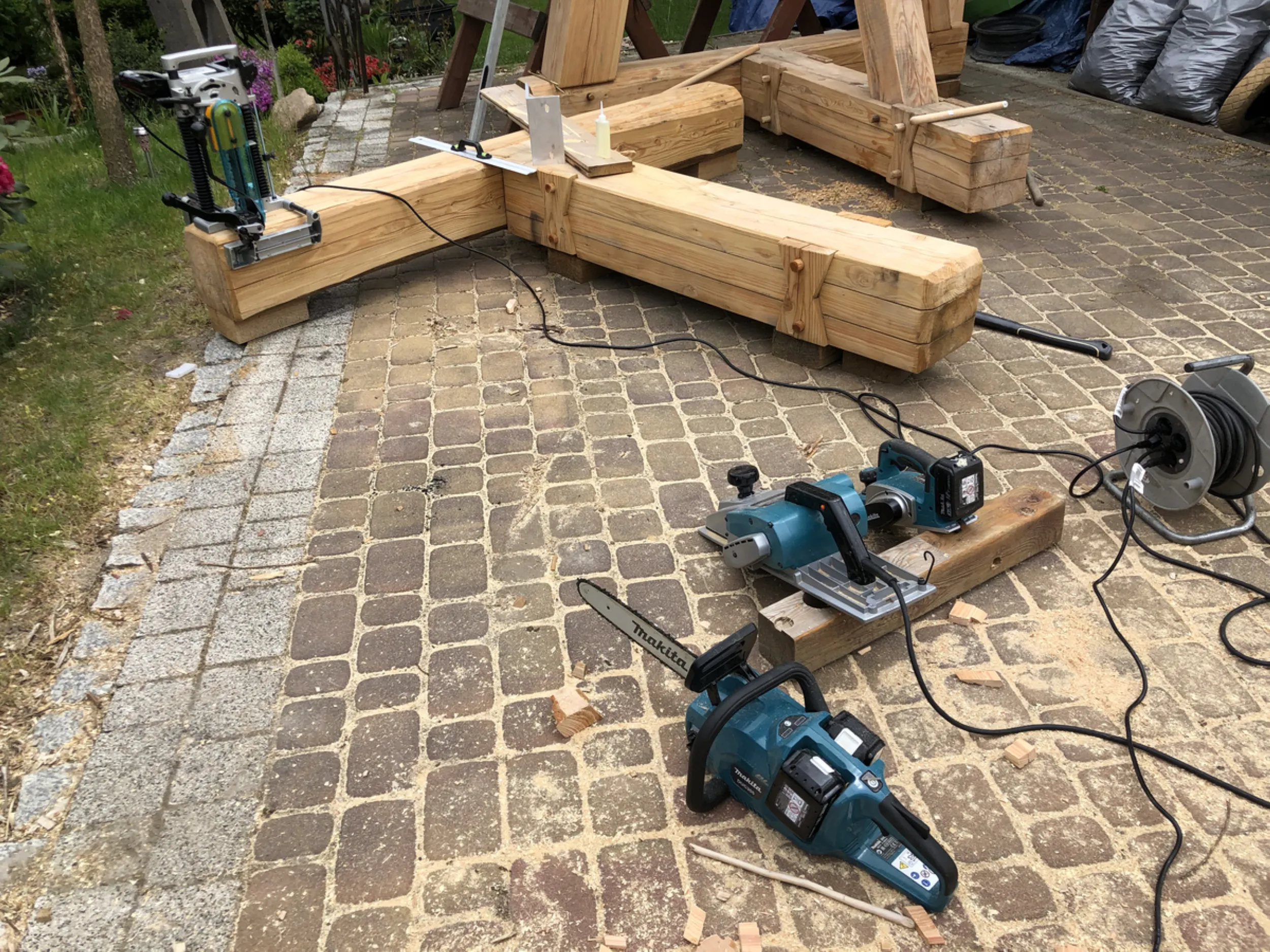

5 – Wykonanie i próbne składanie głównej konstrukcji nośnej Rurmusa
Przygotowanie głównych elementów nośnych obejmowało obróbkę masywnych belek konstrukcyjnych, wykonywanie połączeń ciesielskich oraz próbne składanie fragmentów przyszłej wieży. Poszczególne słupy, rygle i belki były trasowane indywidualnie, a następnie dopasowywane tak, aby po złożeniu tworzyły jednolity układ konstrukcyjny.
Widoczne są prace związane z wykonywaniem połączeń narożnych, krzyżowych oraz węzłów konstrukcyjnych odpowiedzialnych za przenoszenie największych obciążeń. Każdy element wymagał wielokrotnego sprawdzania wymiarów, przymiarek oraz ręcznego korygowania powierzchni styku. Dzięki temu możliwe było uzyskanie dokładnego spasowania charakterystycznego dla tradycyjnego ciesielstwa.
Próbny montaż pozwalał ocenić geometrię konstrukcji jeszcze przed transportem na plac budowy. To etap, na którym pojedyncze belki zaczynały tworzyć rzeczywisty szkielet przyszłego Rurmusa, pokazując skalę i kunszt wykonania całej drewnianej konstrukcji.
- projekt rurmus -

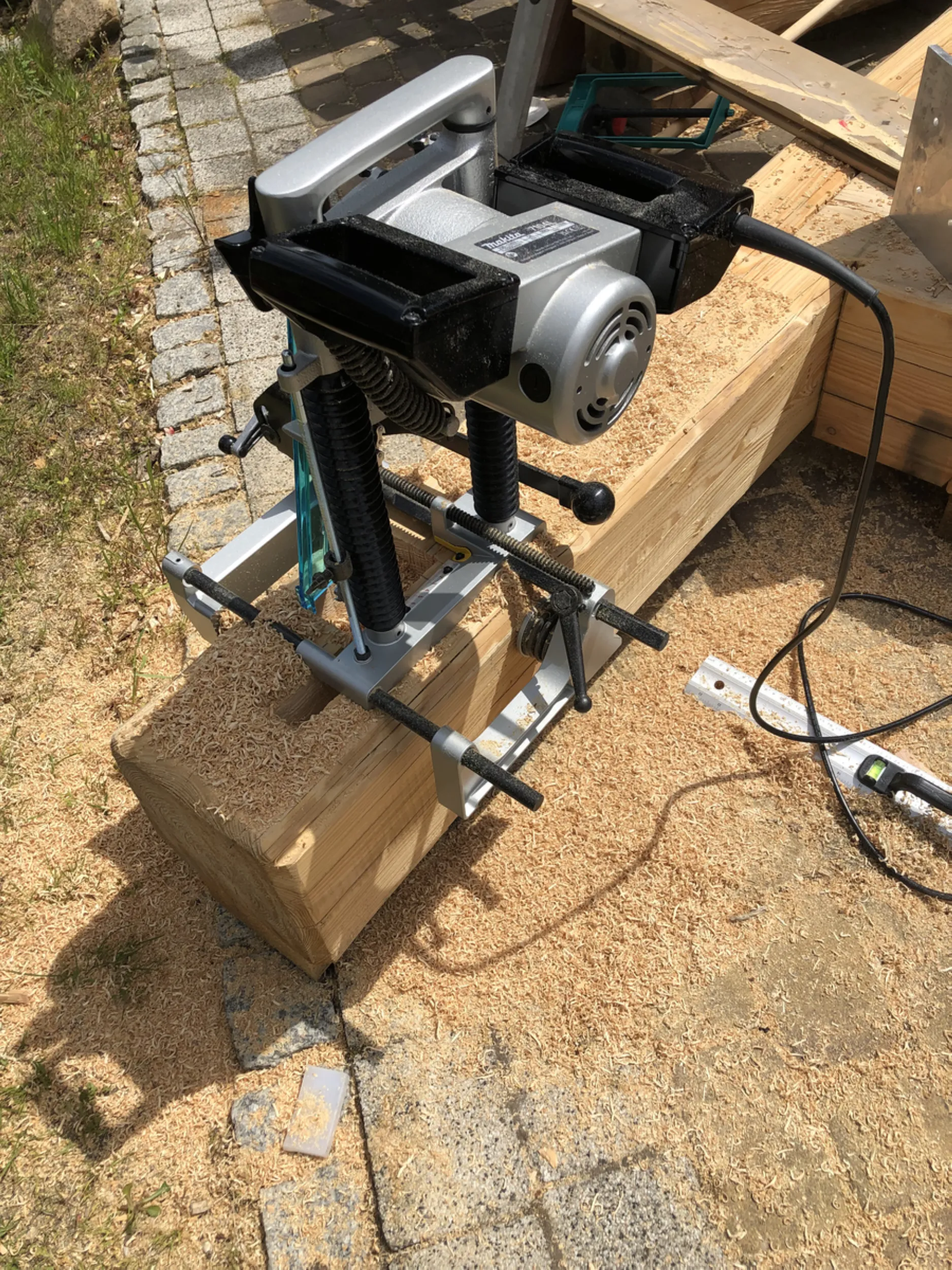

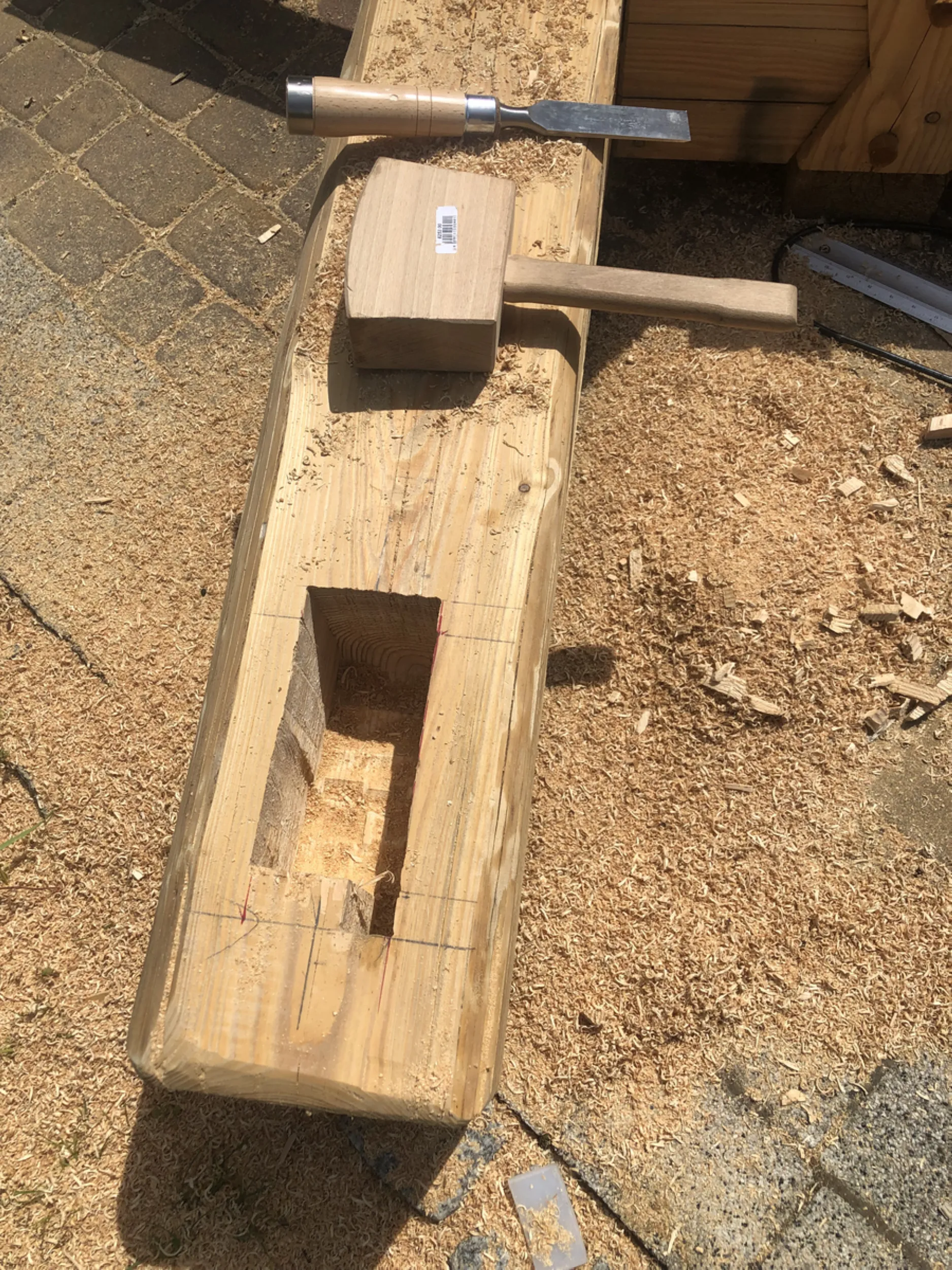

6 – Wykonanie elementów drewnianej przekładni napędowej Rurmusa
Prace obejmowały wykonanie części mechanizmu odpowiedzialnego za przenoszenie napędu pomiędzy kołem wodnym a pozostałymi elementami urządzenia. Z litego drewna przygotowywano elementy konstrukcyjne przekładni, które wymagały zachowania dużej dokładności wymiarowej oraz wzajemnego dopasowania wszystkich powierzchni roboczych.
Widoczne są czynności związane z trasowaniem, obróbką i pasowaniem części mechanicznych pracujących ze sobą podczas ruchu urządzenia. Każdy element był wykonywany indywidualnie, a jego kształt wynikał bezpośrednio z funkcji, jaką miał pełnić w układzie napędowym. Szczególnego znaczenia nabierała precyzja wykonania, ponieważ nawet niewielkie odchylenia mogły wpływać na płynność pracy całego mechanizmu.
Powstające części stanowią przykład połączenia tradycyjnego ciesielstwa z dawną techniką budowy urządzeń wodnych. To właśnie w tym miejscu drewniana konstrukcja zaczyna przekształcać się w sprawnie działający mechanizm zdolny do przenoszenia energii i wykonywania pracy.
- projekt rurmus -

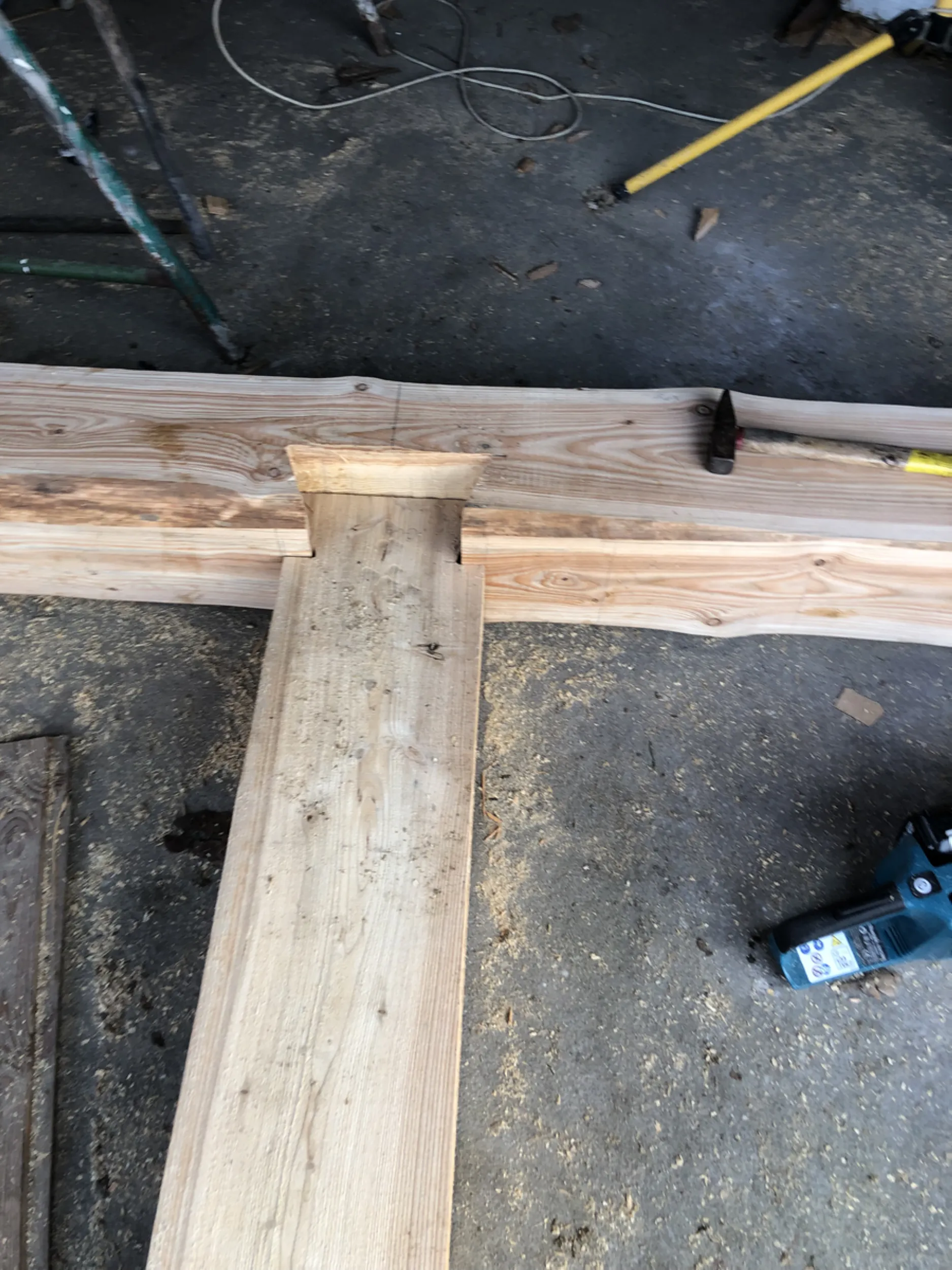

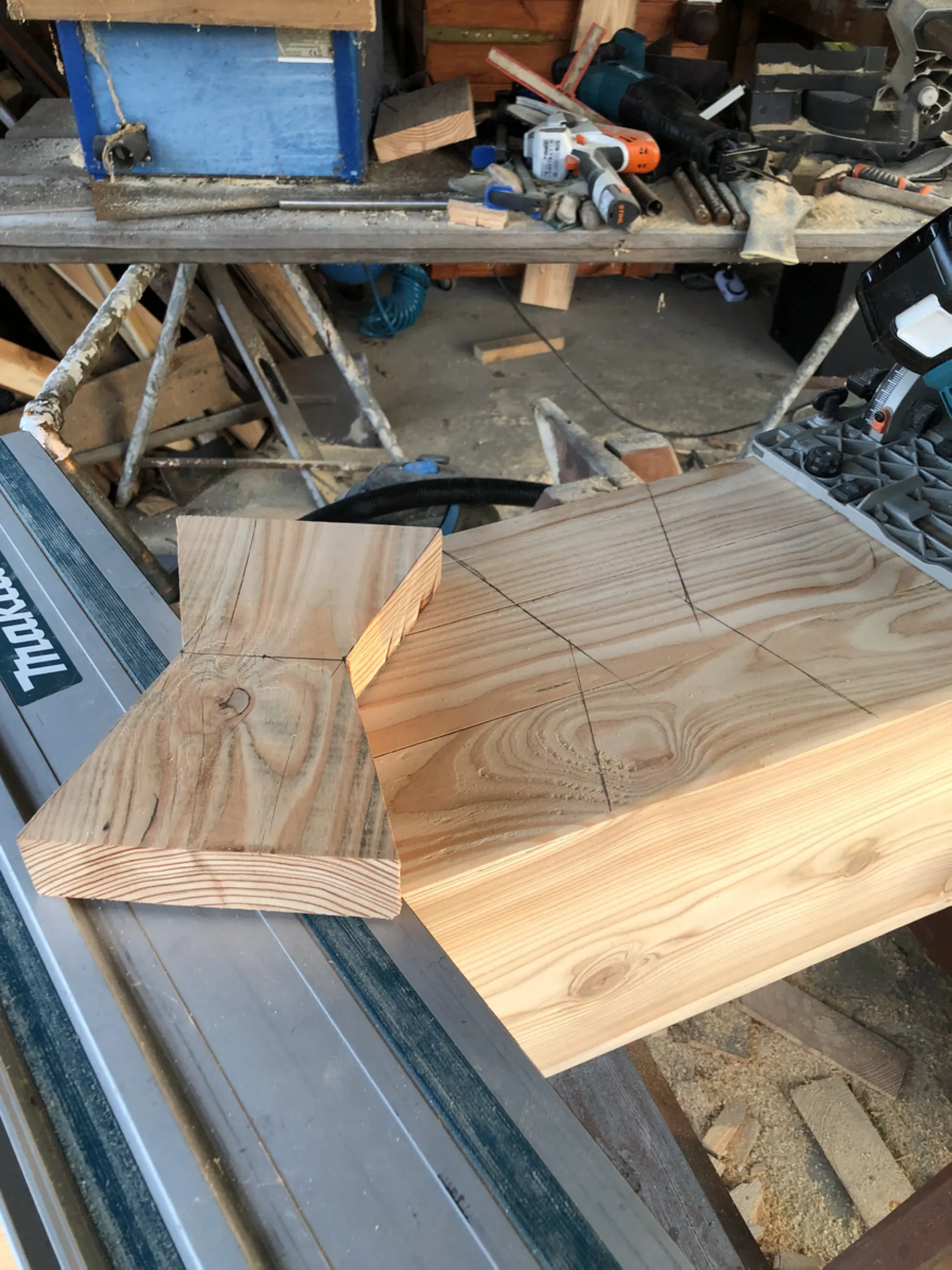

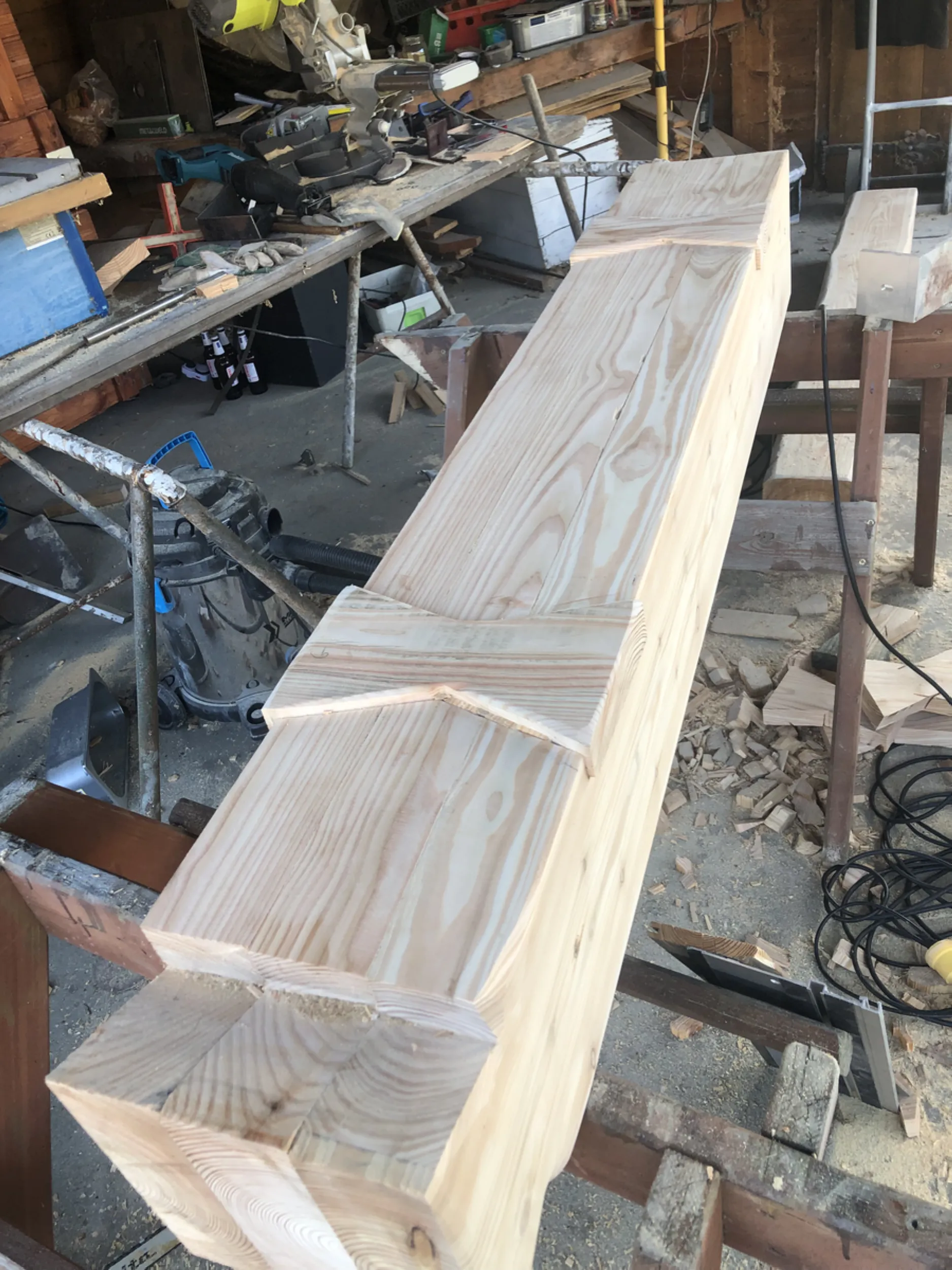

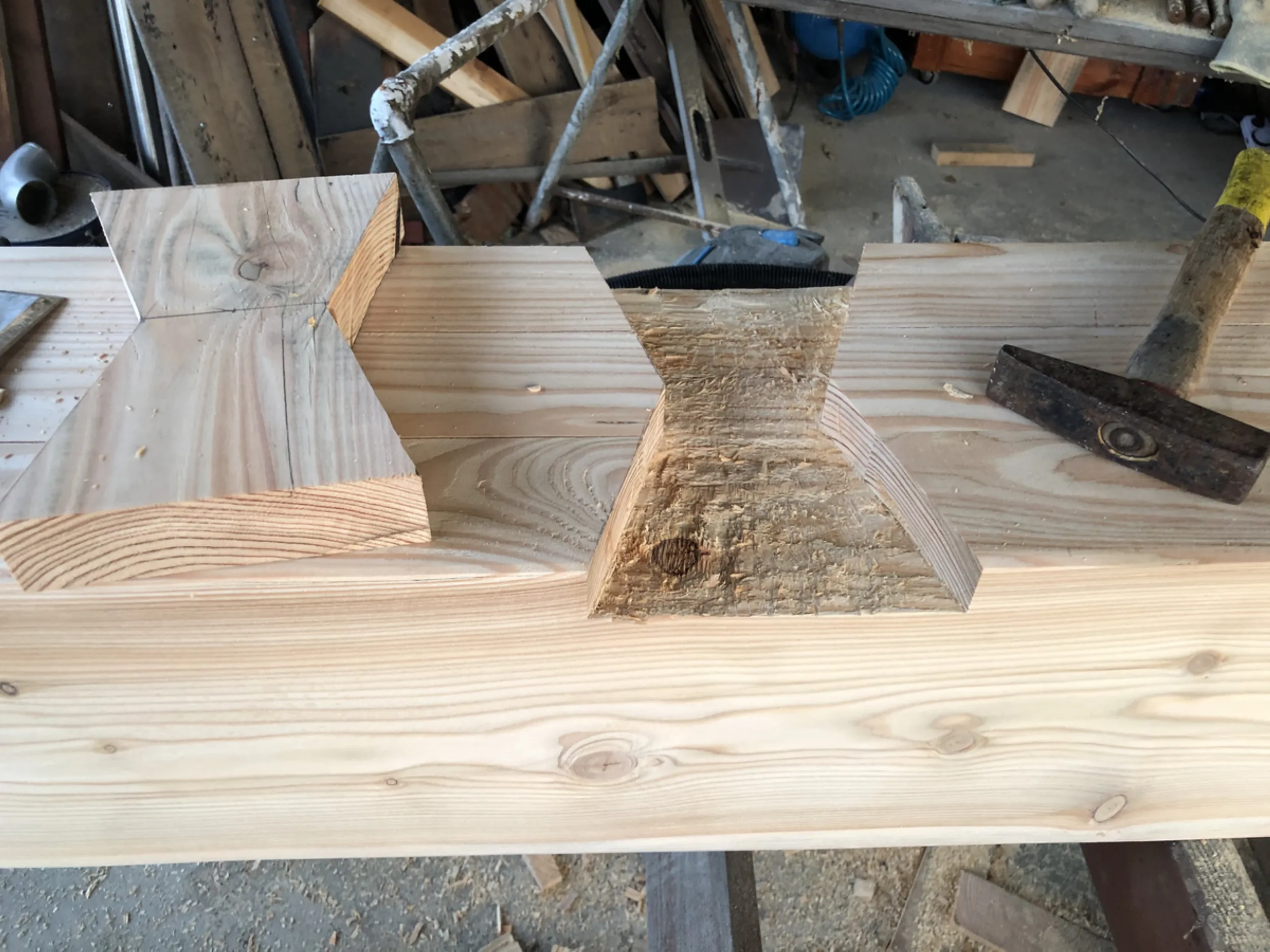

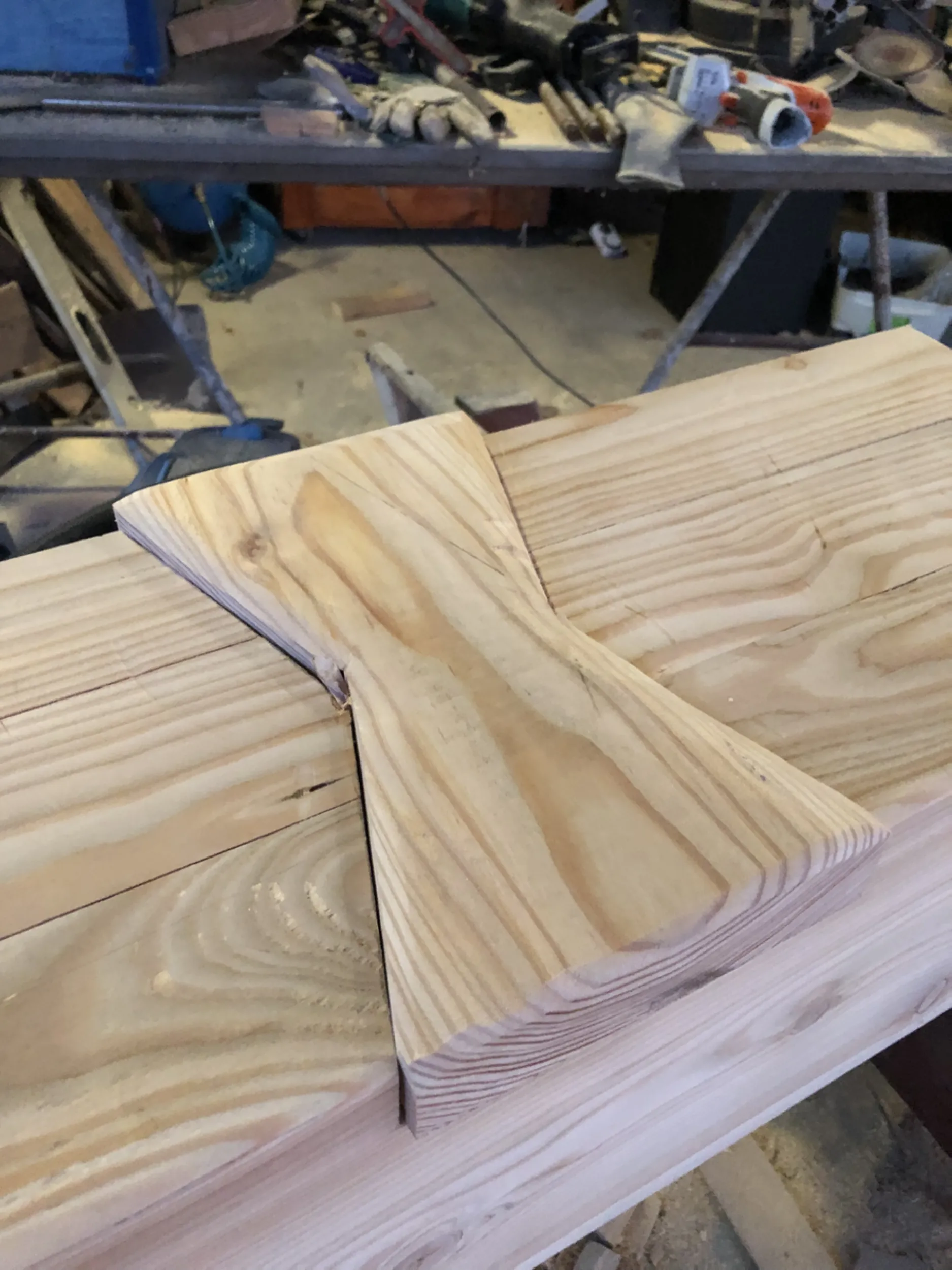

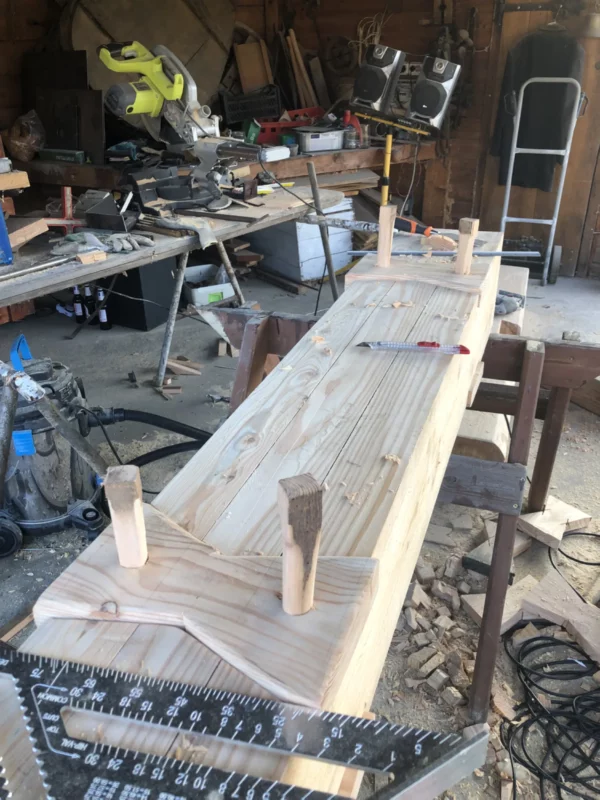

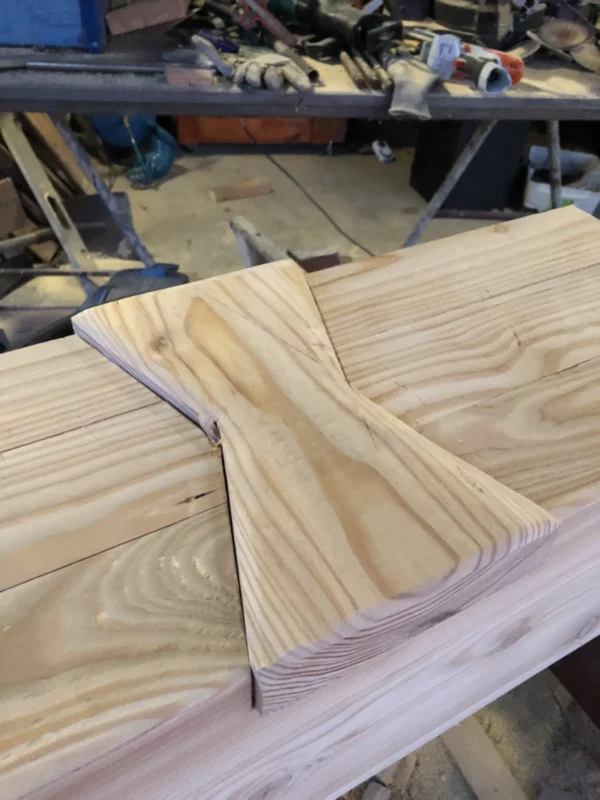

7 – Tradycyjne zamki ciesielskie typu jaskółczy ogon
Przedstawione prace pokazują jeden z najbardziej wymagających elementów dawnego ciesielstwa – przygotowanie połączeń typu jaskółczy ogon. Charakterystyczny kształt zamka sprawia, że po złożeniu elementy wzajemnie się klinują, tworząc trwały i stabilny węzeł konstrukcyjny bez konieczności stosowania metalowych łączników jako podstawowego elementu nośnego.
Każde połączenie wymagało indywidualnego trasowania, precyzyjnego wyznaczenia linii cięcia oraz wielokrotnego pasowania powierzchni styku. O jakości zamka decydowała dokładność obróbki drewna oraz doświadczenie cieśli, ponieważ nawet niewielkie odchylenia wpływały na sposób pracy całej konstrukcji.
Połączenia tego typu od stuleci wykorzystywano przy budowie młynów, mostów, spichlerzy i innych dużych obiektów drewnianych. Stanowią one przykład rzemiosła, w którym wytrzymałość konstrukcji wynikała przede wszystkim z geometrii połączenia i umiejętności wykonawcy.
- projekt rurmus -

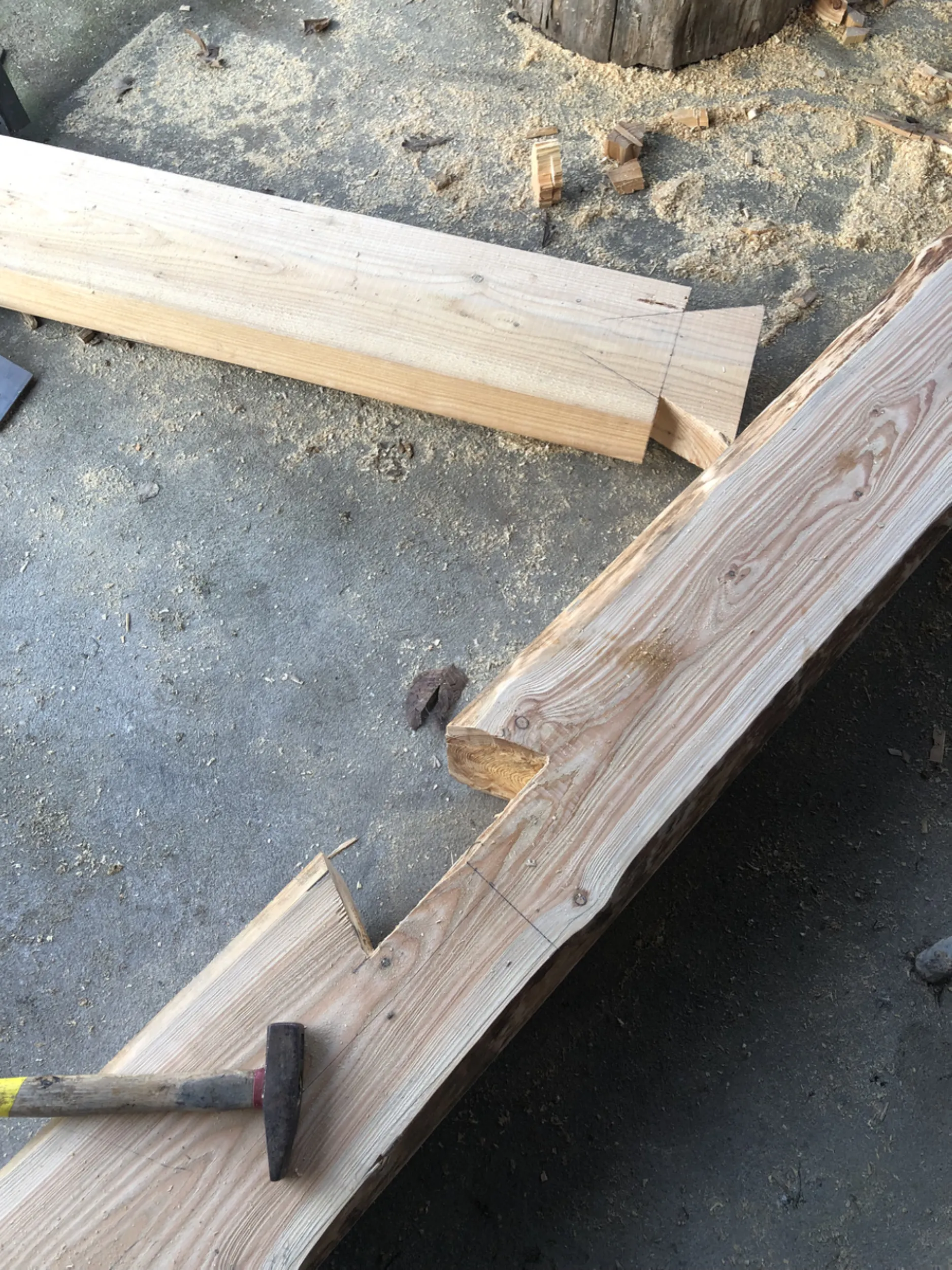

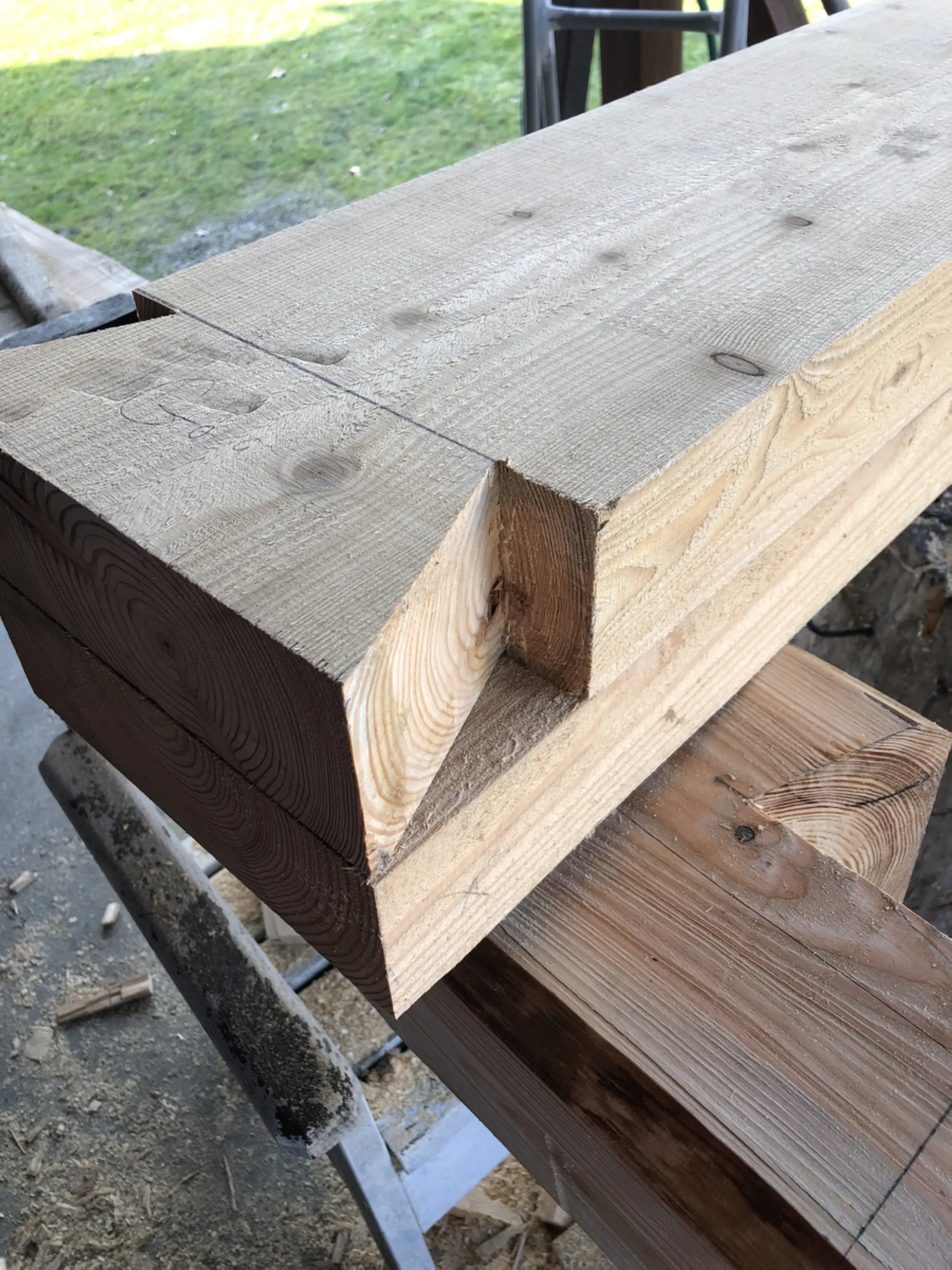

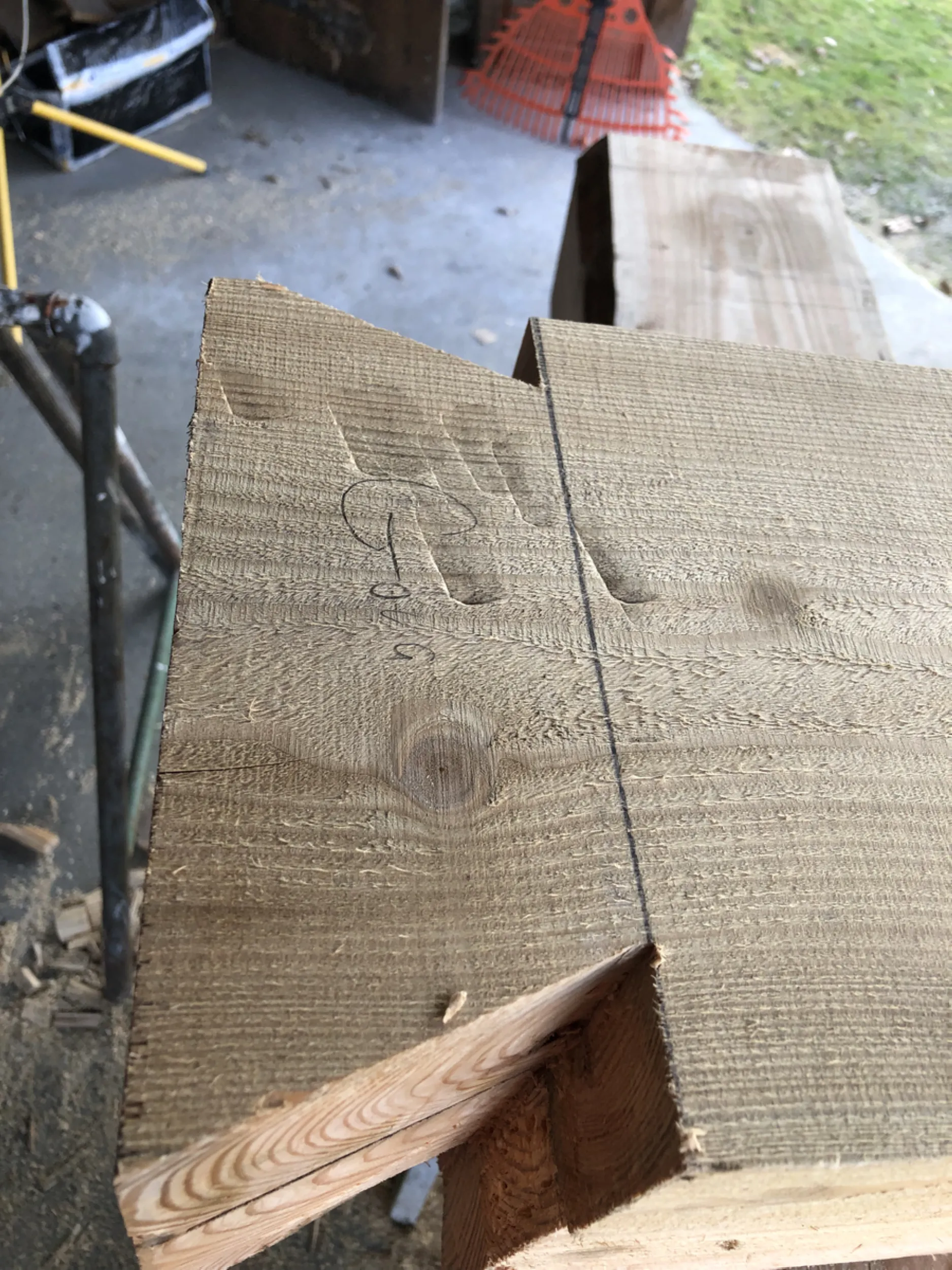

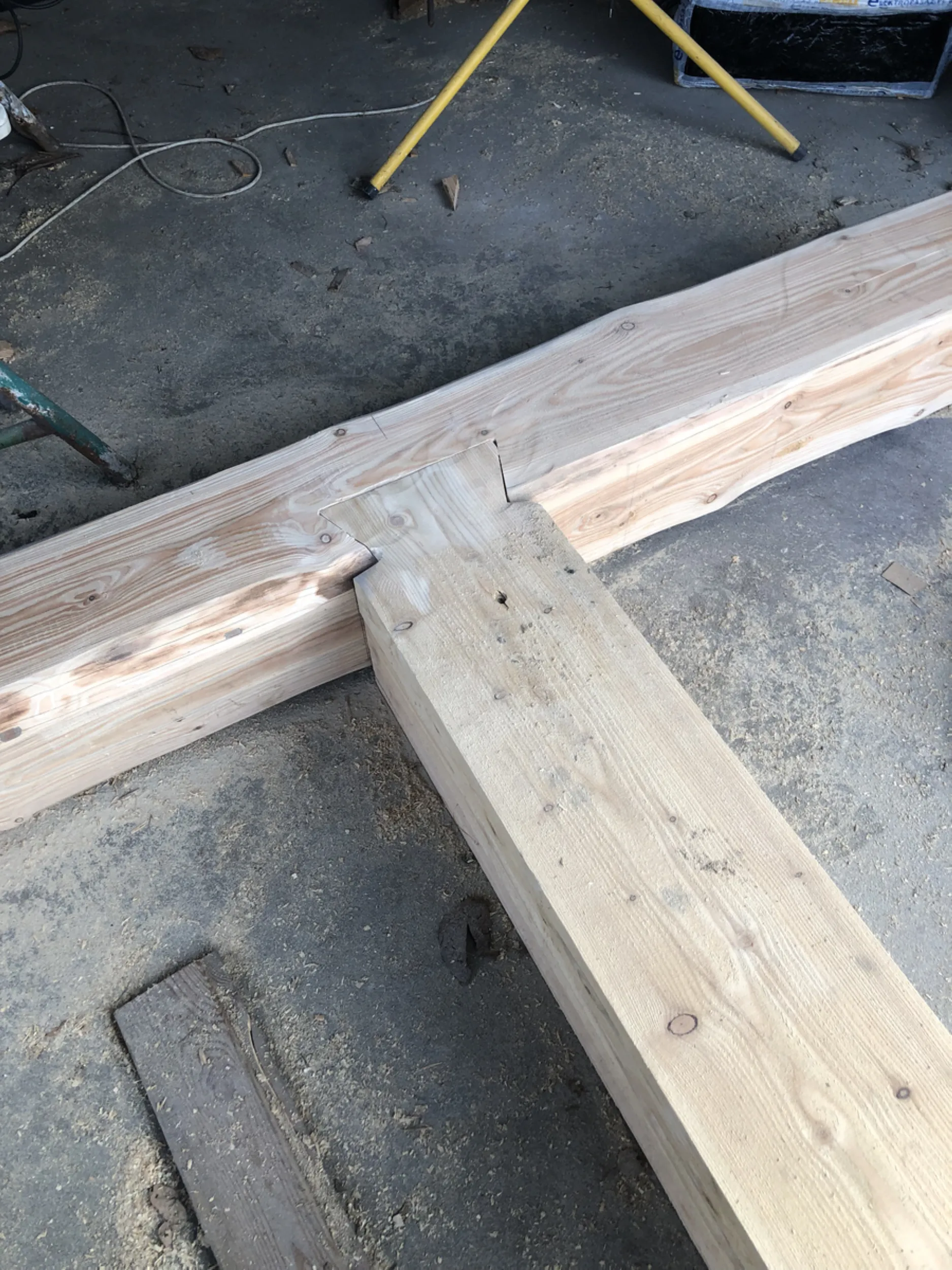

8 – Główny węzeł konstrukcyjny wieży Rurmusa
Centralnym elementem przedstawionych prac jest wykonanie jednego z najważniejszych połączeń konstrukcyjnych całej wieży. Połączenie poprzecznej belki z głównym ryglem zostało oparte na tradycyjnej geometrii jaskółczego ogona, stosowanej od wieków w budownictwie drewnianym wymagającym dużej wytrzymałości i stabilności.
Przygotowanie takiego węzła wymagało precyzyjnego trasowania, zachowania odpowiednich kątów oraz wielokrotnego pasowania elementów. Charakterystyczny kształt połączenia powoduje samoczynne klinowanie się belek, dzięki czemu konstrukcja uzyskuje wysoką sztywność przy zachowaniu tradycyjnego charakteru wykonania.
Prace te pokazują kunszt dawnych cieśli, dla których dokładność obróbki drewna była równie istotna jak sam projekt konstrukcji. Właśnie takie połączenia stanowiły podstawę trwałości młynów, spichlerzy i innych wielkogabarytowych budowli drewnianych.
- projekt rurmus -

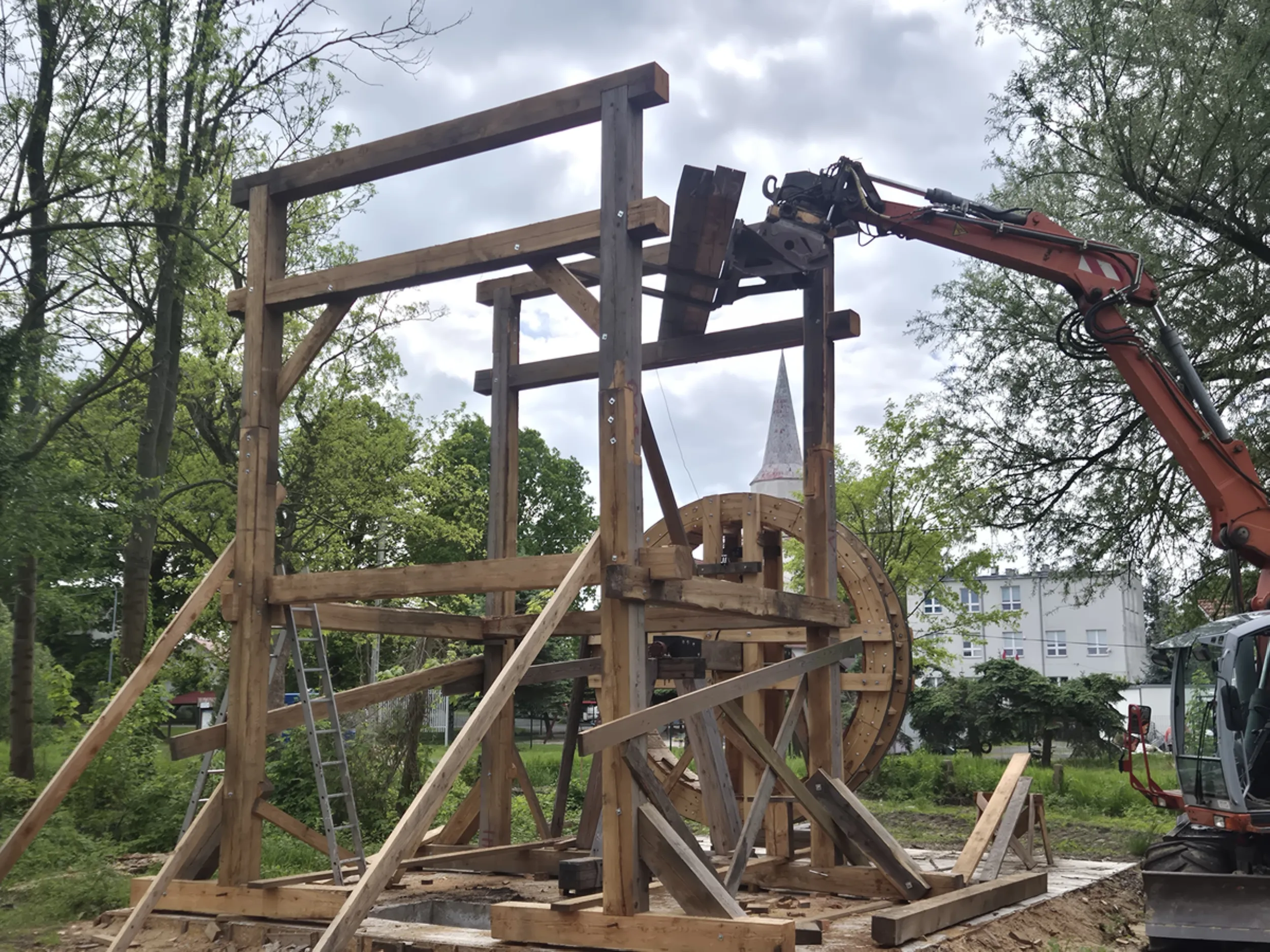

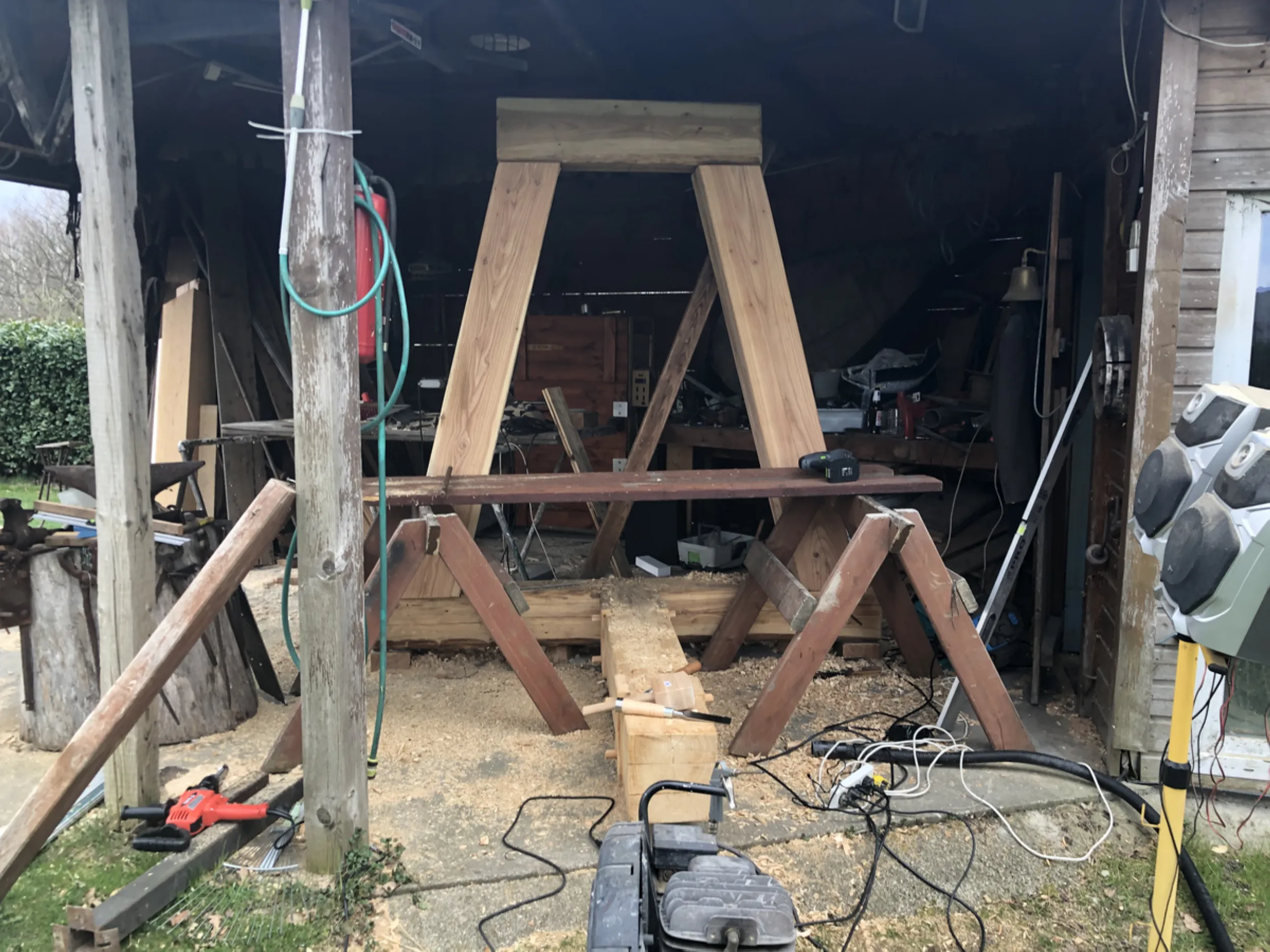

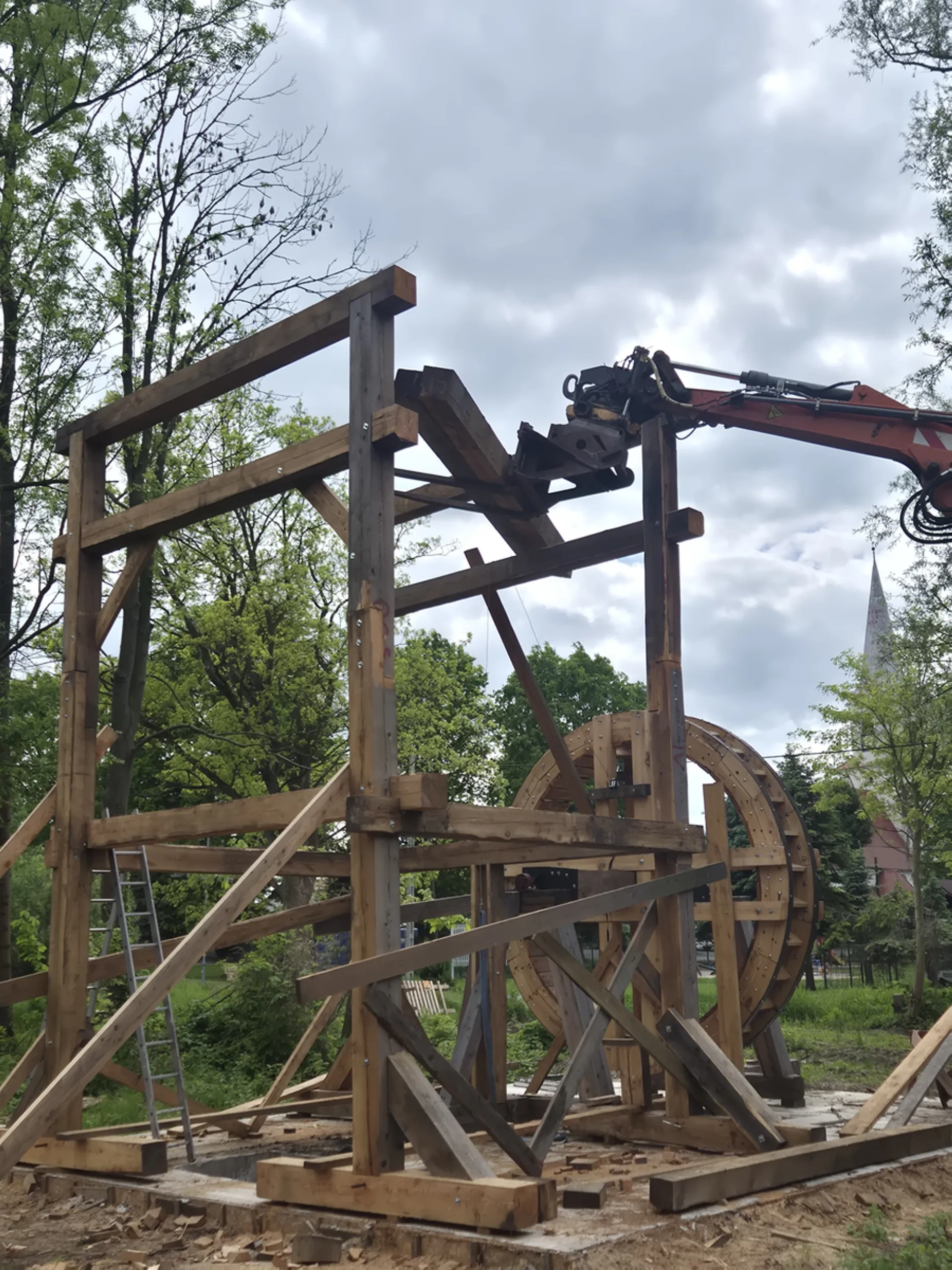

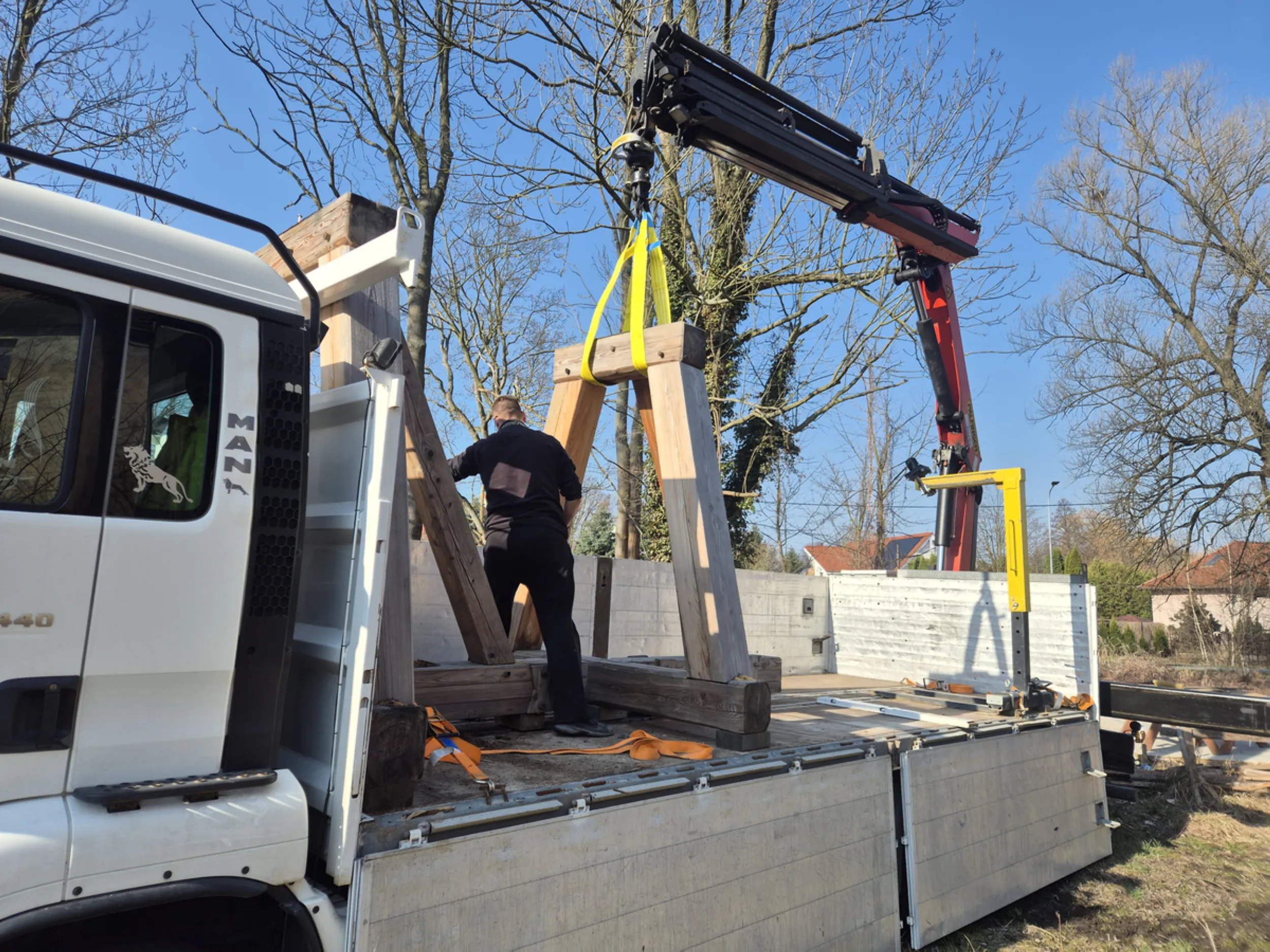

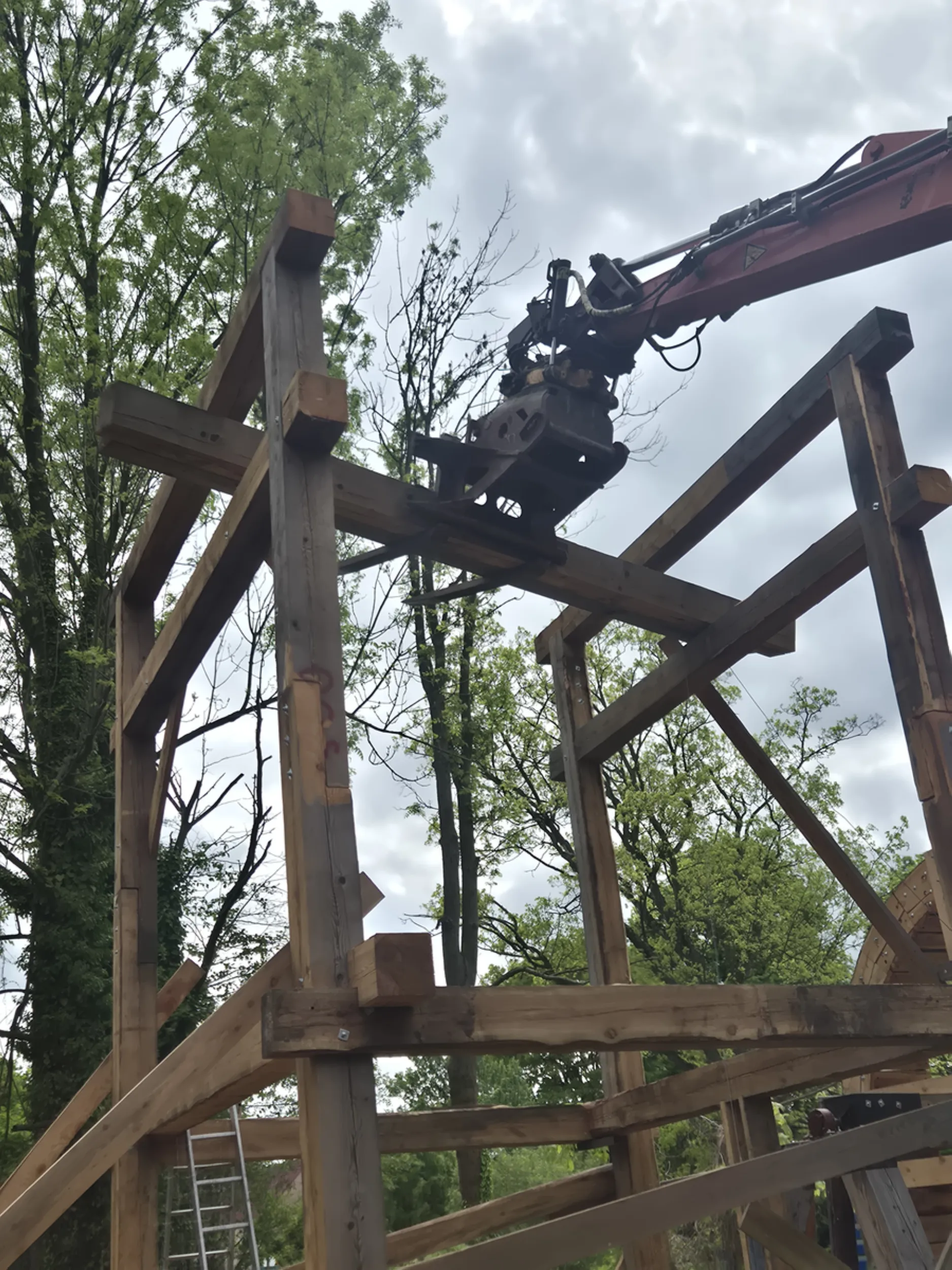

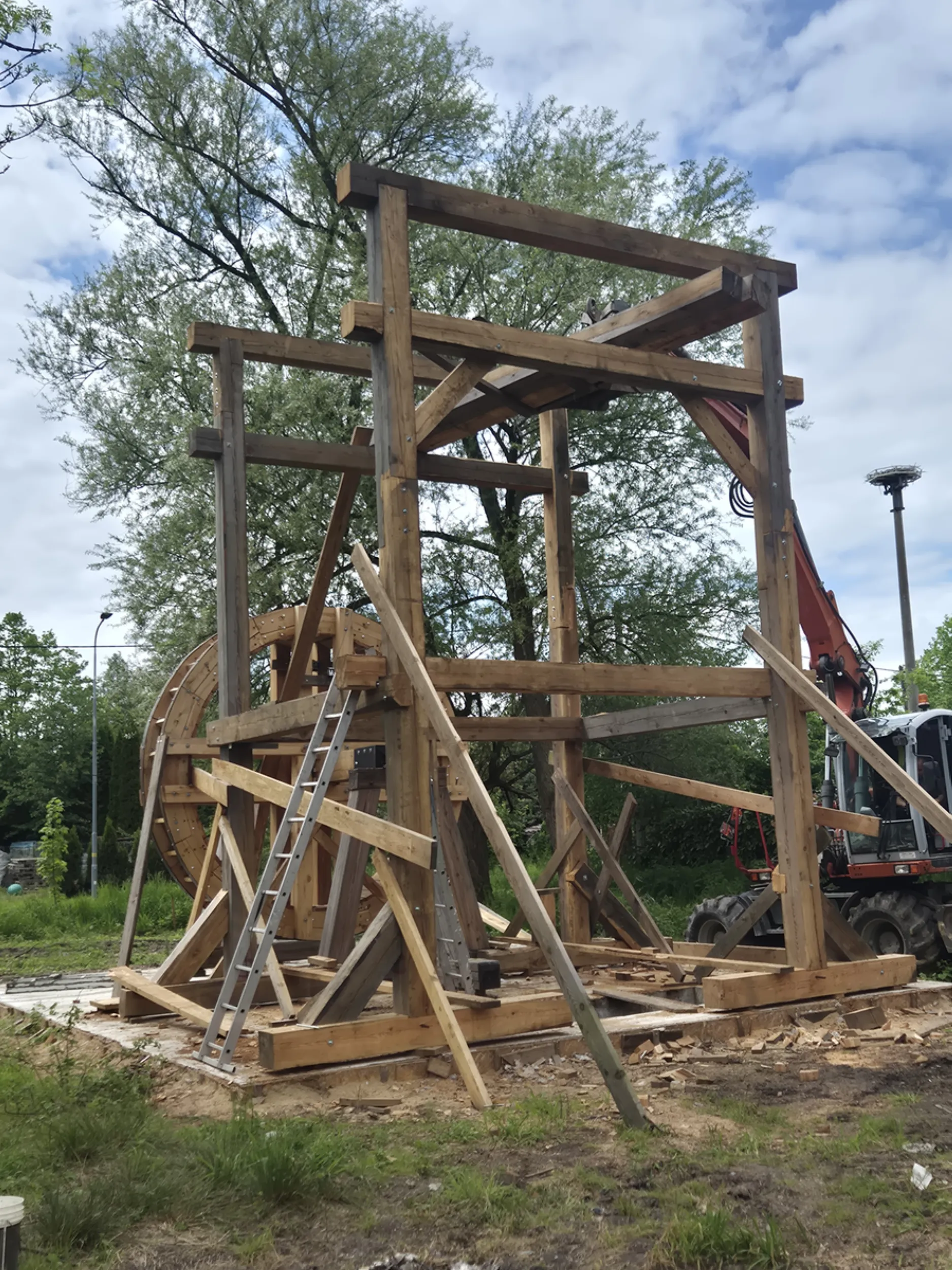

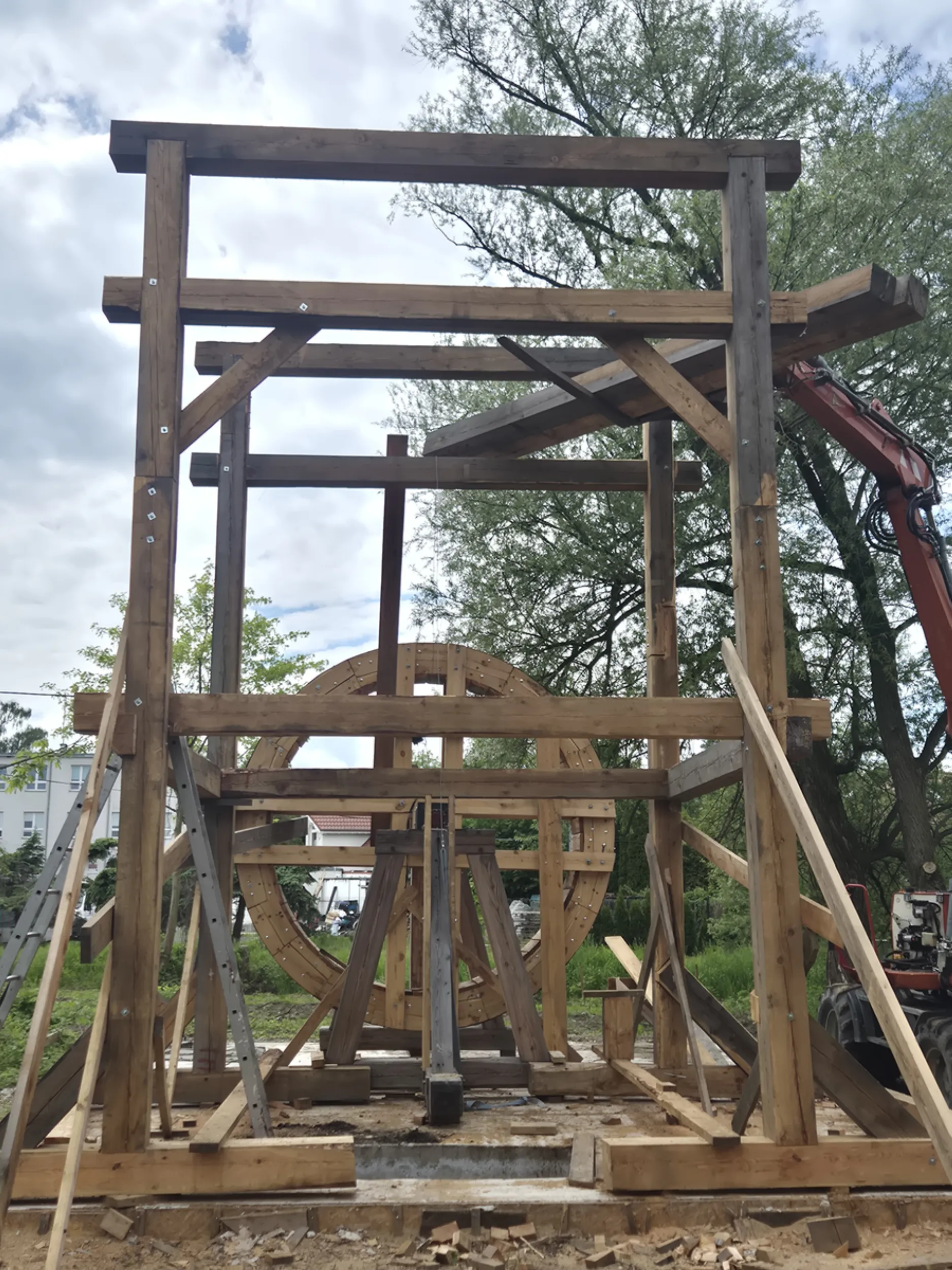

9 – Wznoszenie drewnianej wieży Rurmusa
Przedstawione prace ukazują moment, w którym pojedyncze belki zaczynają tworzyć pełnowymiarową konstrukcję Rurmusa. Masywne słupy, rygle i elementy usztywniające zostały połączone w przestrzenny układ stanowiący szkielet przyszłej wieży. Ze względu na gabaryty oraz ciężar poszczególnych części konieczne było wykorzystanie sprzętu mechanicznego umożliwiającego ich bezpieczne podnoszenie i precyzyjne ustawianie.
Konstrukcja powstała w oparciu o wcześniej przygotowane połączenia ciesielskie, których dokładność decydowała o prawidłowym spasowaniu całego układu. Widoczne są również tymczasowe stężenia montażowe stabilizujące elementy do czasu zamknięcia konstrukcji w jedną całość.
To etap, na którym tradycyjne ciesielstwo spotyka się ze skalą dawnego budownictwa wodnego. Powstająca wieża stanowi główną część urządzenia odpowiedzialną za prowadzenie mechanizmu podnoszącego wodę i nadaje całemu Rurmusowi jego charakterystyczną sylwetkę.
- projekt rurmus -

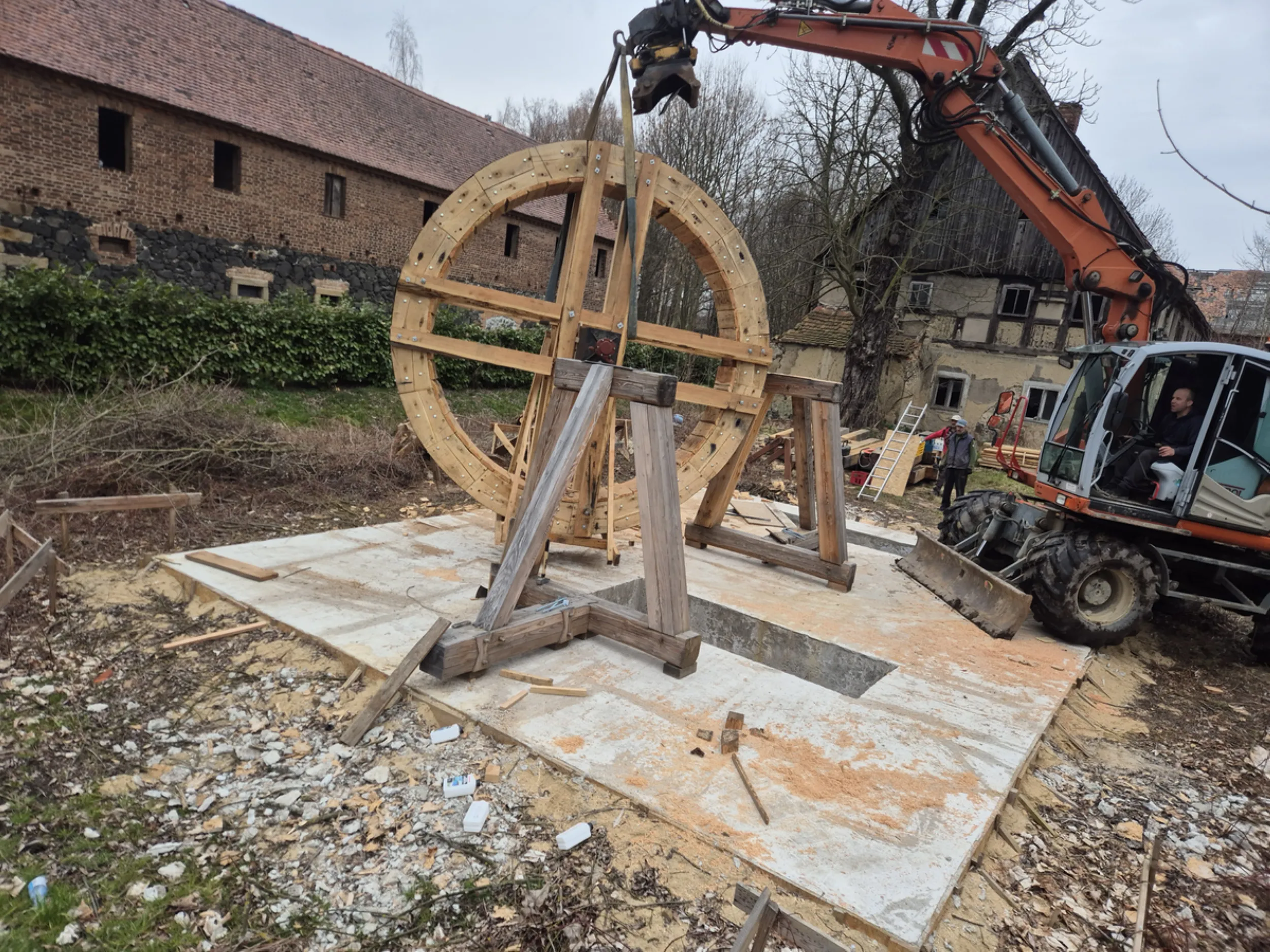

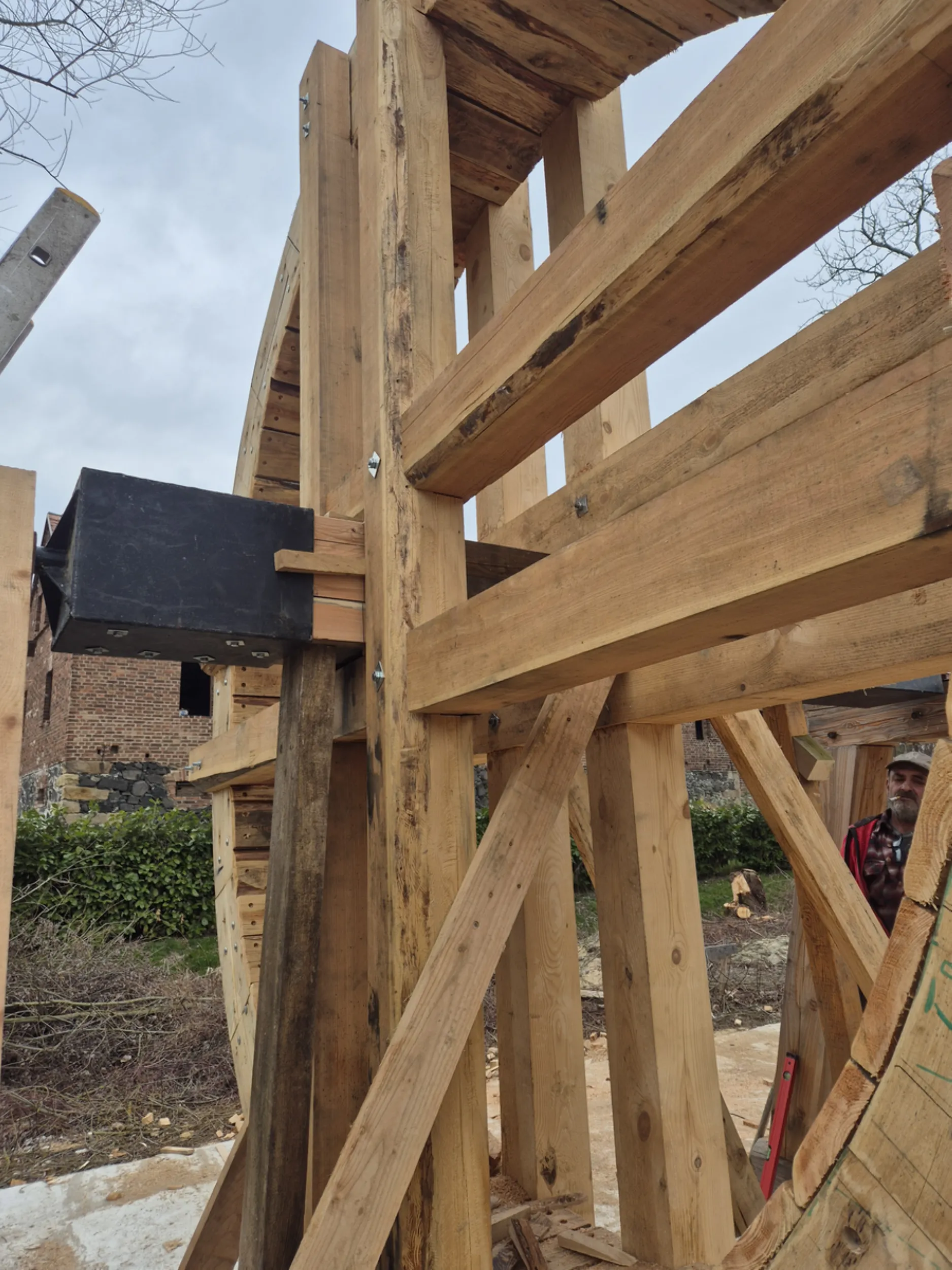

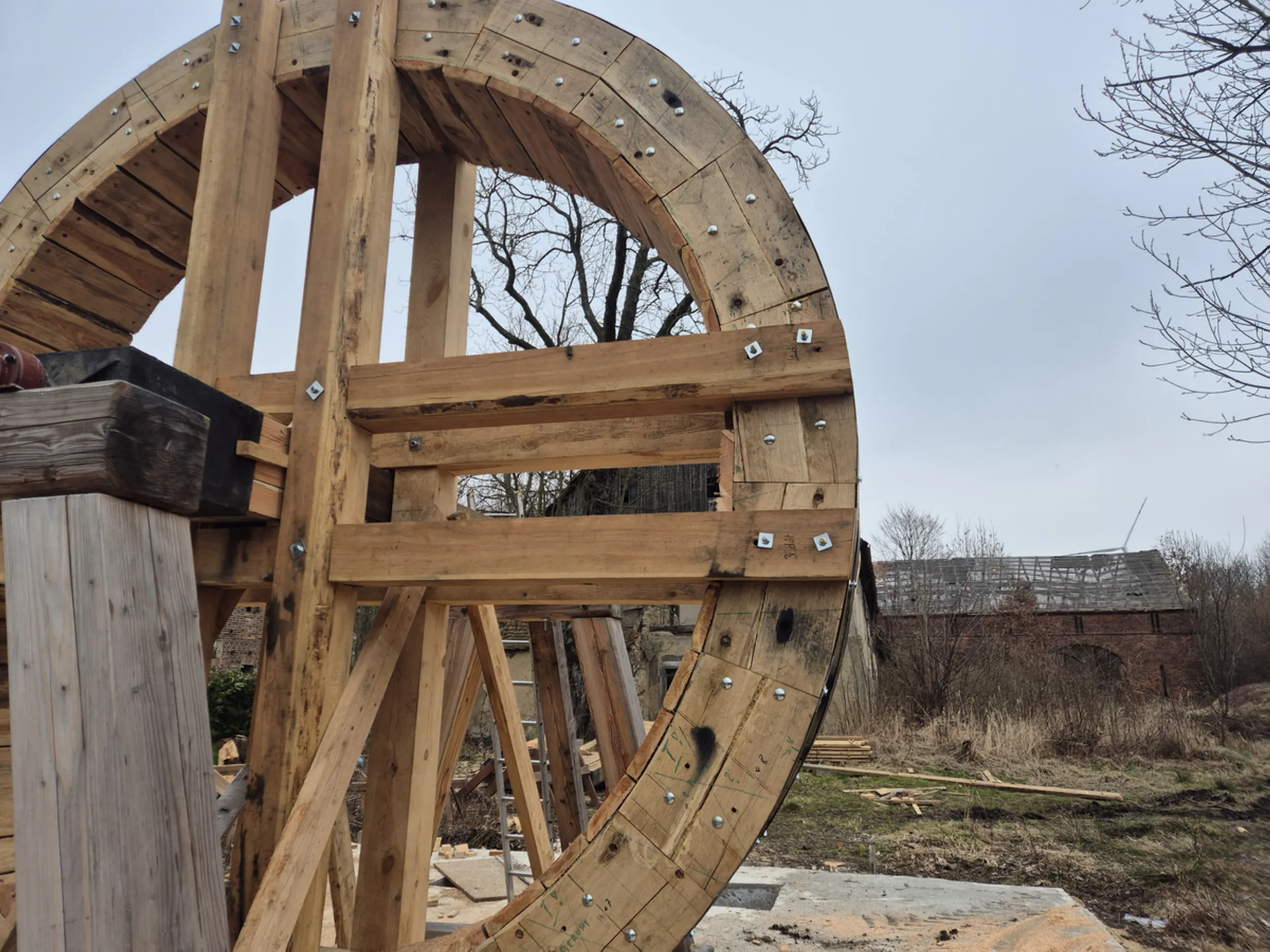

10 – Koło wodne Rurmusa
Koło wodne stanowi najważniejszy i najbardziej rozpoznawalny element całego urządzenia. Konstrukcja wykonana została z drewna i opiera się na rozwiązaniach stosowanych przez budowniczych dawnych młynów, tartaków oraz urządzeń wykorzystujących energię płynącej wody. Widoczne są obręcze, układ szprych, centralna oś oraz elementy odpowiedzialne za przenoszenie sił powstających podczas pracy mechanizmu.
Montaż koła wymagał zachowania odpowiedniej geometrii całej konstrukcji, ponieważ nawet niewielkie odchylenia mogły wpływać na równomierny obrót oraz współpracę z pozostałymi częściami urządzenia. Duże gabaryty i ciężar konstrukcji wymagały wykorzystania sprzętu mechanicznego podczas ustawiania oraz dopasowywania poszczególnych elementów.
Koło wodne jest sercem Rurmusa. To właśnie ono zamienia energię przepływającej wody na ruch mechaniczny, który następnie wykorzystywany jest do napędzania całego układu podnoszenia i transportu wody.
- projekt rurmus -

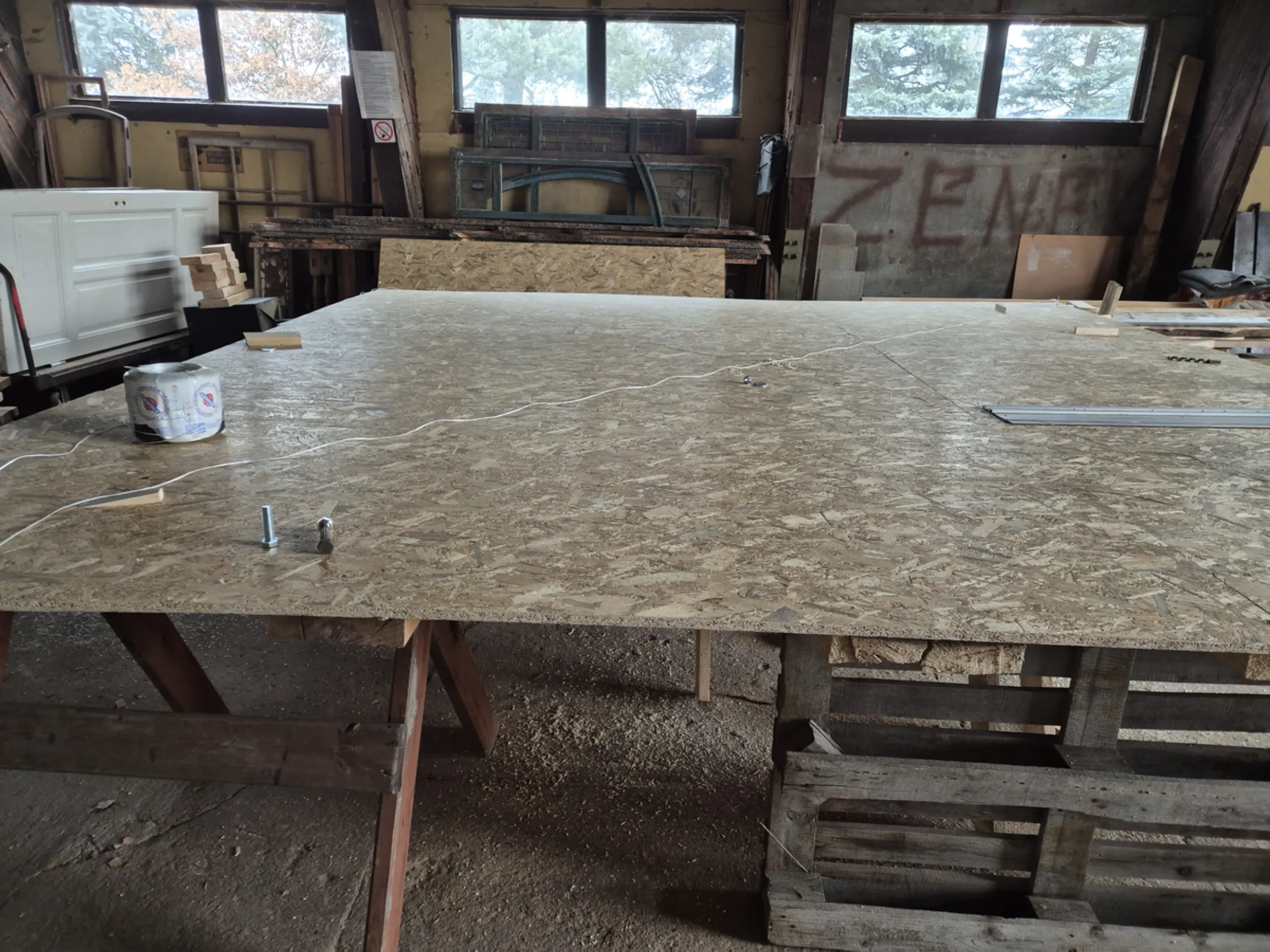

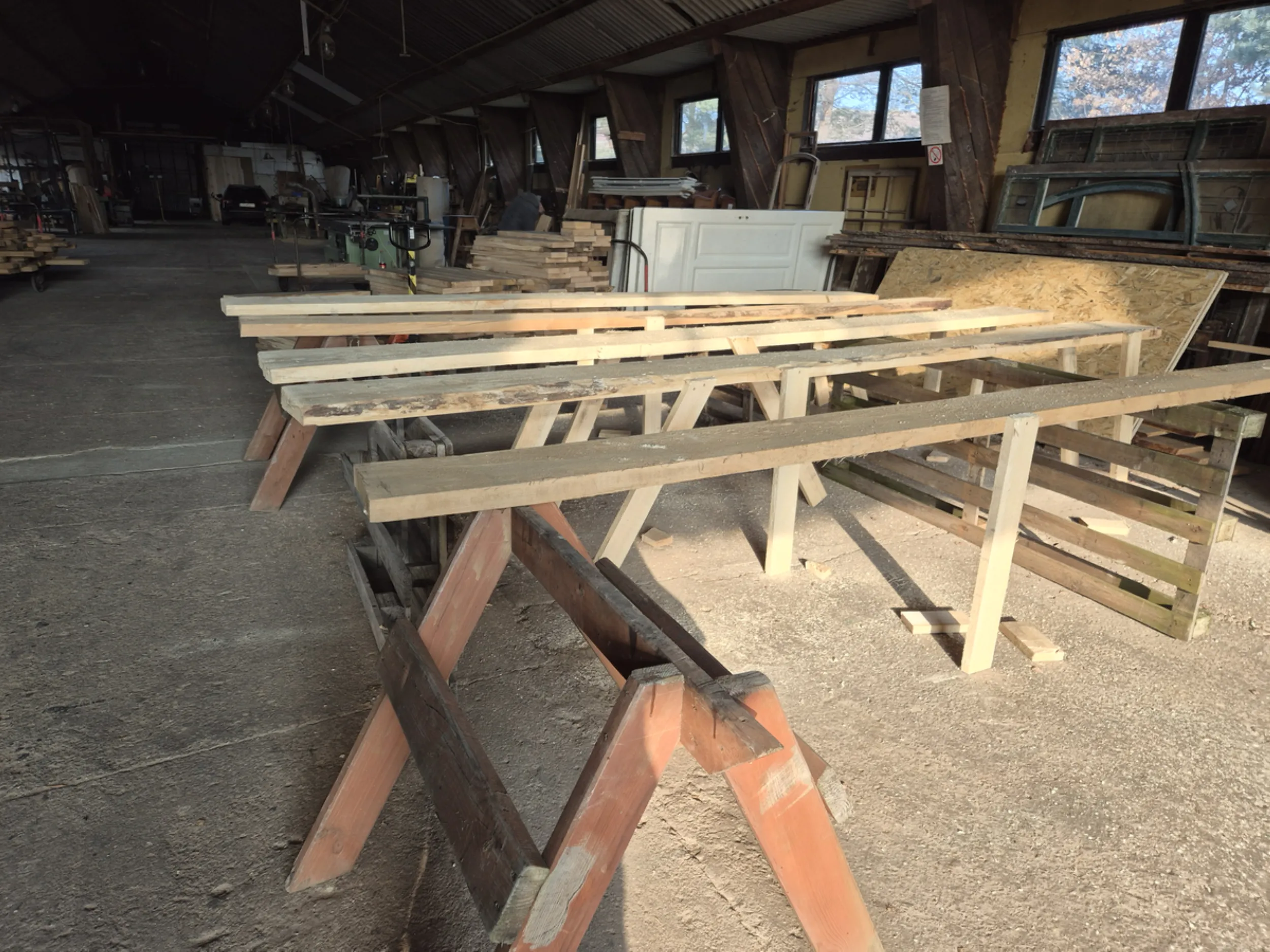

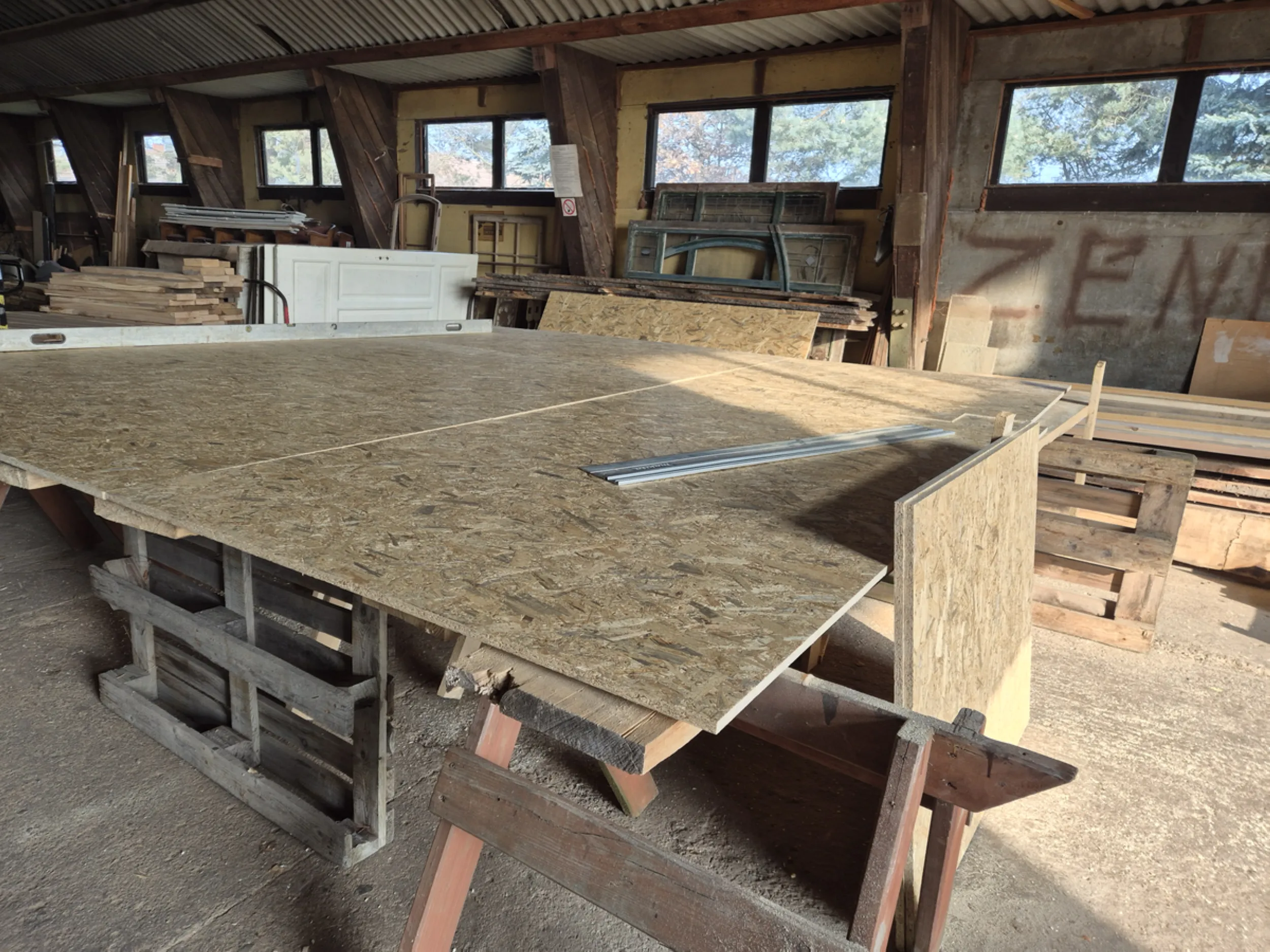

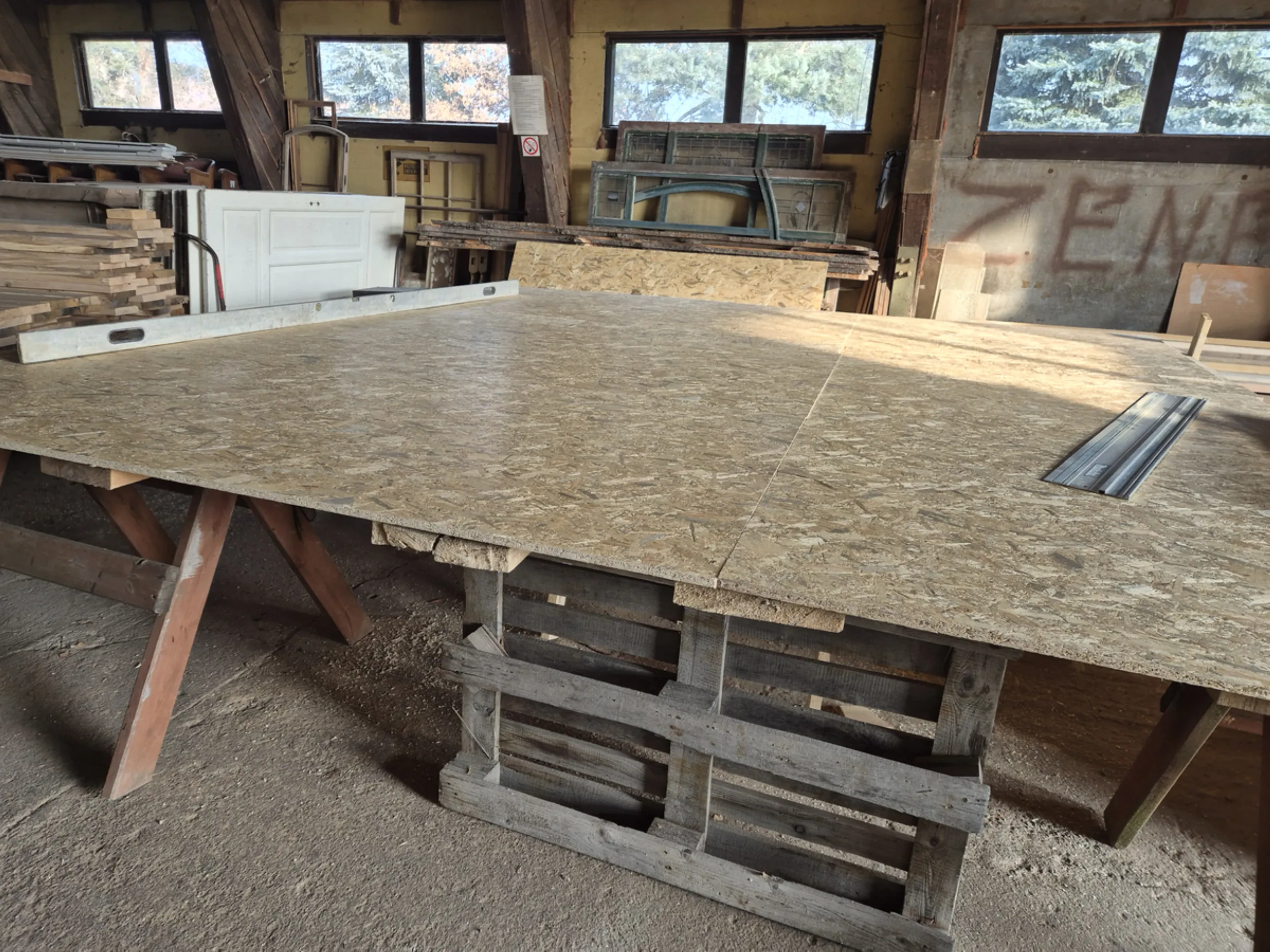

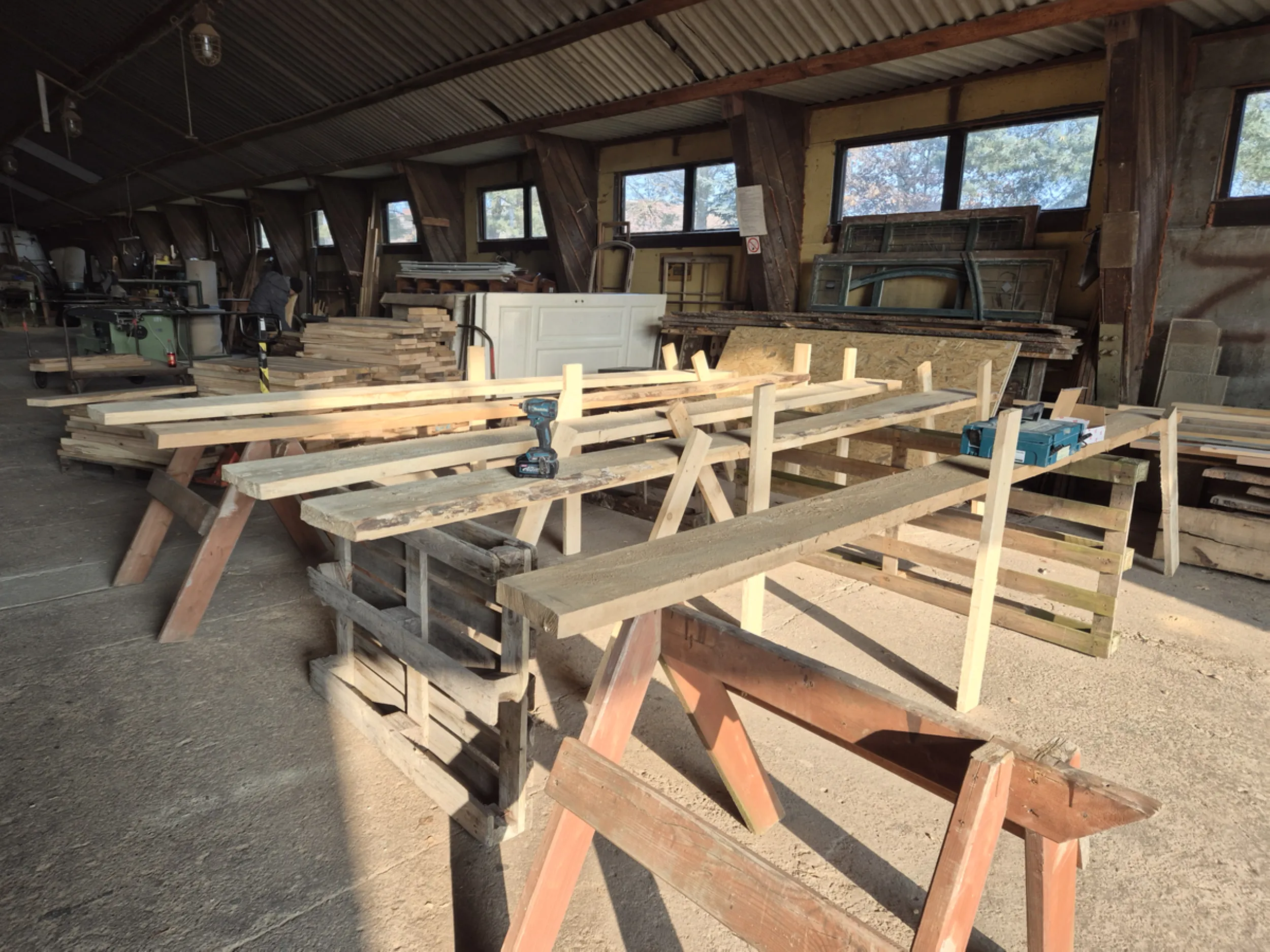

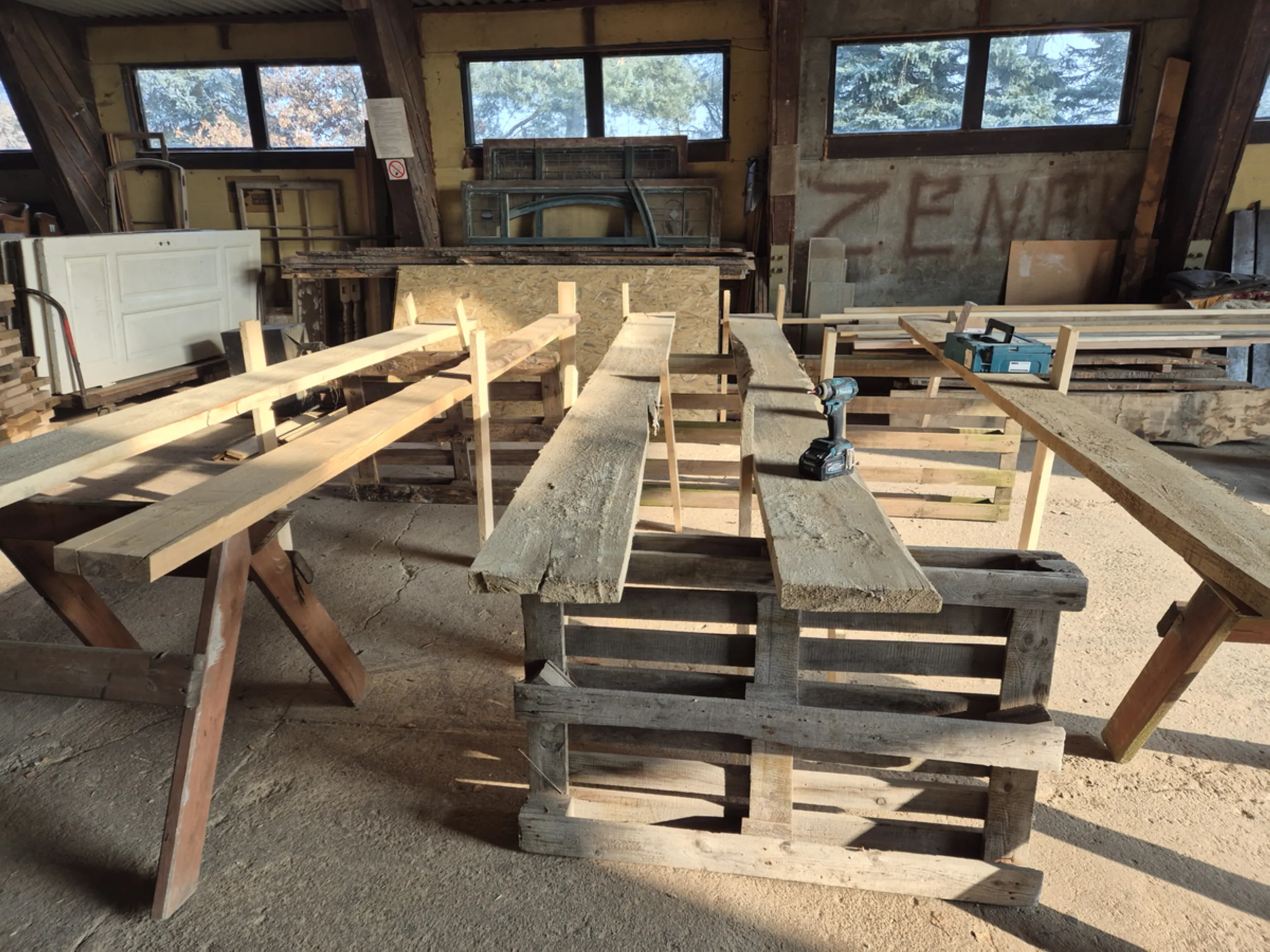

11 – Przygotowanie warsztatu budowy koła wodnego
Budowa koła wodnego wymagała stworzenia odpowiedniego stanowiska roboczego umożliwiającego dokładne trasowanie, pomiary oraz składanie elementów o dużych gabarytach. W tym celu przygotowano stół montażowy pełniący jednocześnie funkcję szablonu kontrolnego dla poszczególnych części konstrukcji.
Znaczną część prac poświęcono wyznaczeniu osi koła, określeniu punktów podziałowych oraz przygotowaniu wzorników wykorzystywanych podczas dalszej obróbki drewna. To właśnie na tym etapie ustalana była geometria całej konstrukcji, od której zależało późniejsze spasowanie obręczy, szprych i pozostałych elementów nośnych.
Przygotowane stanowisko pozwalało na wielokrotną kontrolę wymiarów oraz zachowanie powtarzalności wykonywanych części. Stanowiło ono podstawę do realizacji jednego z największych drewnianych elementów całego Rurmusa.
- projekt rurmus -

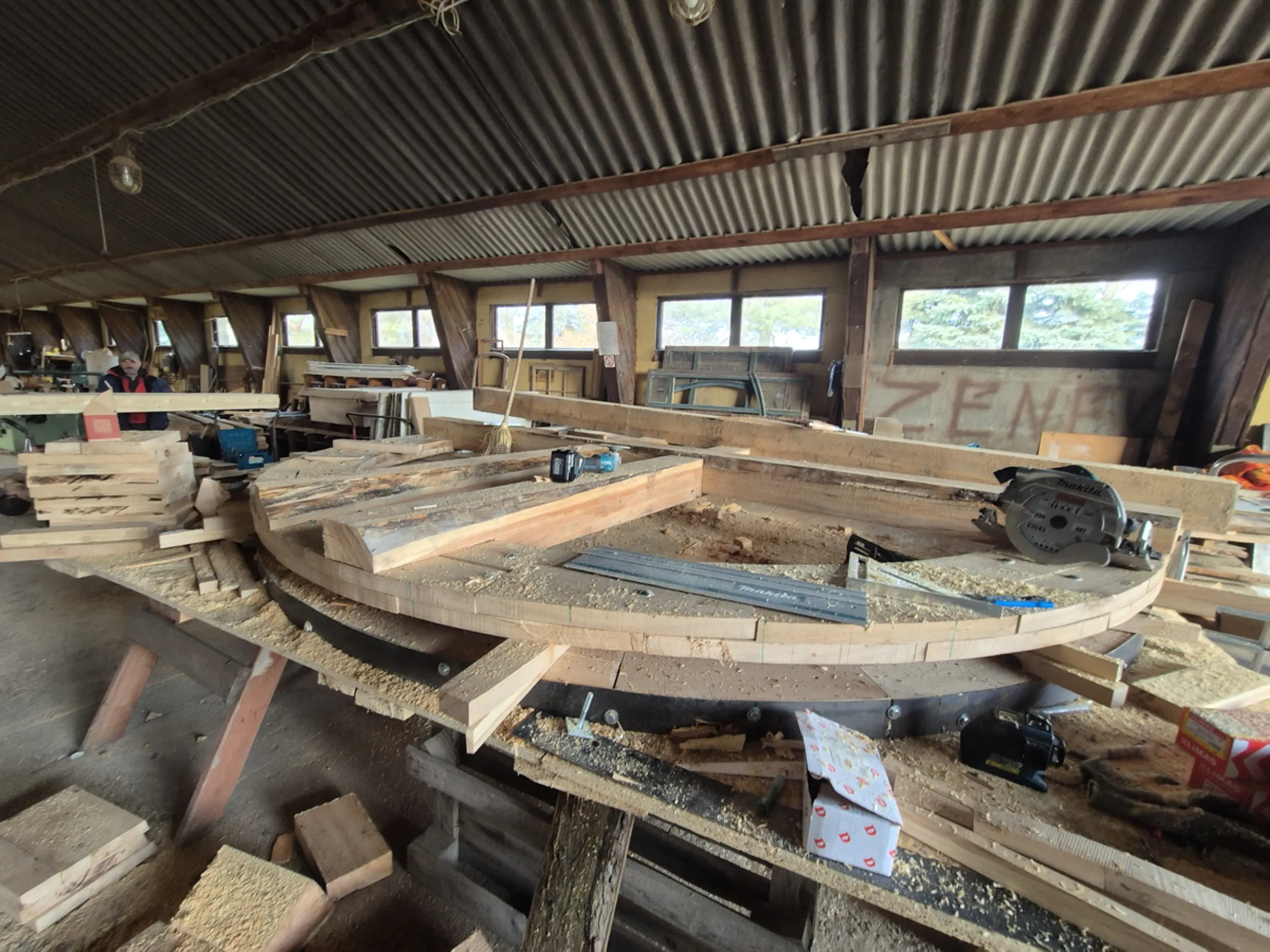

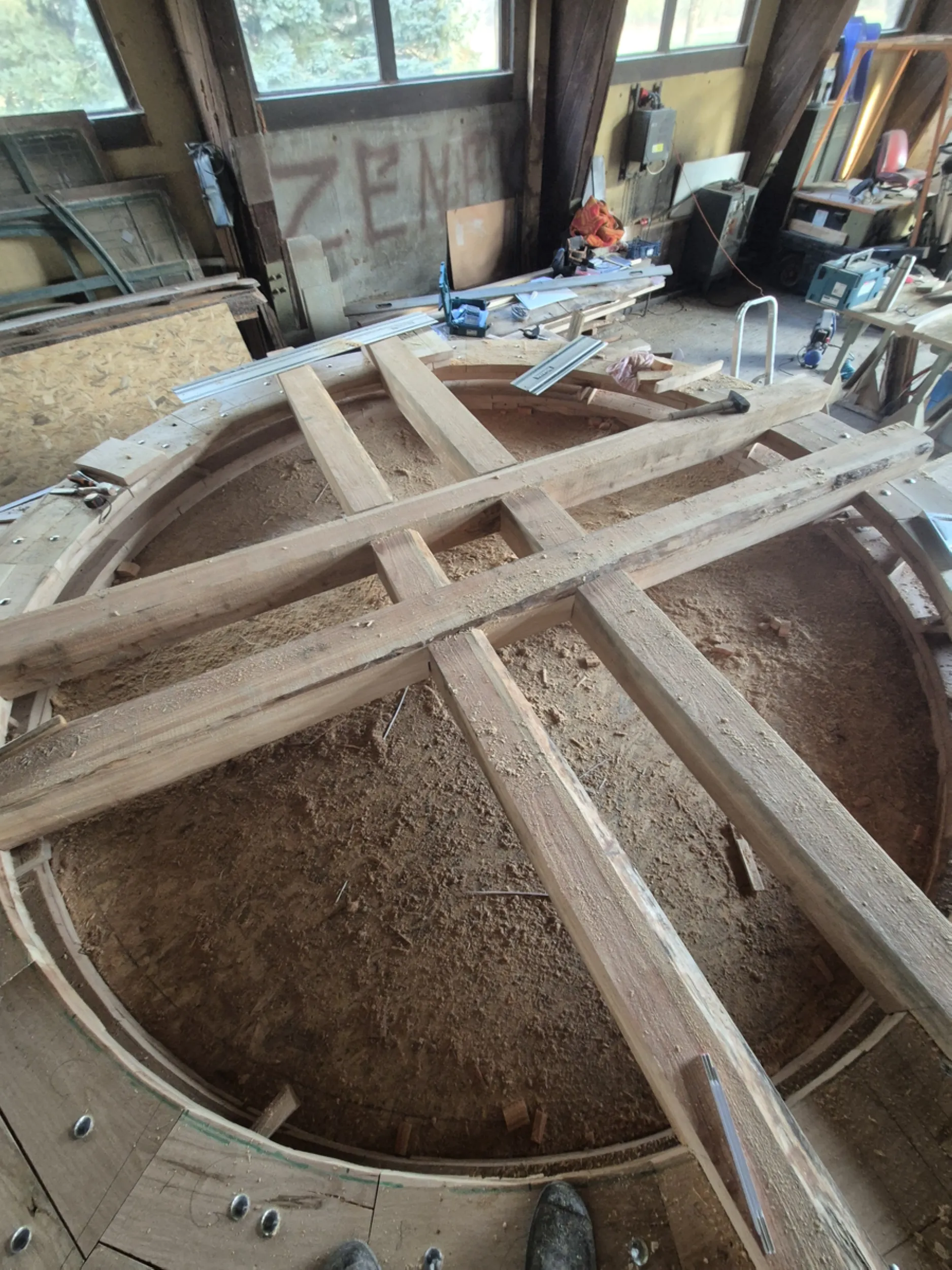

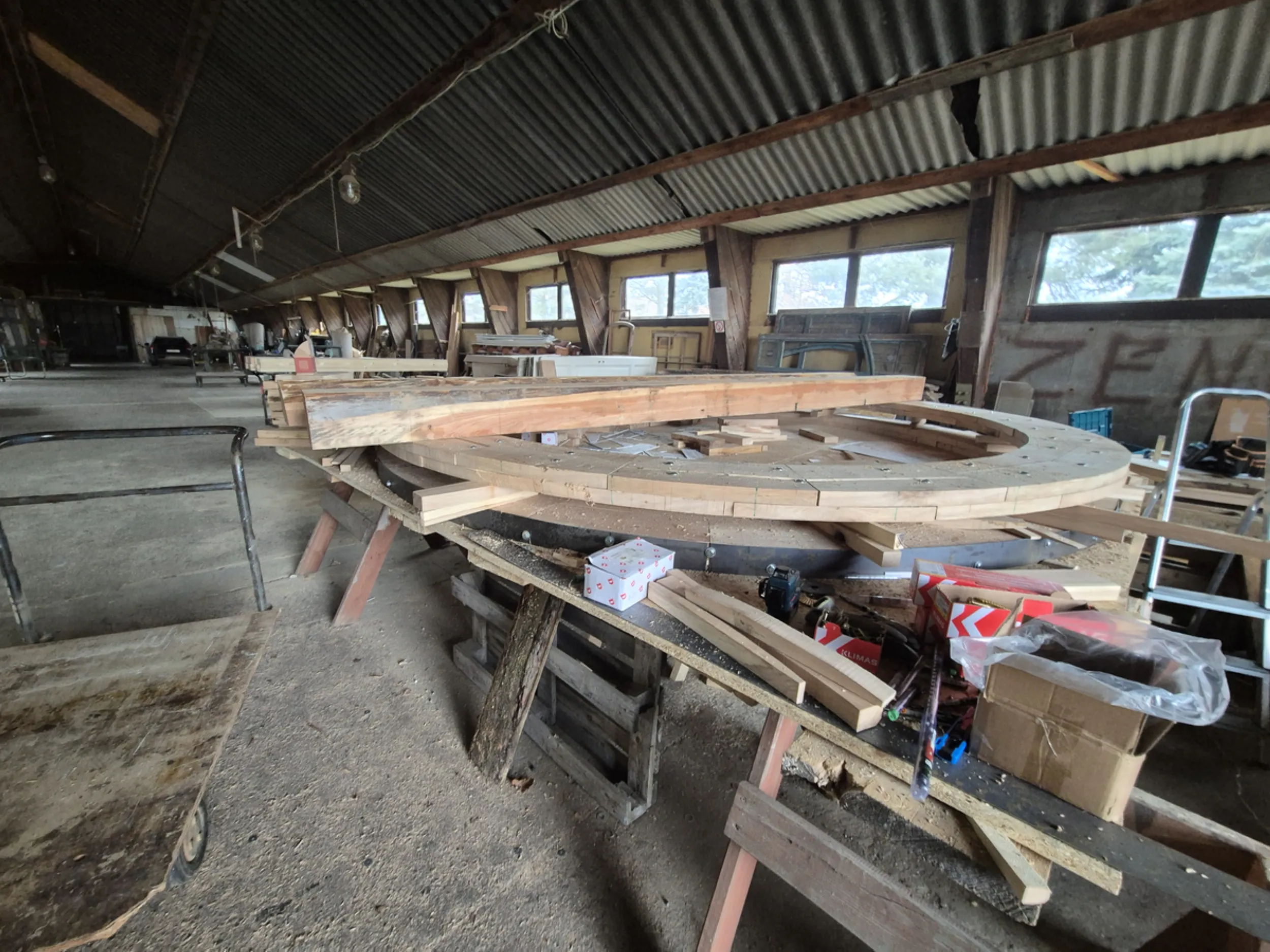

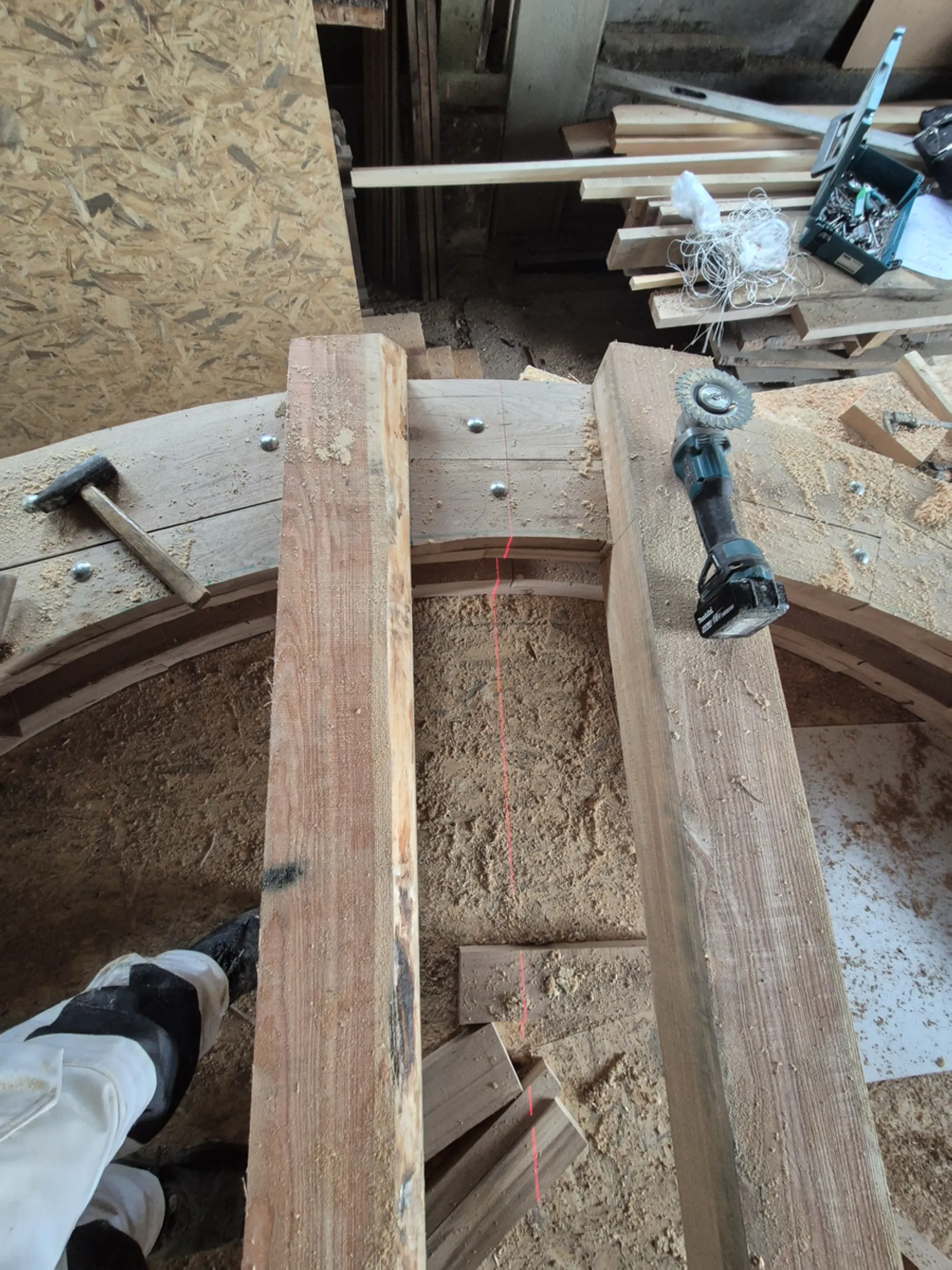

12 – Narodziny konstrukcji koła wodnego
Ten etap pokazuje moment, w którym pojedyncze elementy drewniane zaczynają tworzyć rzeczywistą konstrukcję koła wodnego. Na przygotowanym wcześniej stanowisku montażowym rozmieszczono główne szprychy oraz elementy centralne wyznaczające przyszłą oś obrotu. Rozpoczęło się składanie pierwszej tarczy, stanowiącej podstawę całego koła.
Kluczowe znaczenie miało zachowanie jednakowych podziałów kątowych, precyzyjne wyznaczenie środka oraz kontrola wzajemnego położenia wszystkich części. Nawet niewielkie odchylenia mogły później wpłynąć na równomierność obrotu oraz prawidłową pracę całego mechanizmu.
To właśnie na tym etapie teoria zawarta w rysunkach i szablonach zaczęła przybierać realny kształt. Powstająca tarcza stała się szkieletem jednego z największych i najbardziej charakterystycznych elementów Rurmusa.
- projekt rurmus -

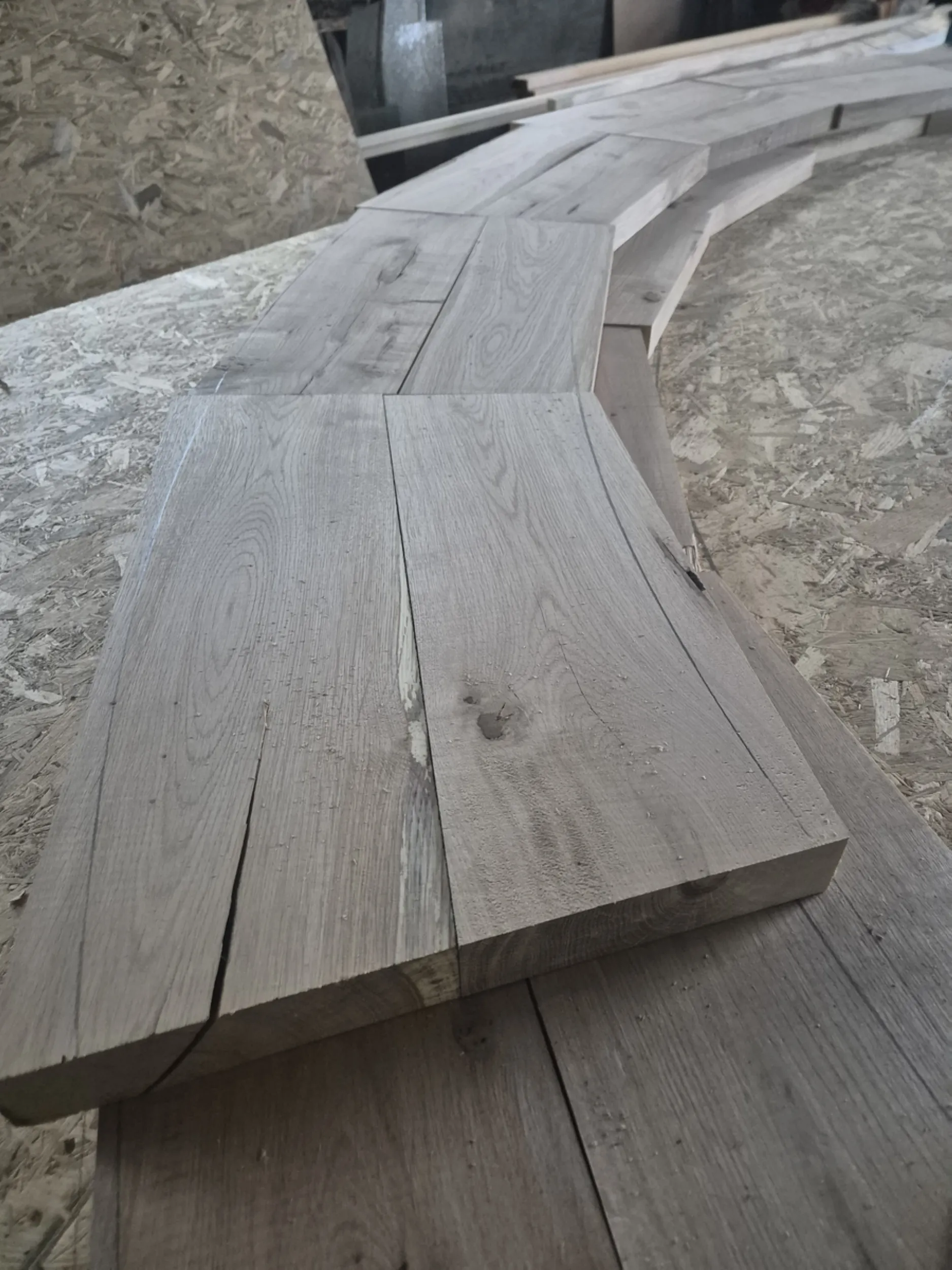

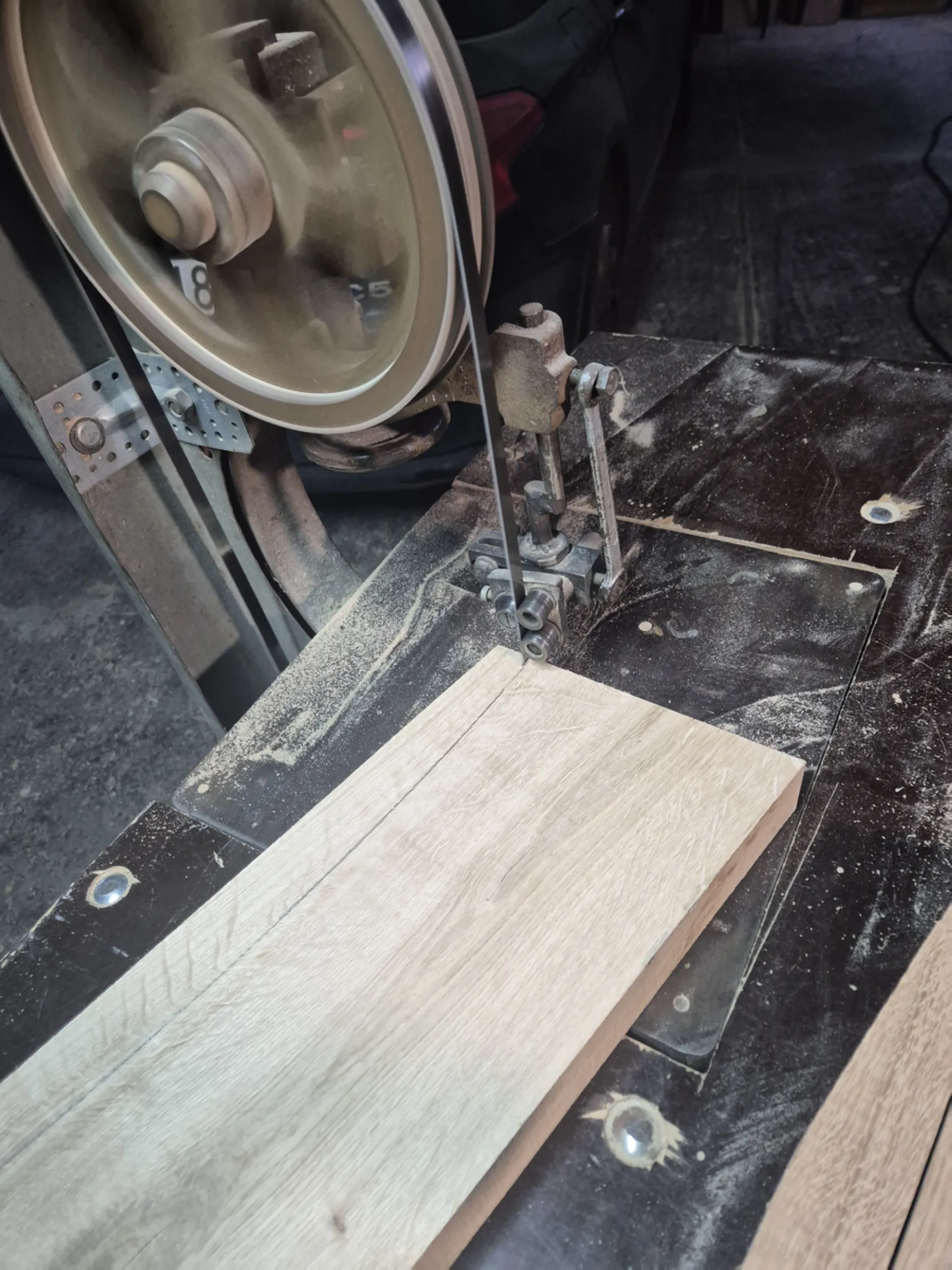

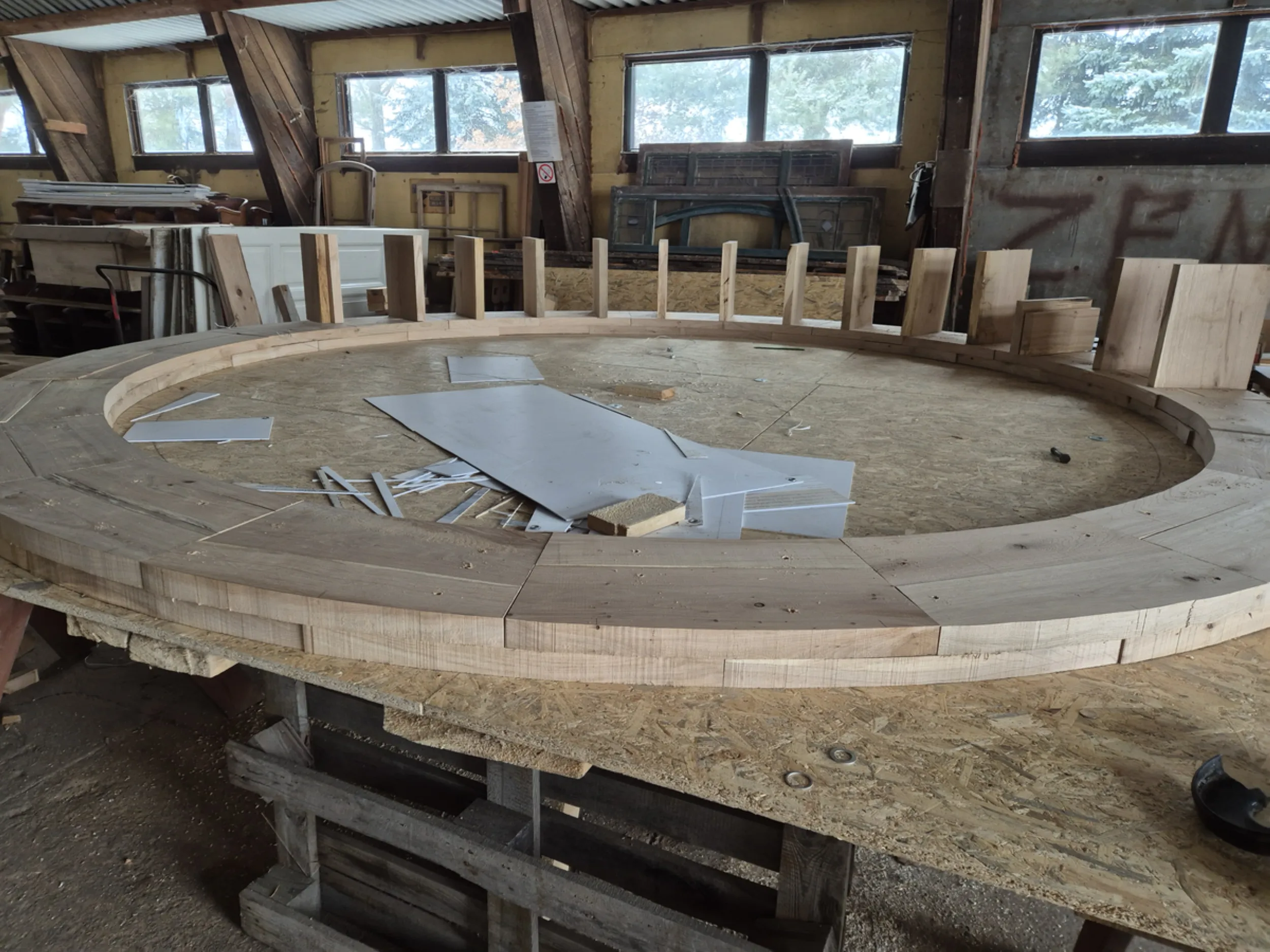

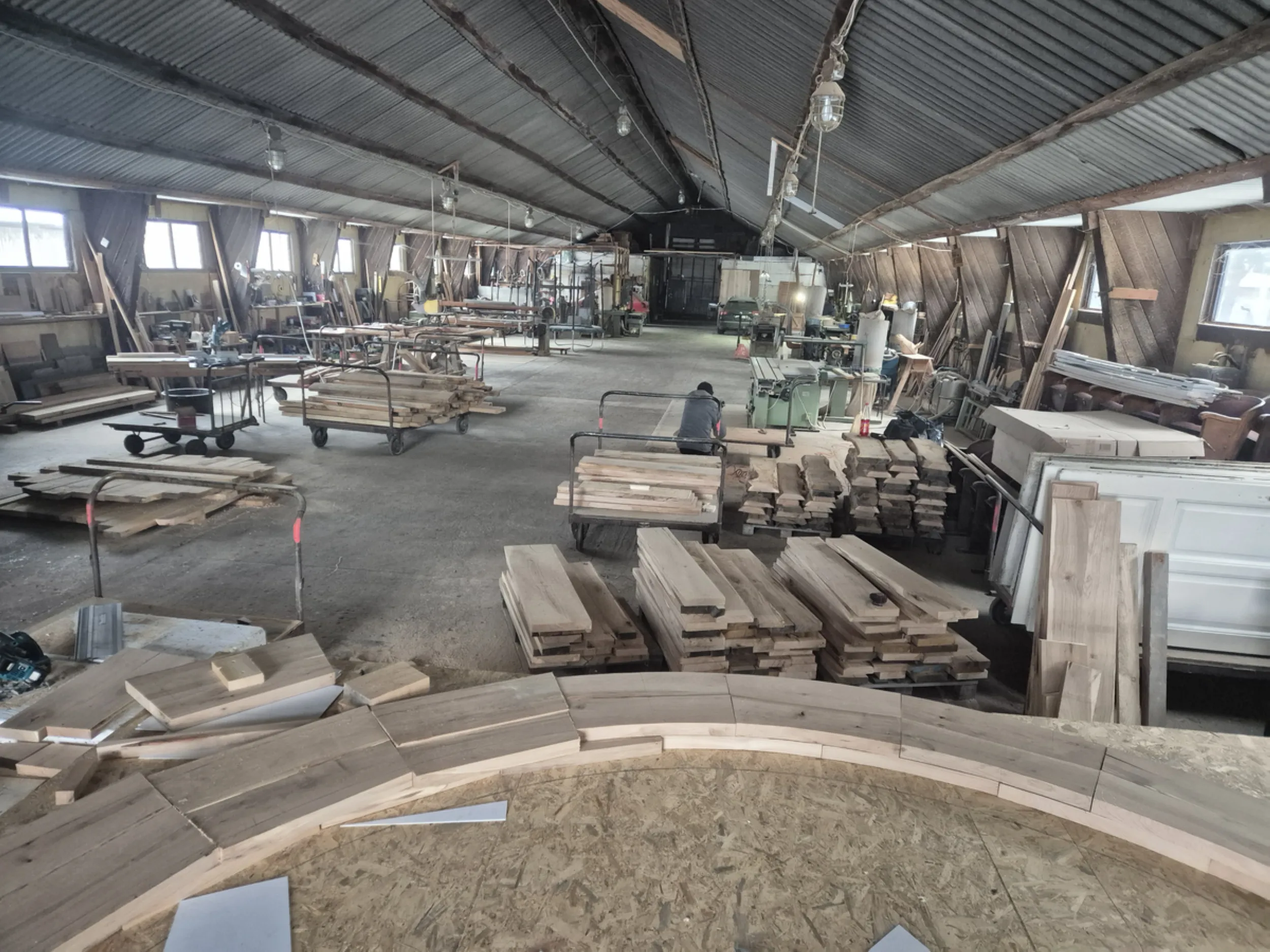

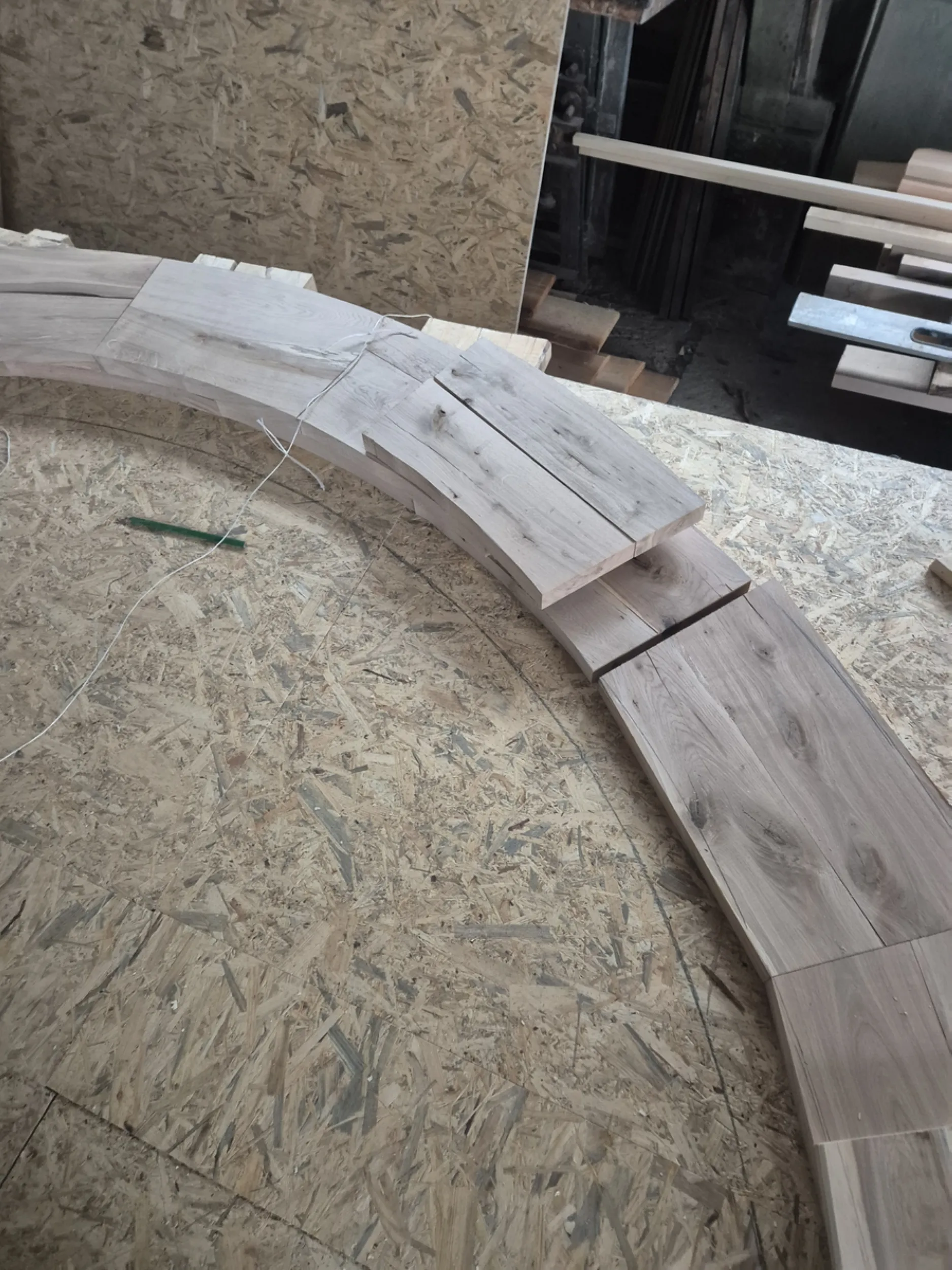

13 – Powstawanie obręczy i kubków koła wodnego
Prace koncentrowały się na przygotowaniu elementów tworzących zewnętrzną część koła wodnego. Z odpowiednio obrobionego drewna powstawały segmenty obręczy, które po połączeniu miały utworzyć pełny wieniec konstrukcji. Każdy element wymagał zachowania właściwego promienia, dokładnego pasowania oraz zgodności z wcześniej wyznaczoną geometrią koła.
Równocześnie przygotowywano przegrody tworzące charakterystyczne kubki odpowiedzialne za przechwytywanie i transport wody. To właśnie te elementy decydują o sprawności pracy koła oraz skuteczności wykorzystania energii przepływającej wody.
Etap ten pokazuje przejście od szkieletowej konstrukcji do formy, która zaczyna przypominać gotowe koło wodne. Powstające obręcze i kubki nadają konstrukcji jej ostateczny charakter oraz przygotowują ją do dalszego składania.
- projekt rurmus -

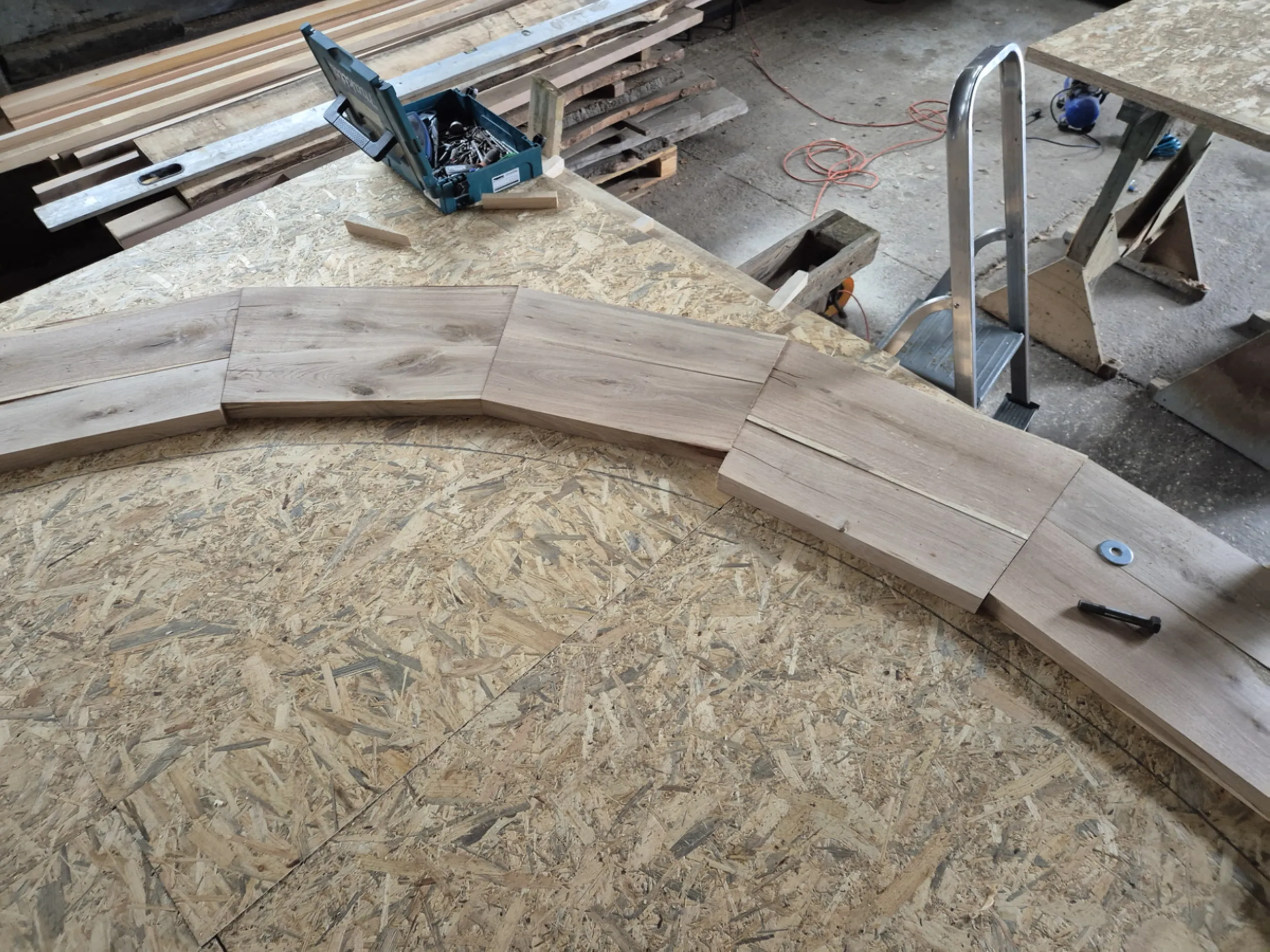

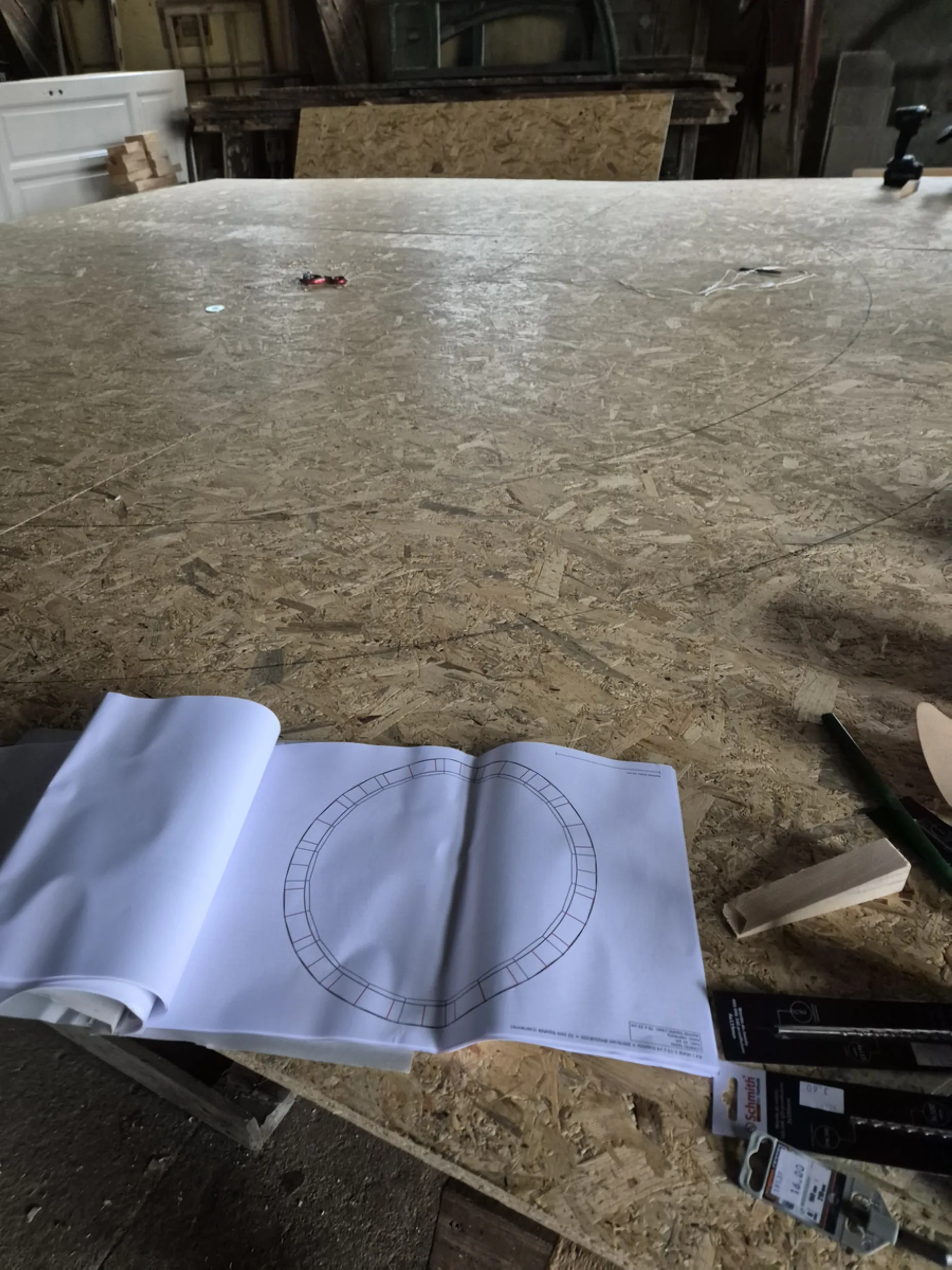

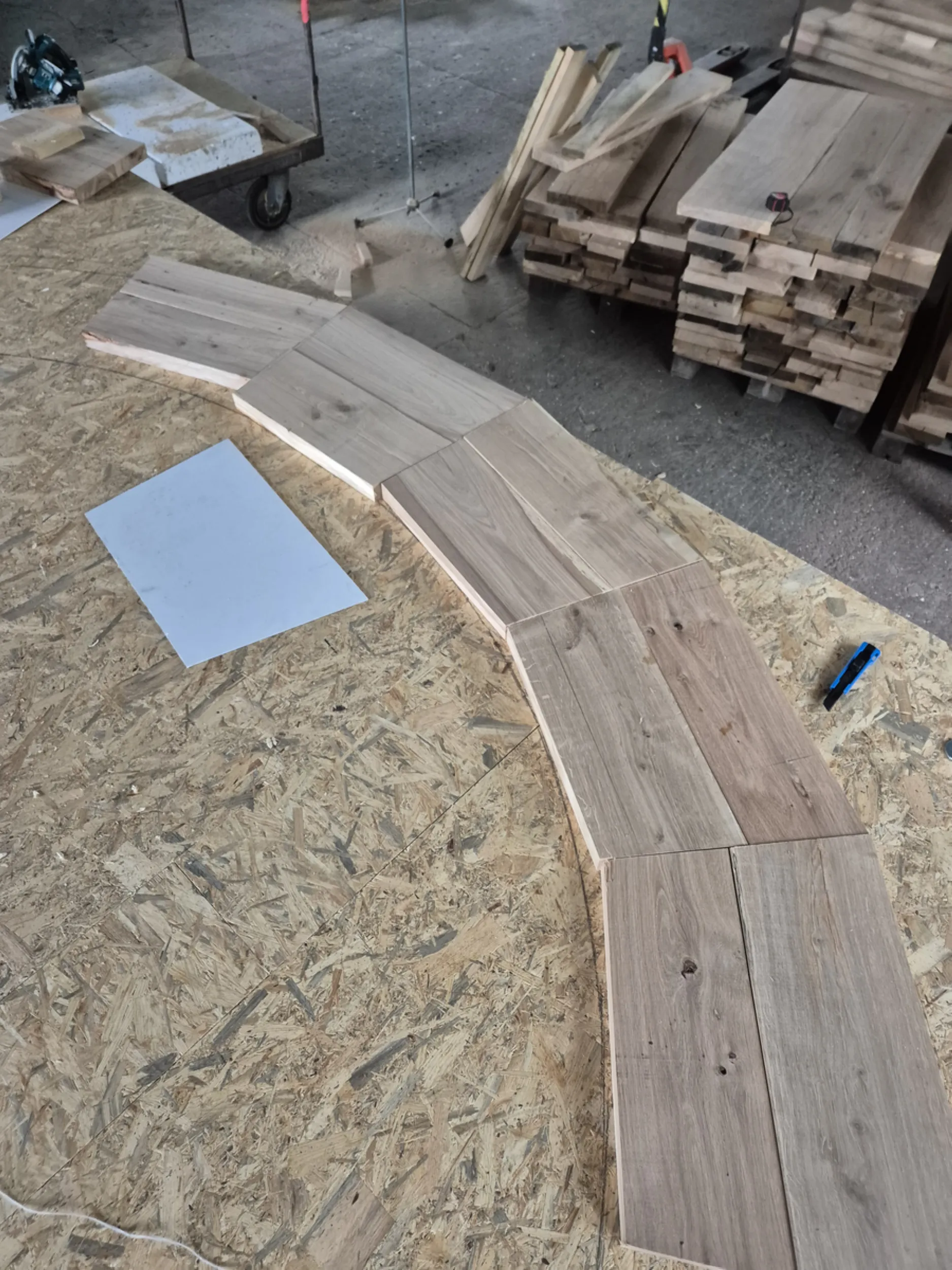

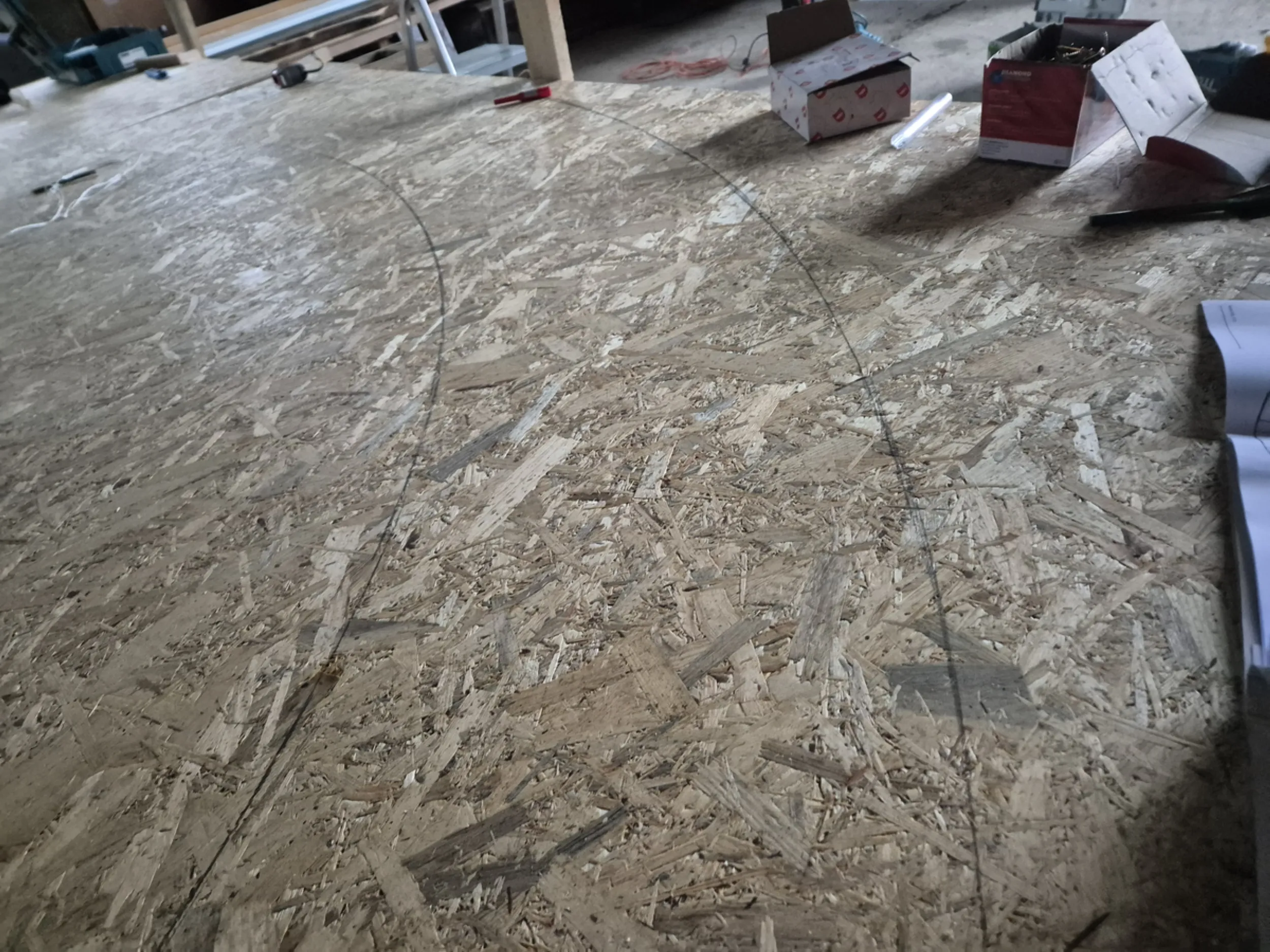

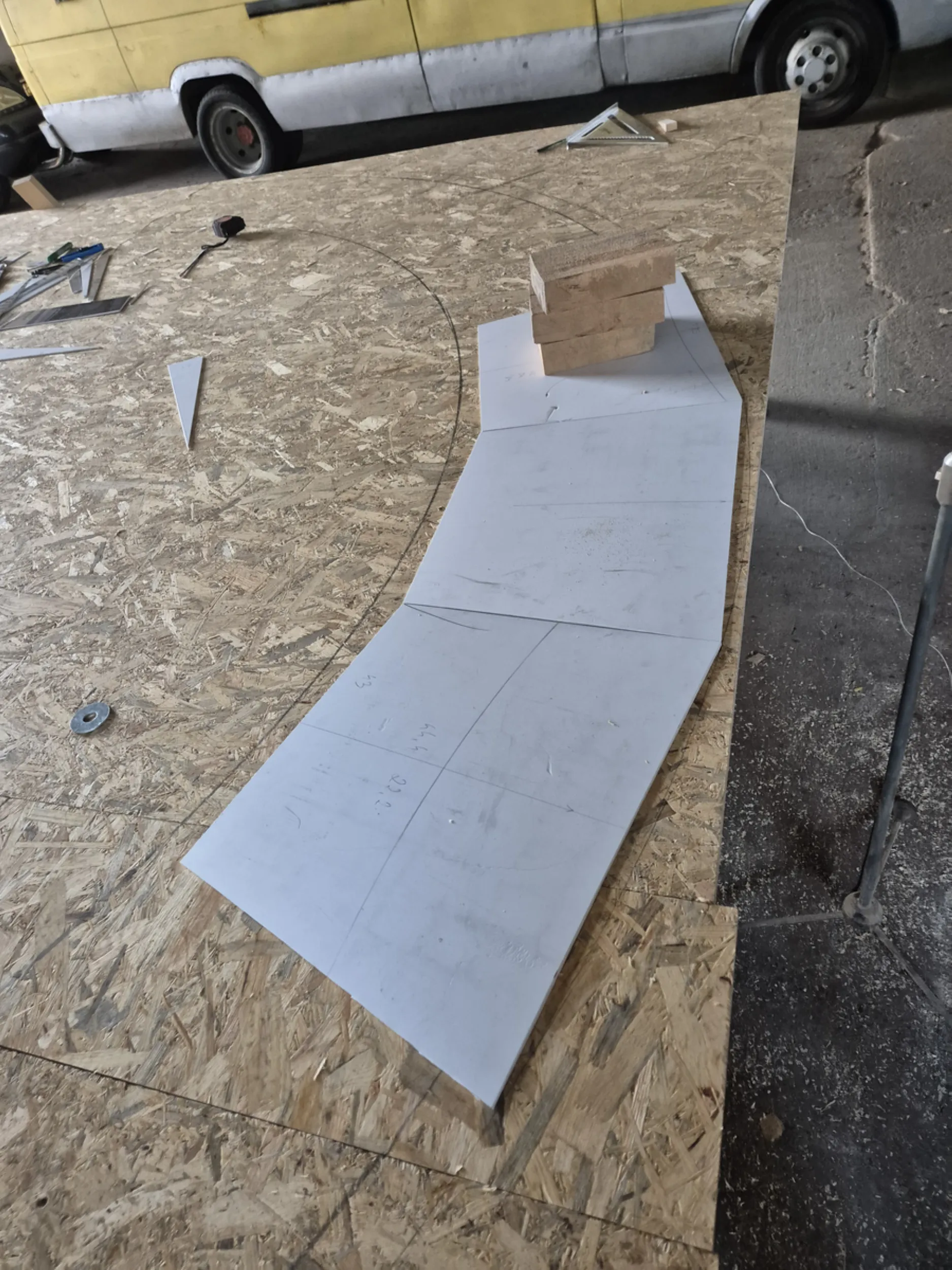

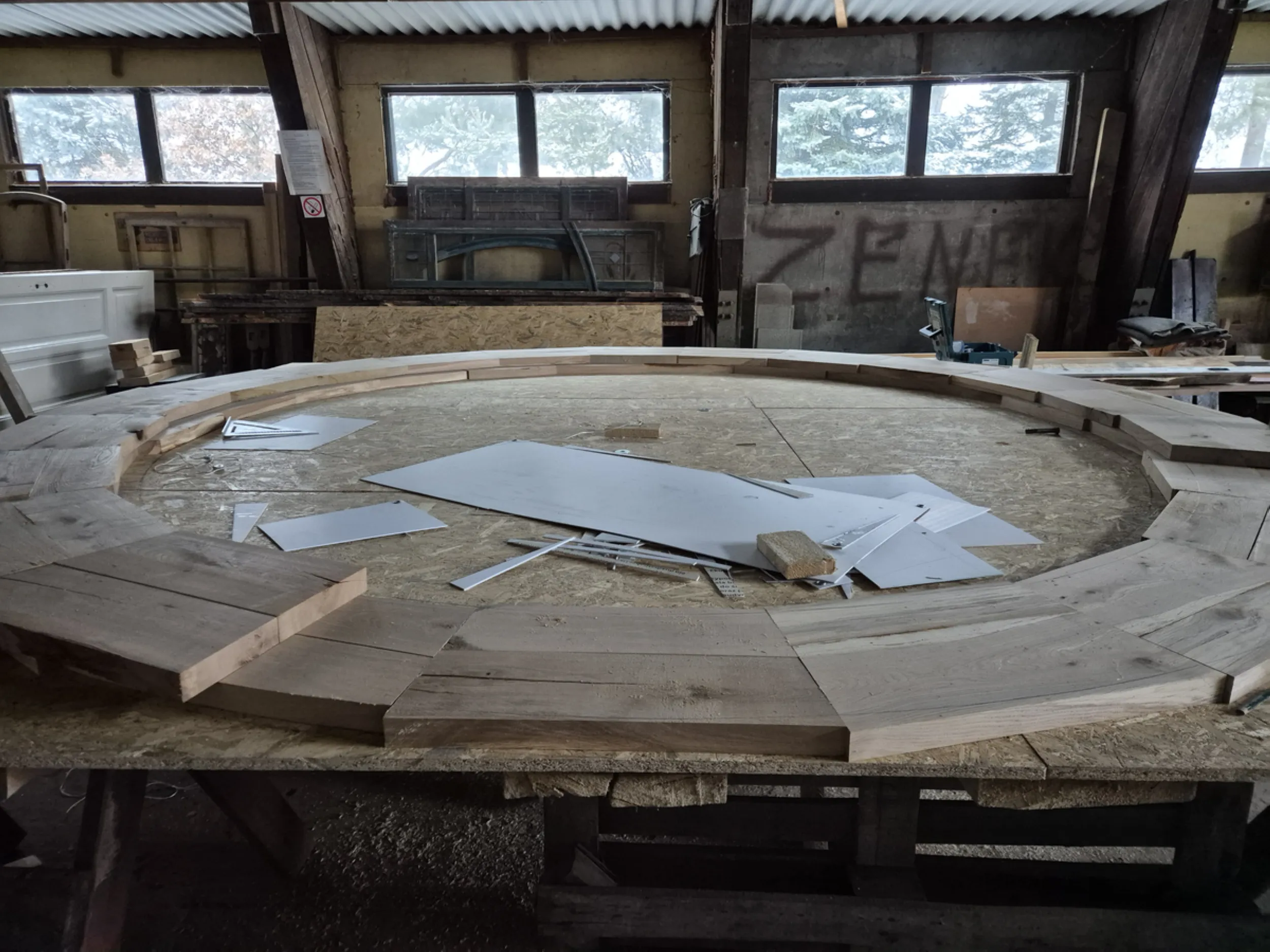

14 – Geometria koła wodnego w skali 1:1
Przy budowie dużych konstrukcji drewnianych sama dokumentacja techniczna często nie wystarcza. Dlatego pełny zarys koła wodnego został wytrasowany w naturalnej wielkości bezpośrednio na stanowisku roboczym. Pozwoliło to na dokładne wyznaczenie średnicy, osi obrotu, położenia szprych oraz rozmieszczenia wszystkich elementów konstrukcyjnych.
Powstały w ten sposób rysunek warsztatowy pełnił rolę wzorca wykorzystywanego podczas dalszej obróbki i składania poszczególnych części. Dzięki niemu możliwe było bieżące kontrolowanie geometrii koła oraz zachowanie powtarzalności wykonywanych elementów.
To jeden z tych etapów, który rzadko pozostaje widoczny w gotowej konstrukcji, a jednocześnie w dużej mierze decyduje o jej dokładności, proporcjach i późniejszej prawidłowej pracy.
- projekt rurmus -

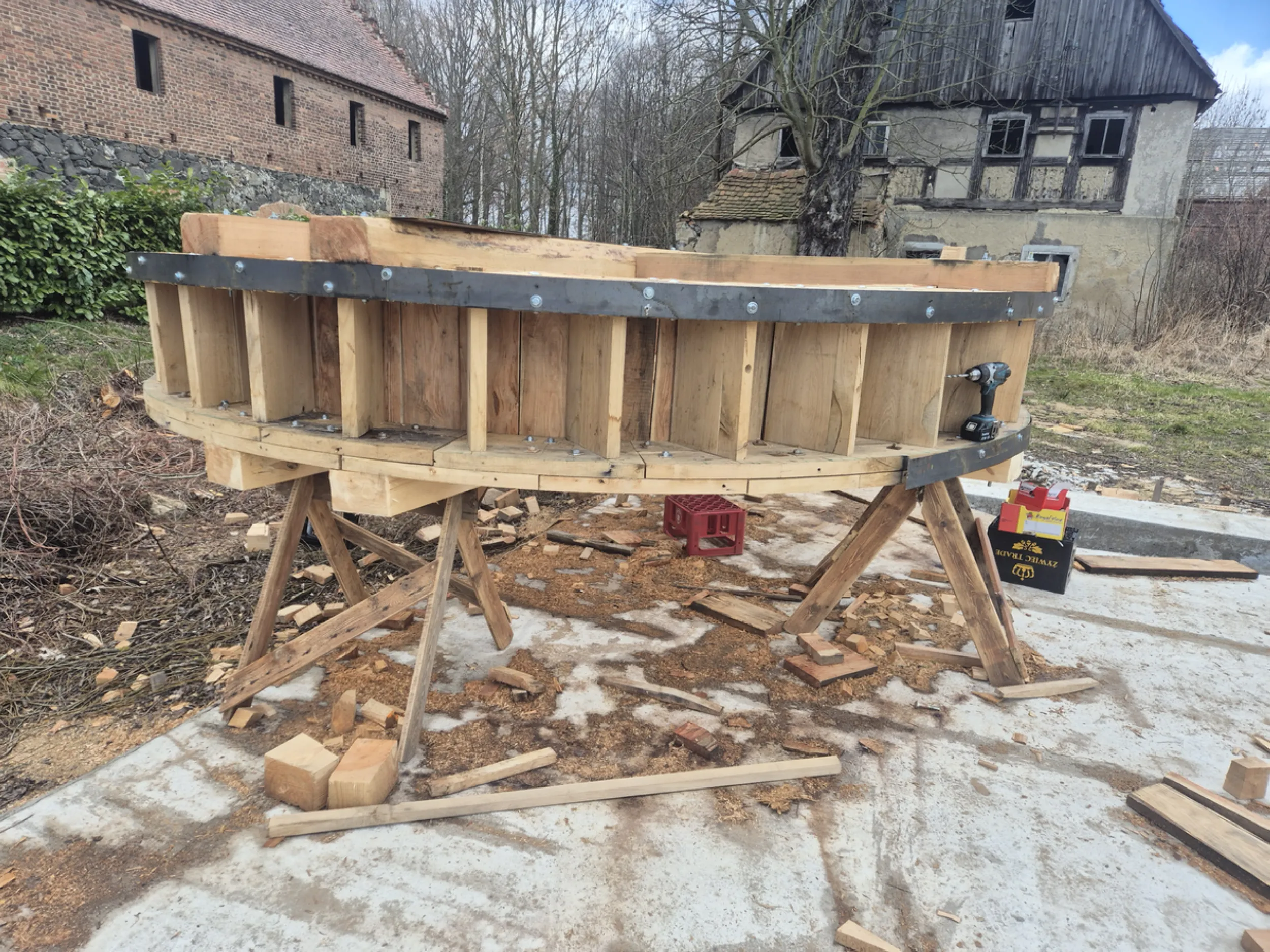

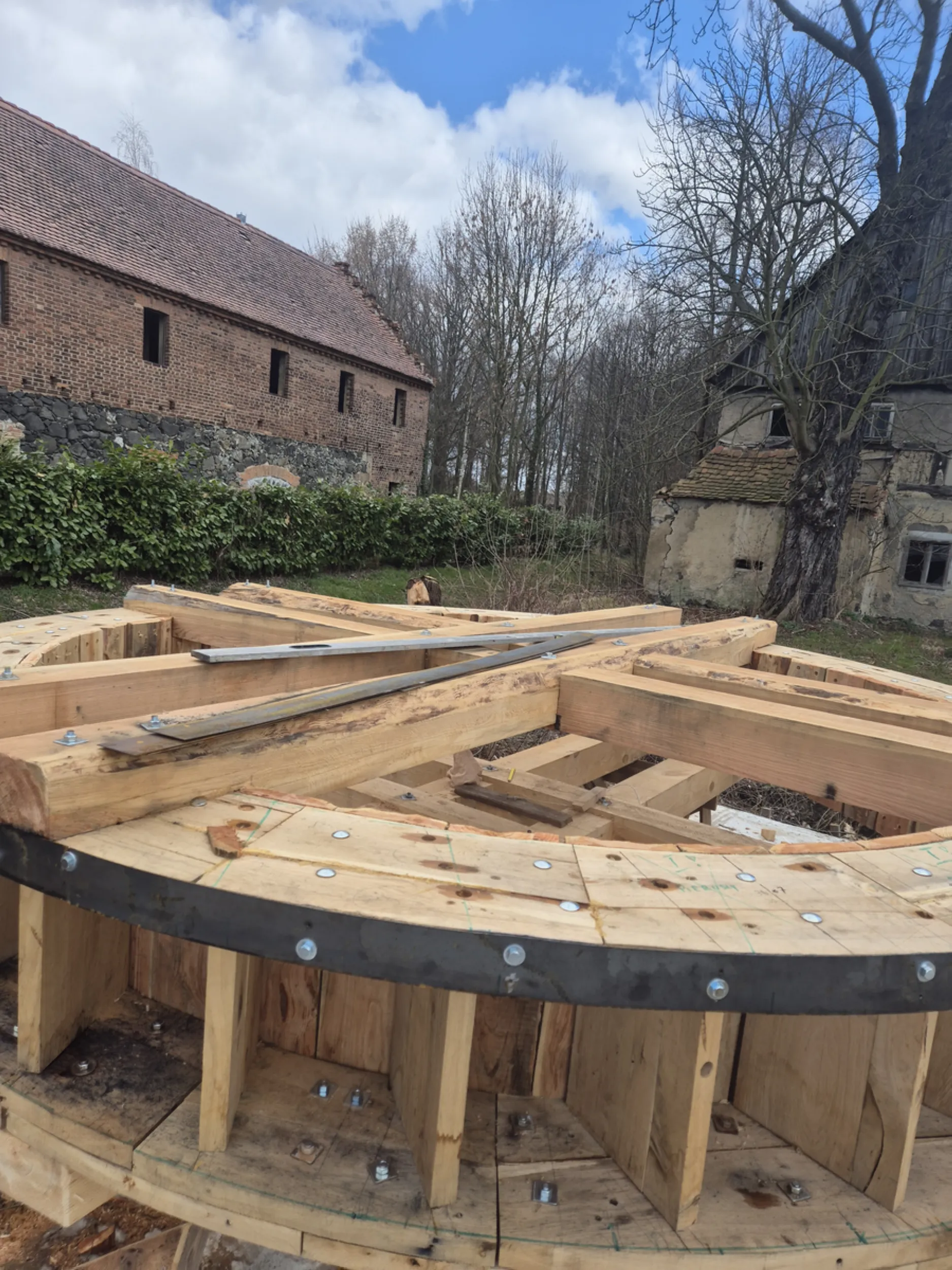

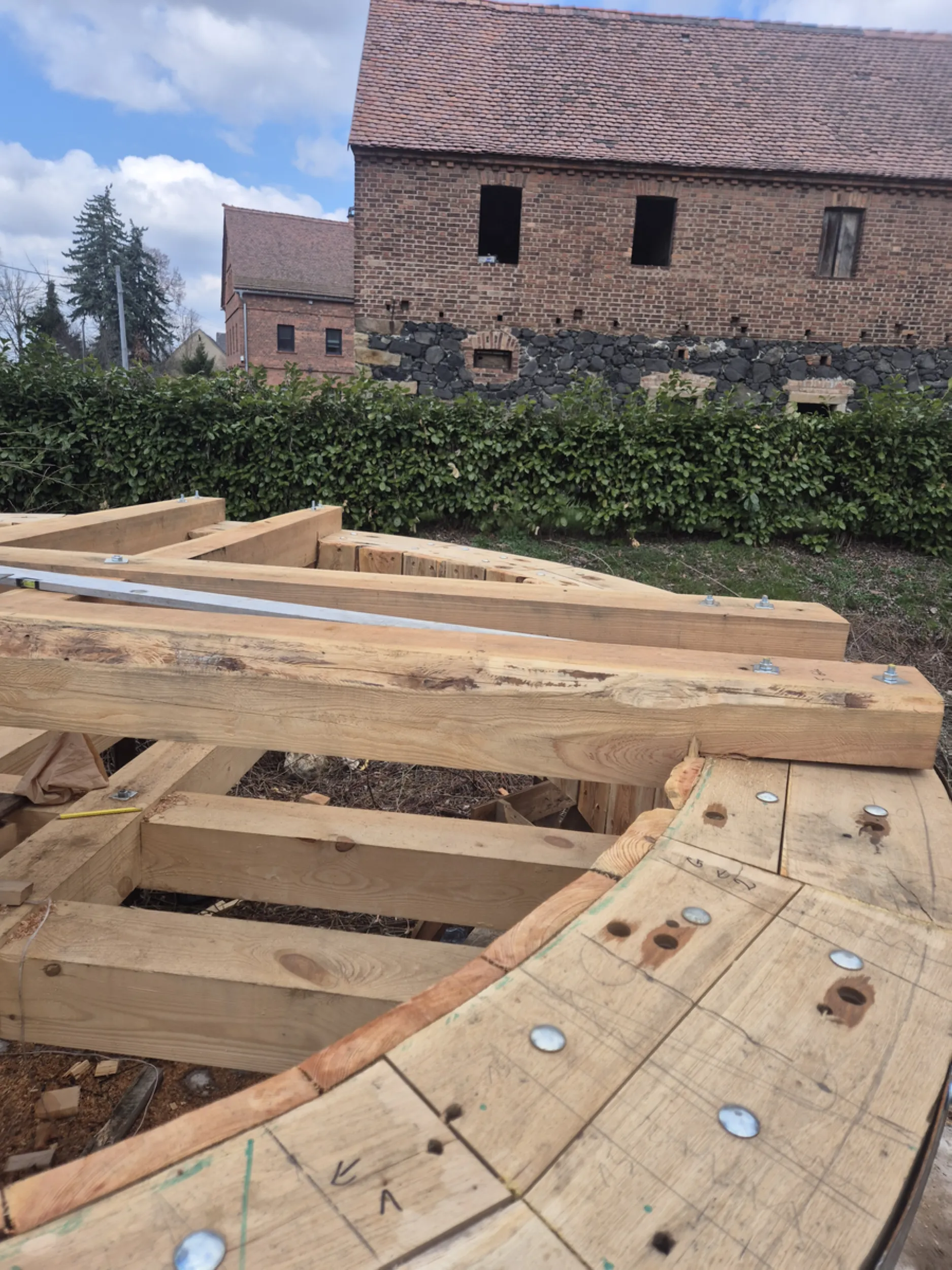

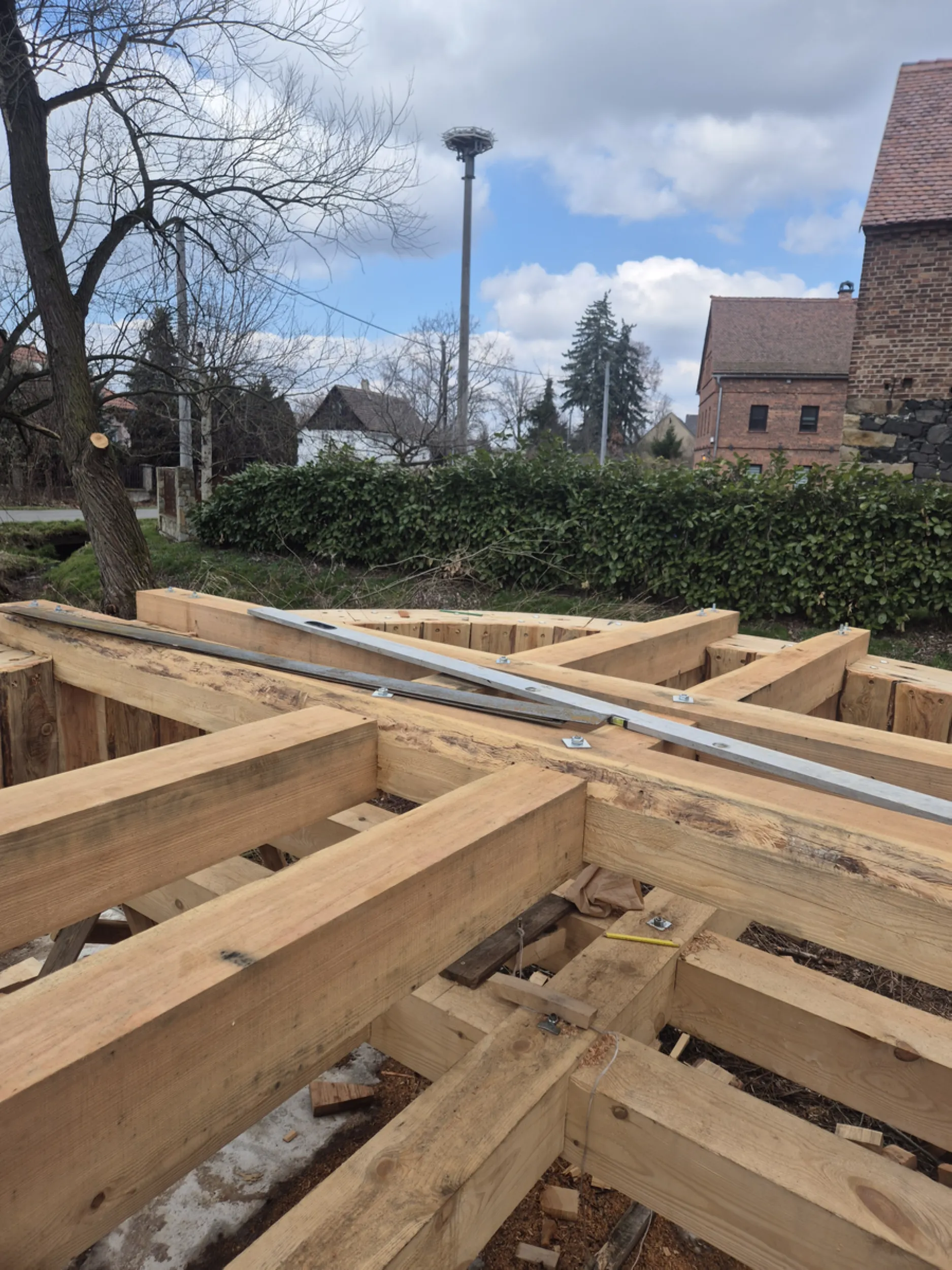

15 – Kompletowanie koła wodnego
Na tym etapie poszczególne części zaczęły tworzyć kompletną konstrukcję koła wodnego. Obręcze, szprychy oraz elementy robocze zostały połączone w jeden układ konstrukcyjny, którego zadaniem było nie tylko przenoszenie obciążeń, ale również skuteczne wykorzystanie energii przepływającej wody.
Szczególnego znaczenia nabrała dokładność rozmieszczenia kubków oraz zachowanie równowagi całej konstrukcji. Każdy element musiał zostać osadzony we właściwym miejscu, aby koło mogło pracować płynnie i bez nadmiernych obciążeń działających na oś oraz układ łożyskowania.
Przedstawione prace ukazują moment, w którym wielotygodniowa obróbka pojedynczych części przekształca się w pełnowymiarowe koło wodne. To jeden z najbardziej widowiskowych etapów budowy Rurmusa, ponieważ konstrukcja osiąga swój docelowy kształt i zaczyna przypominać gotowe urządzenie.
- projekt rurmus -

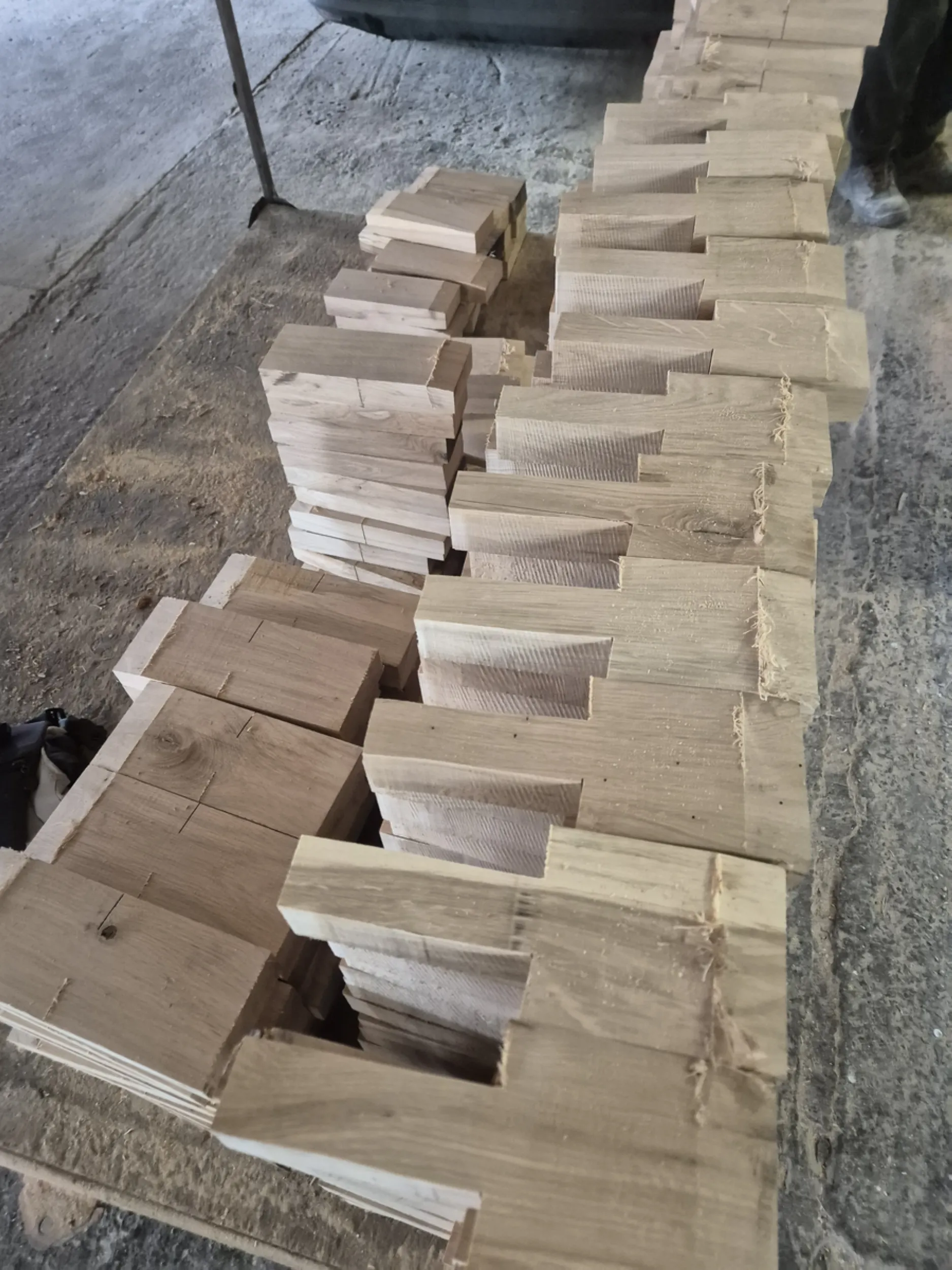

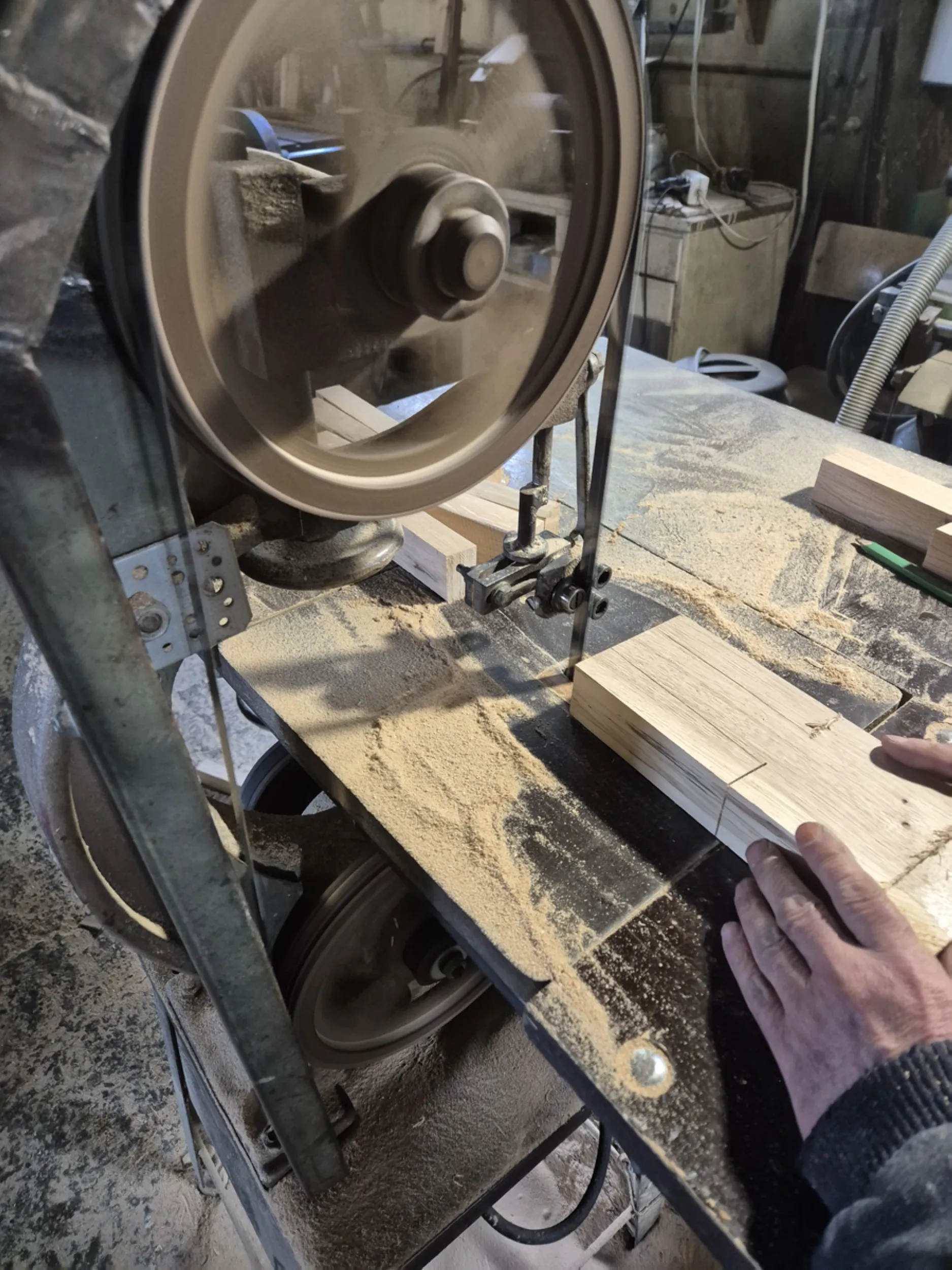

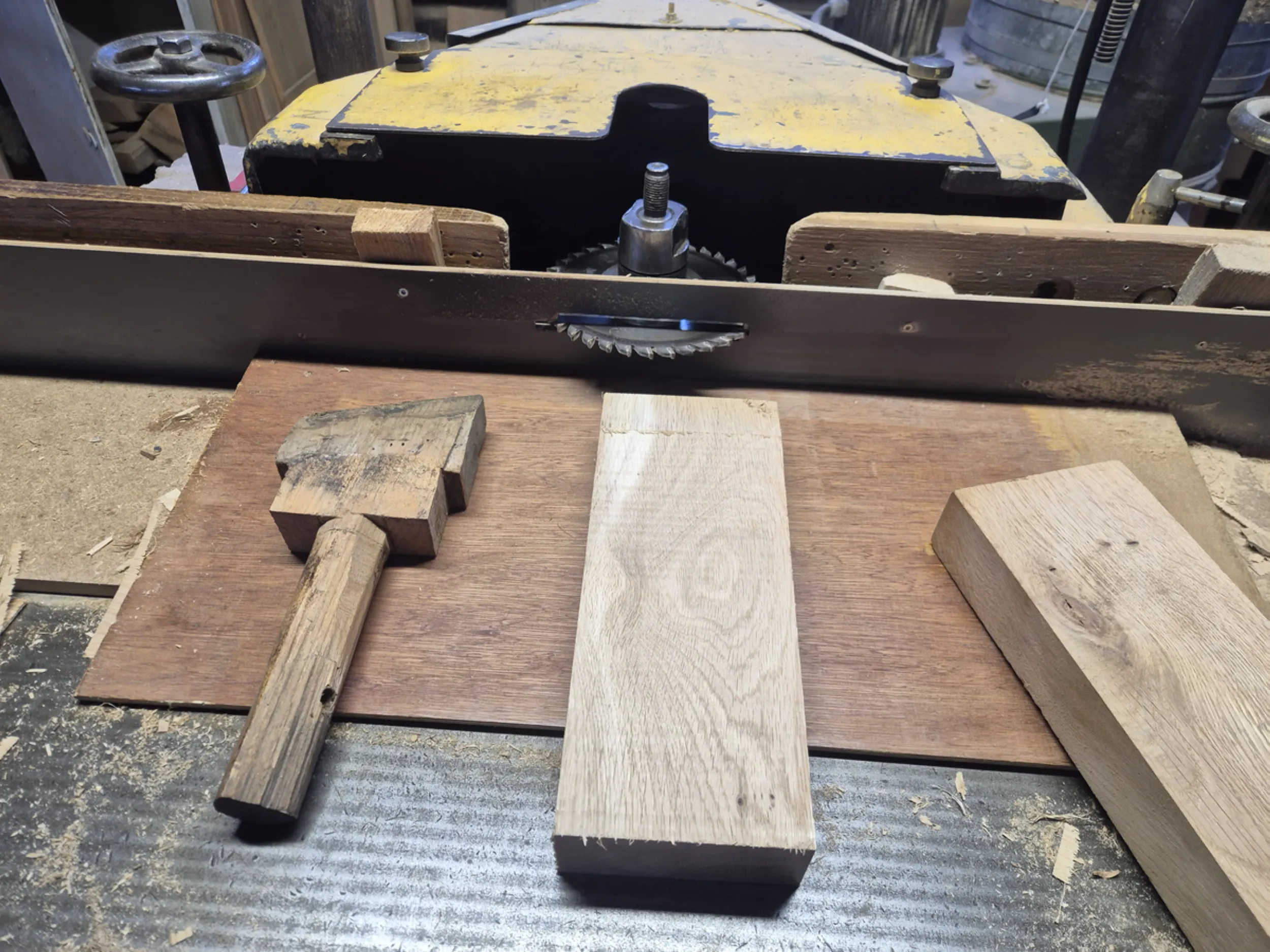

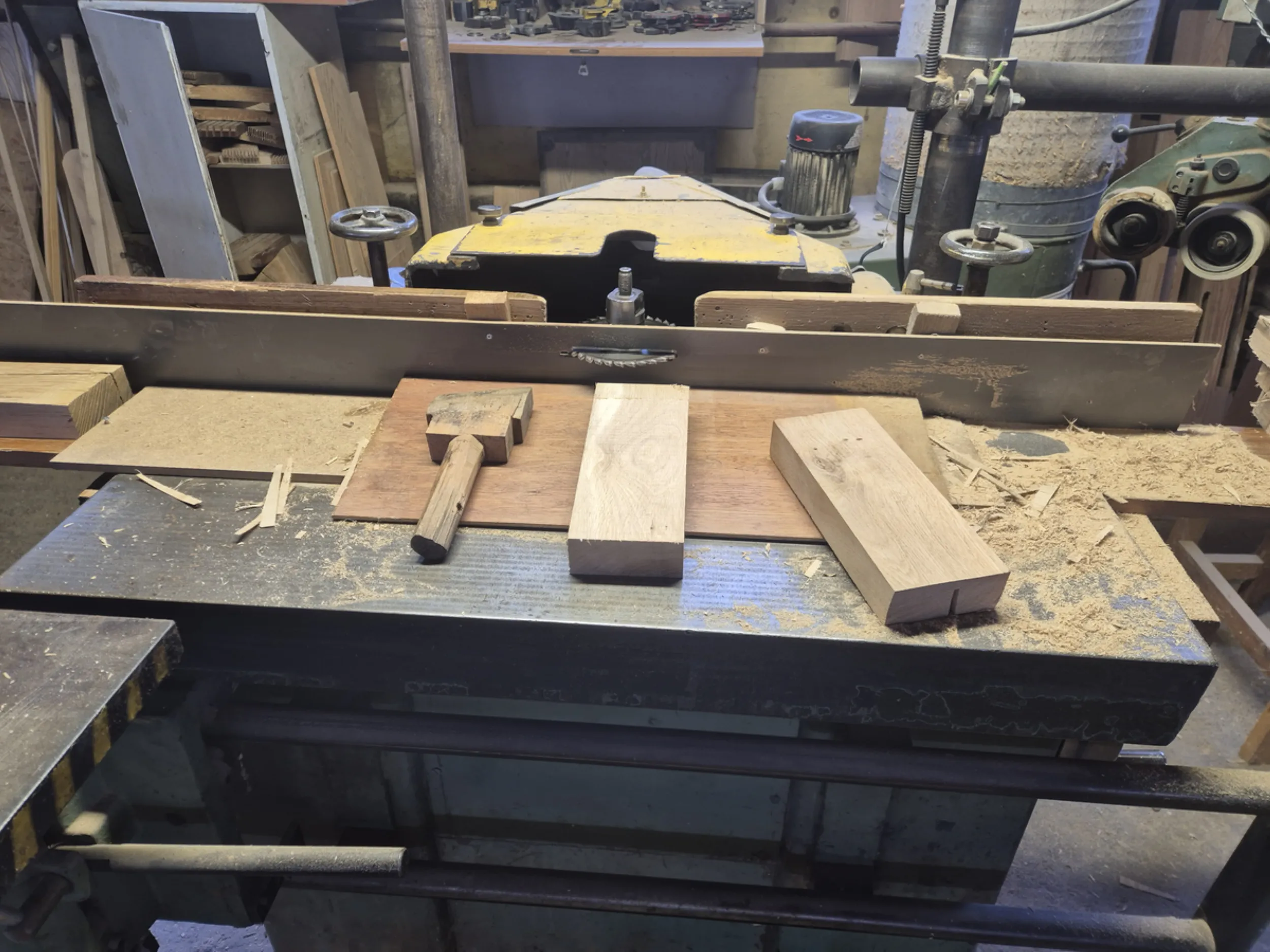

16 – Drewniane zęby przekładni
Jednym z najbardziej charakterystycznych elementów mechanizmu Rurmusa są drewniane zęby współpracujące z kołami przekładni. Ich wykonanie wymagało zachowania jednakowego kształtu, wymiarów oraz kąta osadzenia, ponieważ nawet niewielkie różnice mogły wpływać na płynność pracy całego układu napędowego.

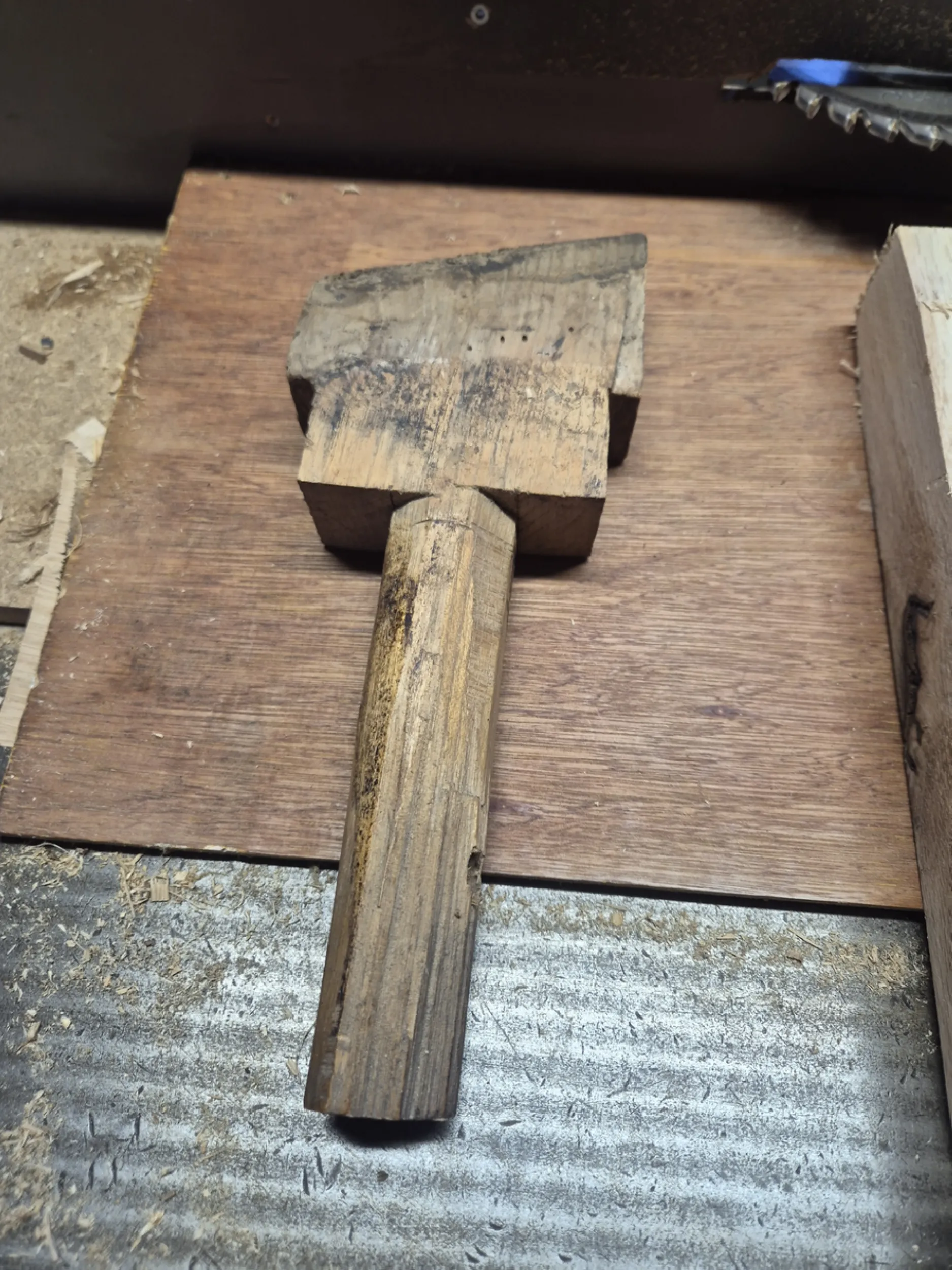

Podstawą produkcji był wzorcowy element określany przez cieśli jako „ząb matka”. To właśnie on wyznaczał geometrię wszystkich kolejnych części i pozwalał zachować pełną powtarzalność wykonania. Każdy ząb był indywidualnie obrabiany, kontrolowany i dopasowywany przed osadzeniem w kole przekładni.
Przedstawione prace pokazują rzadko spotykane dziś rozwiązania techniczne stosowane niegdyś w młynach, tartakach i urządzeniach wodnych. Zamiast metalowych przekładni wykorzystywano drewno, które przy odpowiednim wykonaniu zapewniało trwałą i skuteczną pracę mechanizmu przez wiele lat.
- projekt rurmus -

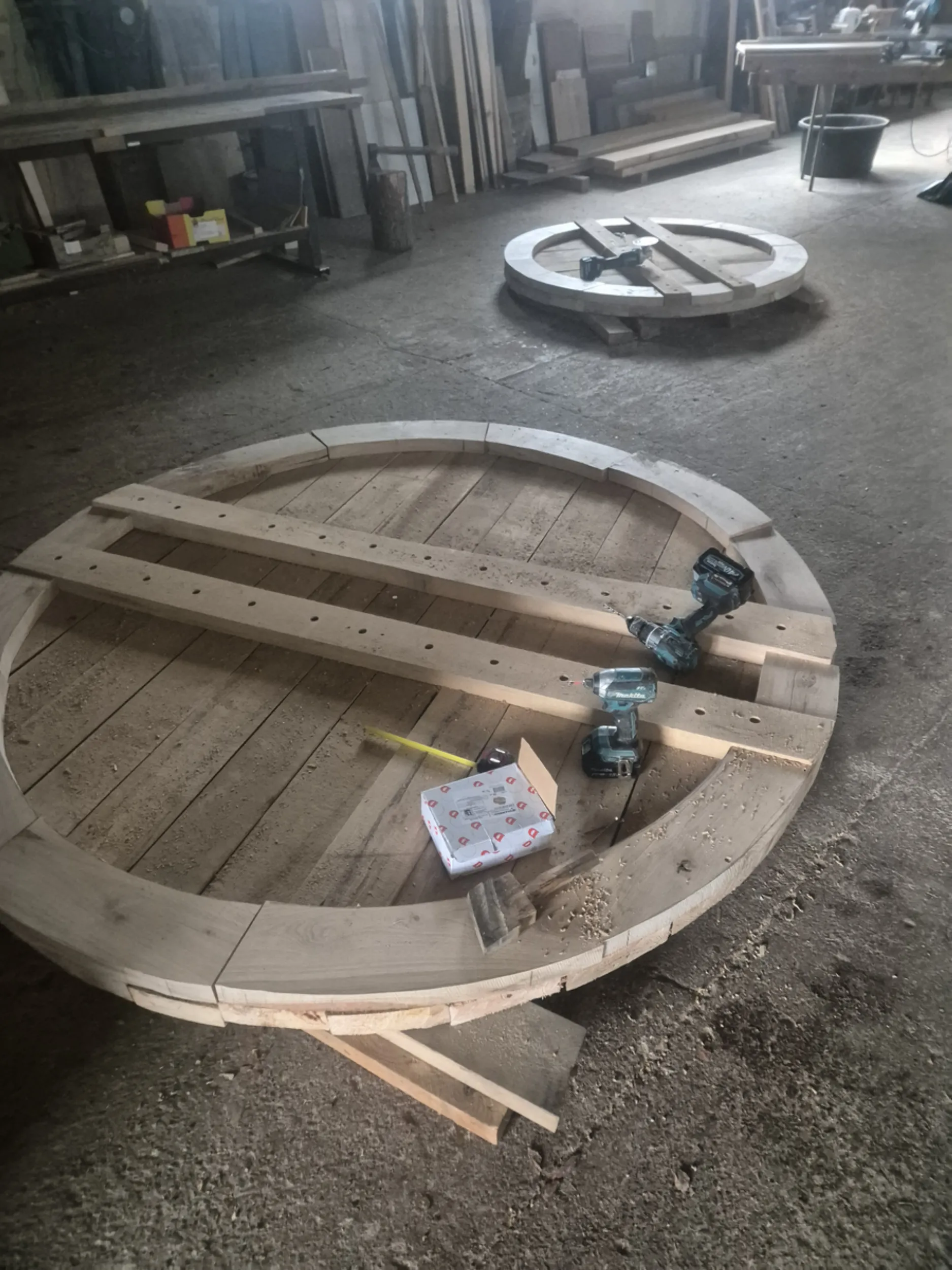

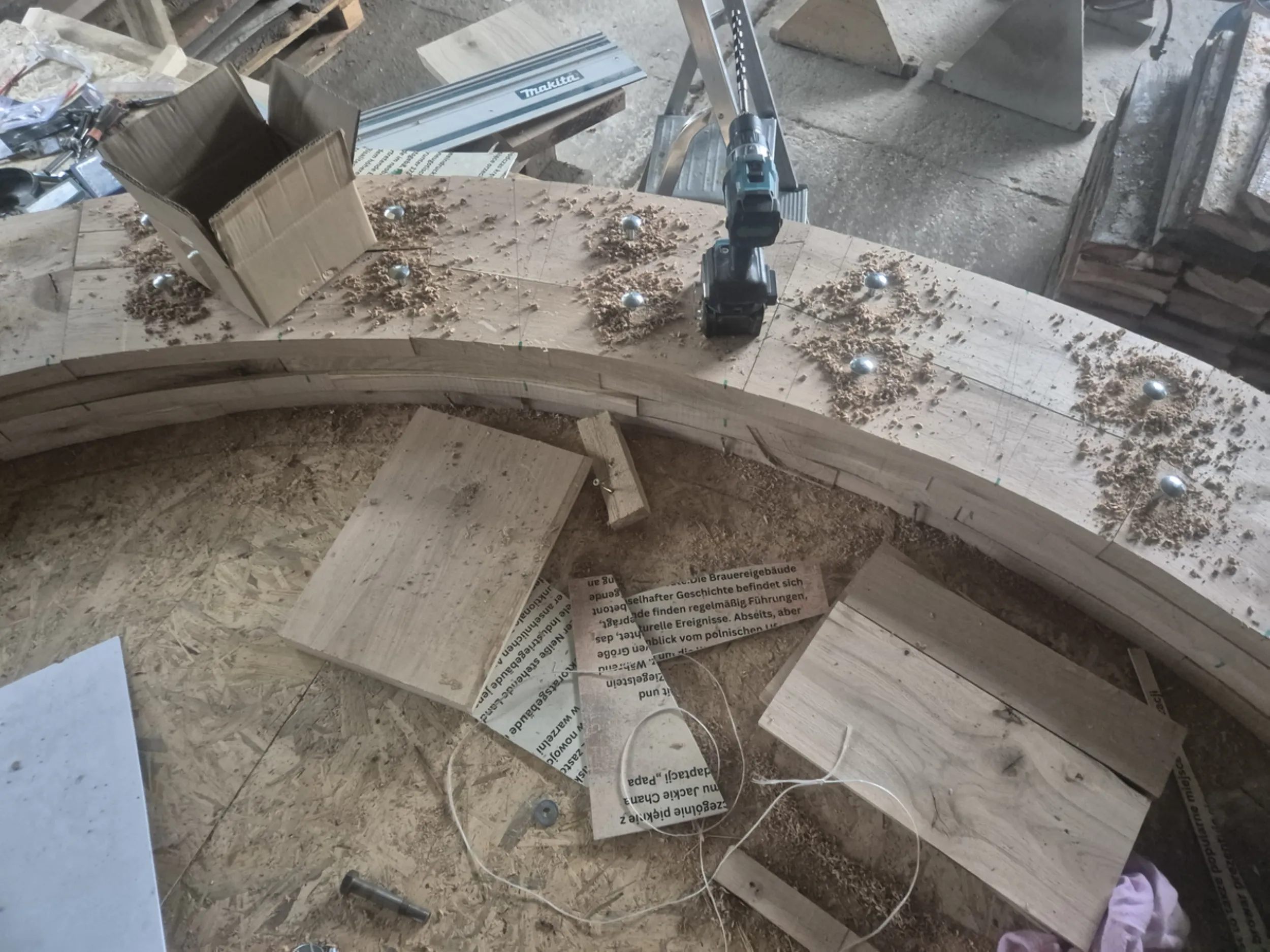

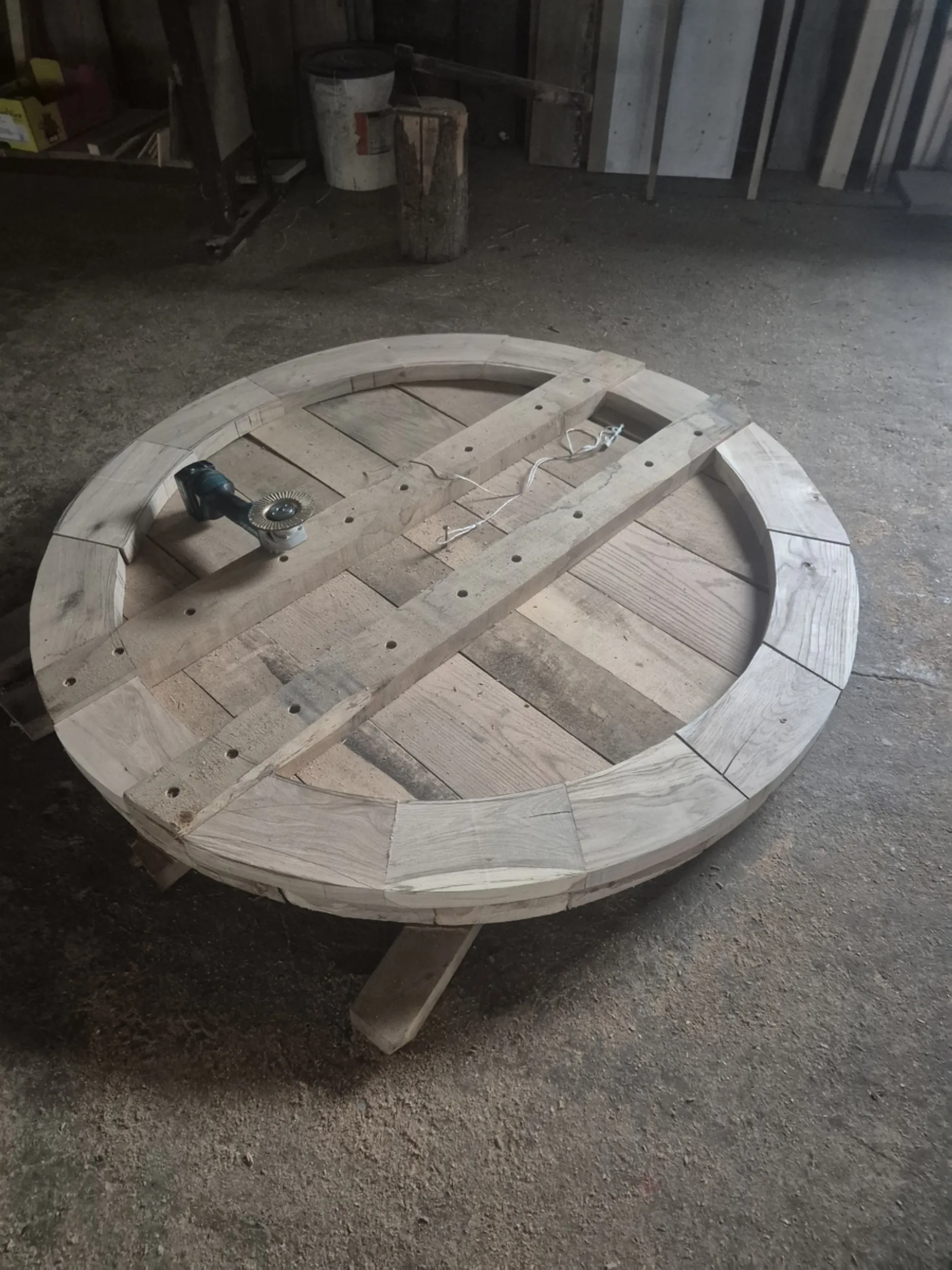

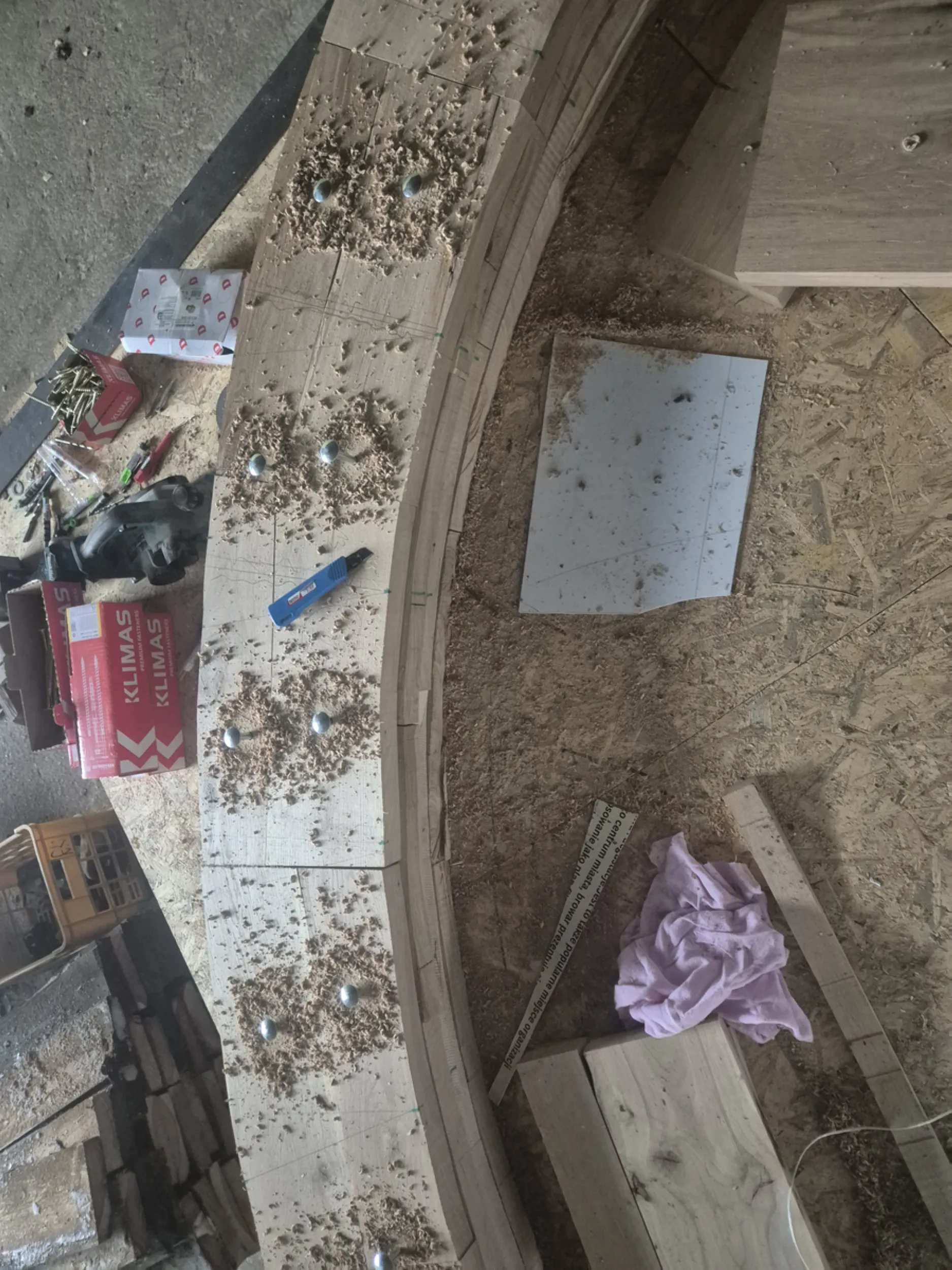

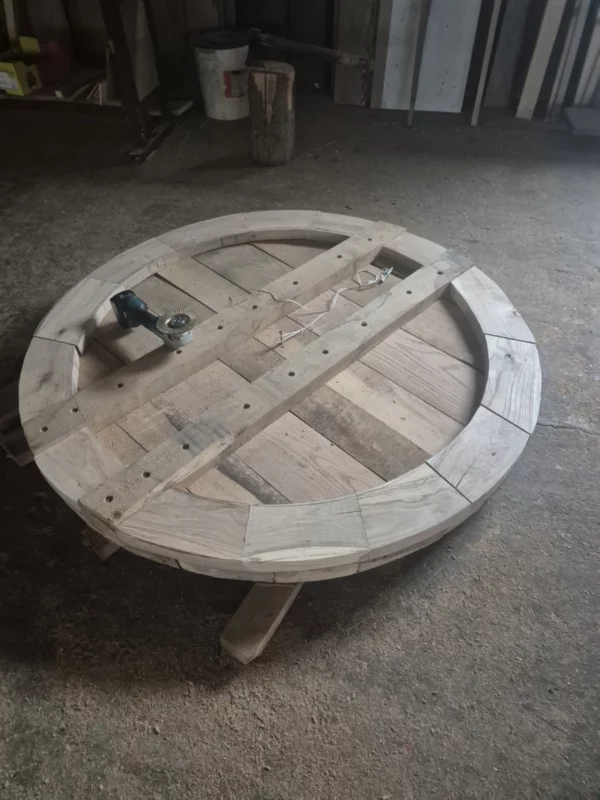

17 – Drewniane koła zębate przekładni Rurmusa
Mechanizm Rurmusa opiera się na dużych drewnianych kołach zębatych, których zadaniem jest przenoszenie napędu pomiędzy poszczególnymi częściami urządzenia. Prace obejmowały przygotowanie wieńców kół, wykonanie połączeń segmentowych oraz dopasowanie elementów tworzących ich konstrukcję nośną.
Szczególnego znaczenia wymagało zachowanie dokładnego podziału obwodu oraz właściwego rozmieszczenia miejsc przeznaczonych pod osadzenie drewnianych zębów. Od precyzji wykonania zależała późniejsza współpraca wszystkich elementów przekładni oraz równomierne przenoszenie sił podczas pracy urządzenia.
Powstające koła są przykładem dawnych rozwiązań technicznych spotykanych w historycznych młynach i urządzeniach wodnych. Ich duże rozmiary, złożona geometria oraz konieczność zachowania wysokiej dokładności wykonania sprawiają, że należą do najbardziej wymagających elementów całego mechanizmu Rurmusa.
- projekt rurmus -

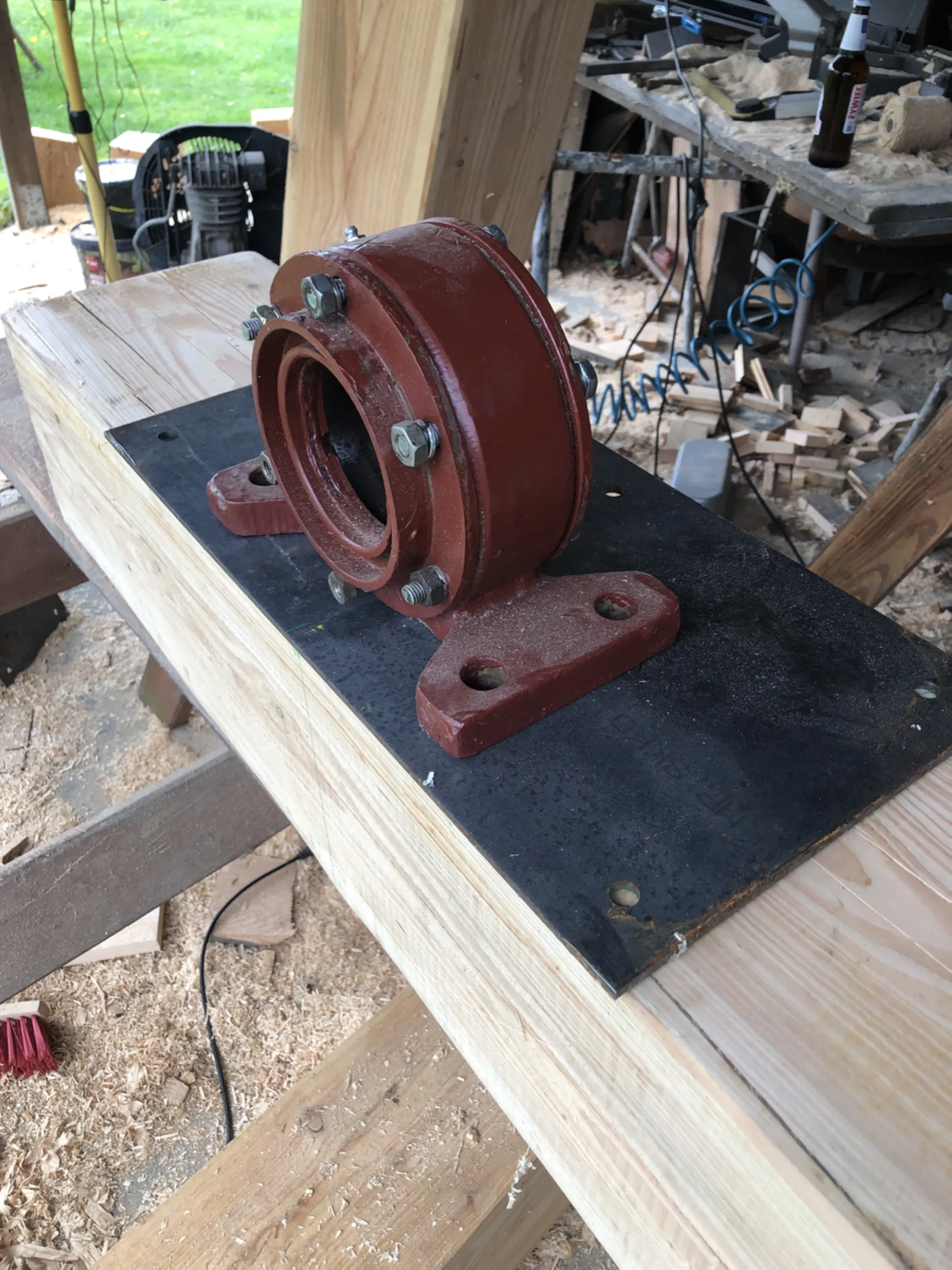

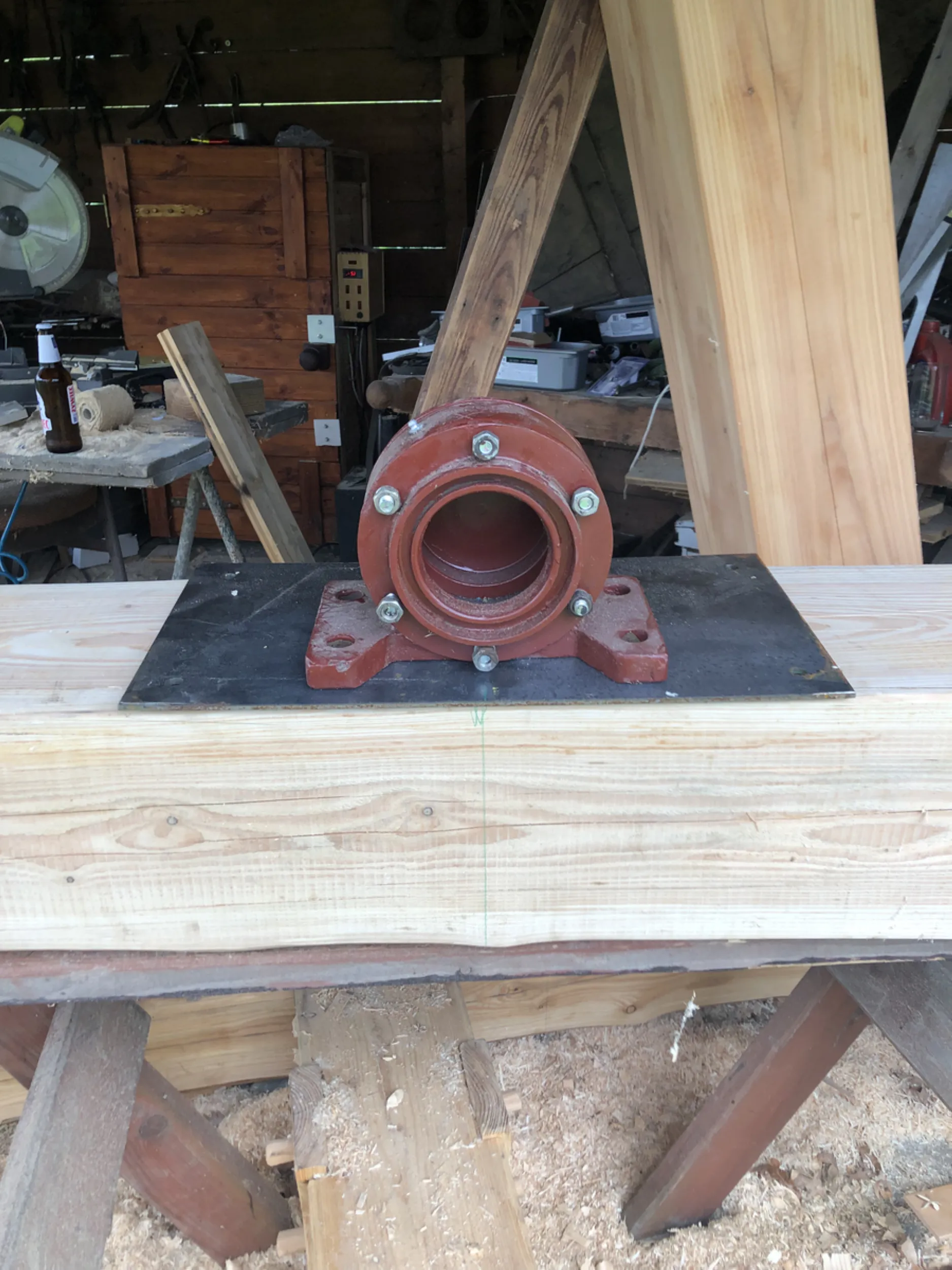

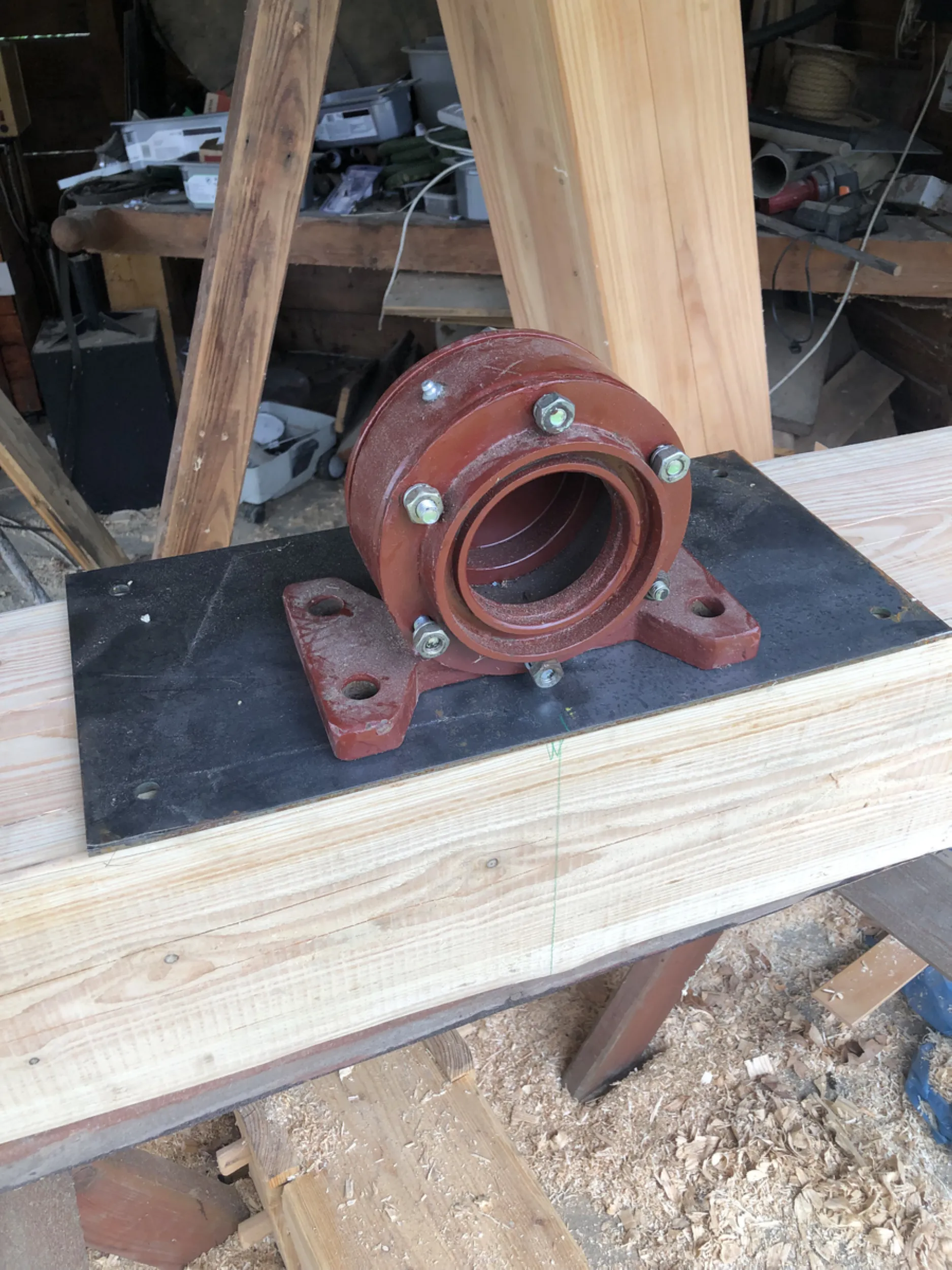

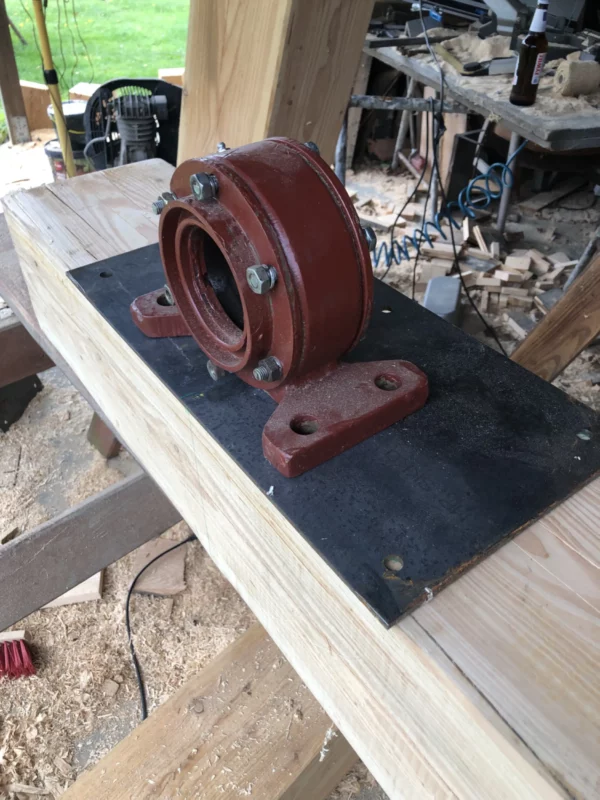

18 – Łożyska i podparcie osi koła wodnego
Sprawne działanie koła wodnego wymaga odpowiedniego podparcia jego osi oraz zapewnienia możliwie płynnego ruchu całej konstrukcji. Prace koncentrowały się na przygotowaniu elementów łożyskowania, które przejmują ciężar koła oraz obciążenia powstające podczas jego pracy.
Znaczną część czasu poświęcono dopasowaniu powierzchni współpracujących ze sobą elementów, kontroli wymiarów oraz zachowaniu współosiowości całego układu. W konstrukcjach tego typu nawet niewielkie odchylenia mogły prowadzić do zwiększonych oporów ruchu, przyspieszonego zużycia lub nierównomiernej pracy mechanizmu.
Przedstawione rozwiązania nawiązują do dawnych urządzeń wodnych, w których trwałość i niezawodność zależały od jakości wykonania każdego detalu. Odpowiednio przygotowane podparcie osi stanowi jeden z kluczowych elementów zapewniających bezpieczną i wieloletnią pracę koła wodnego.
- projekt rurmus -

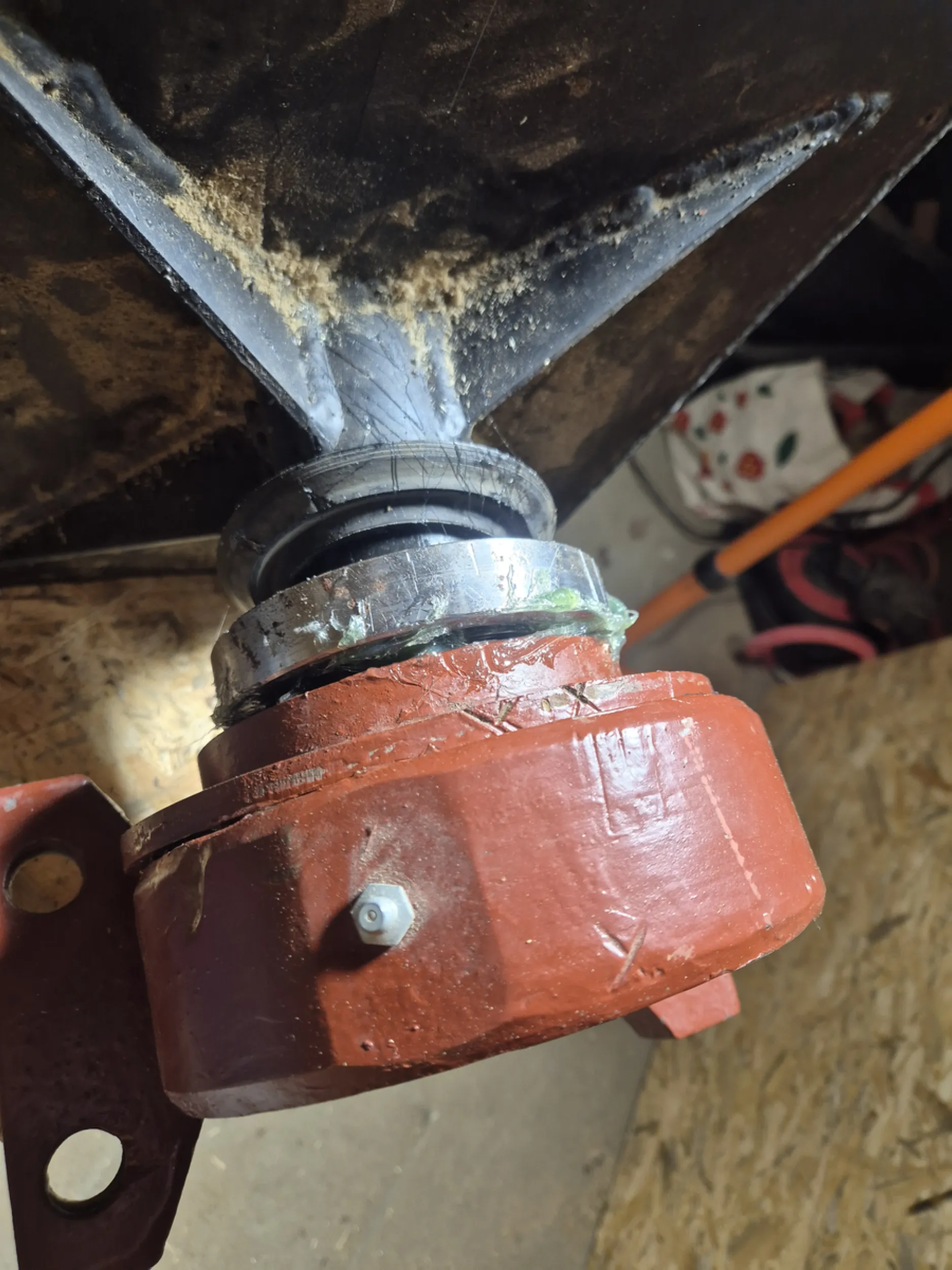

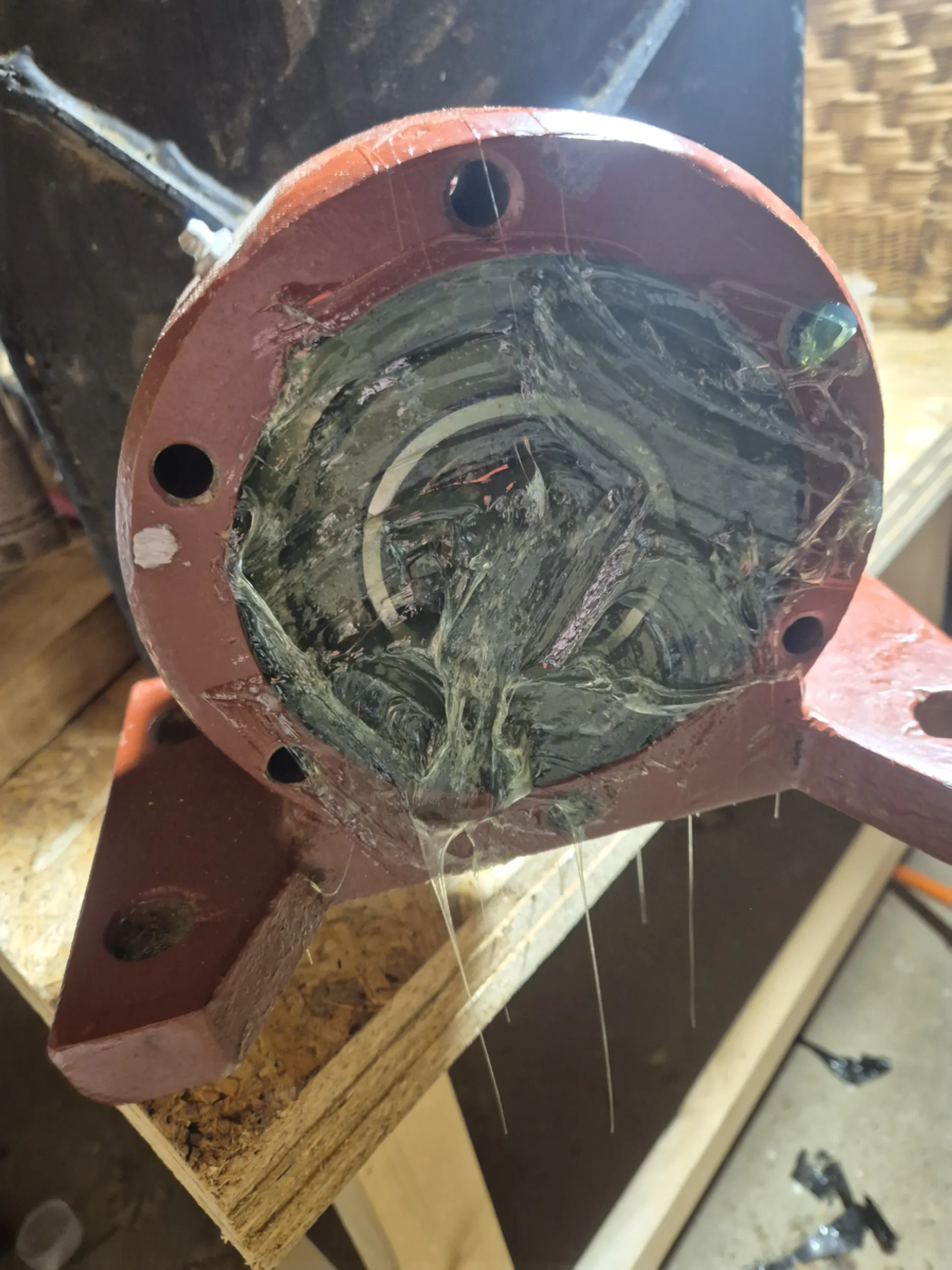

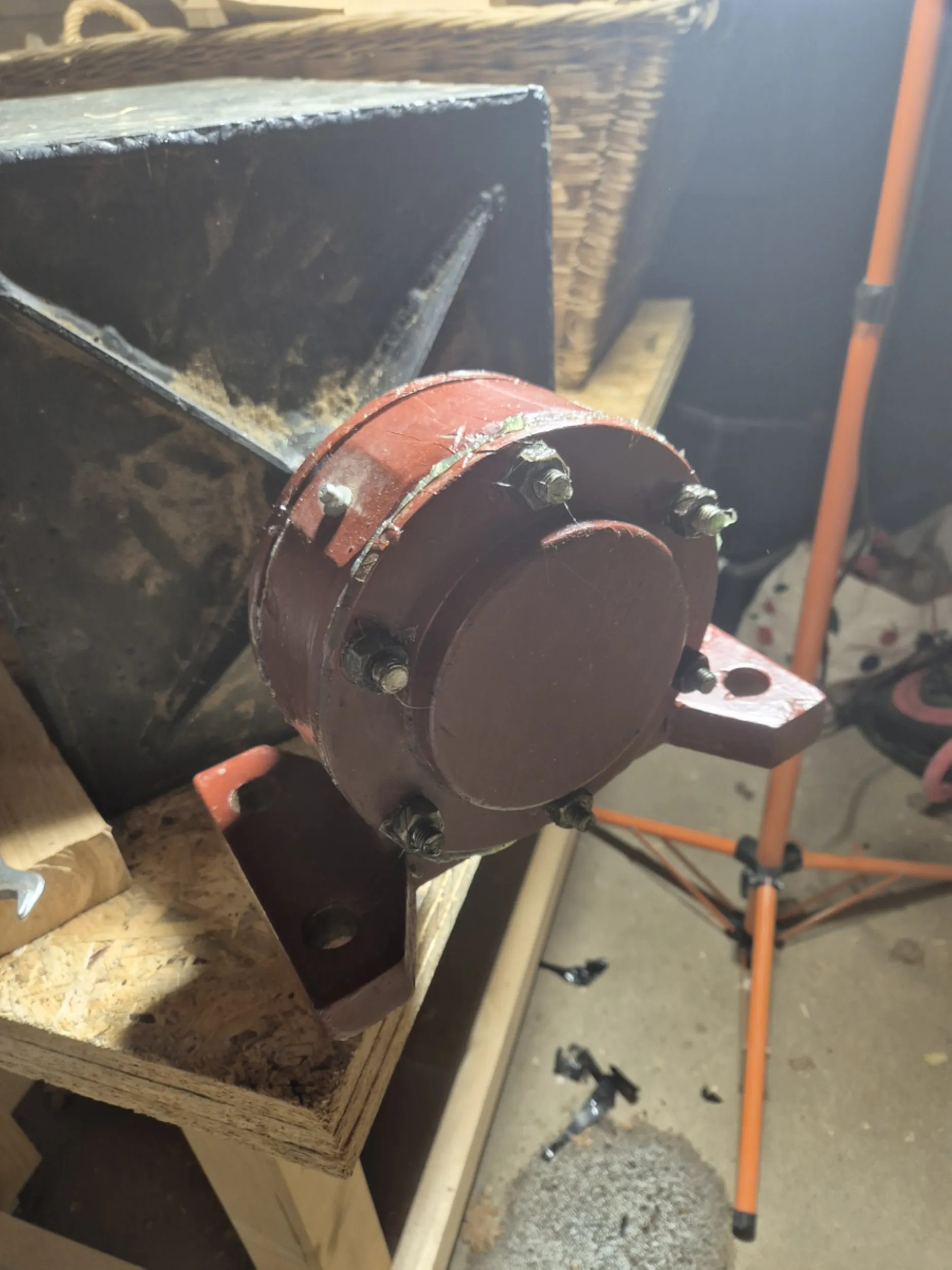

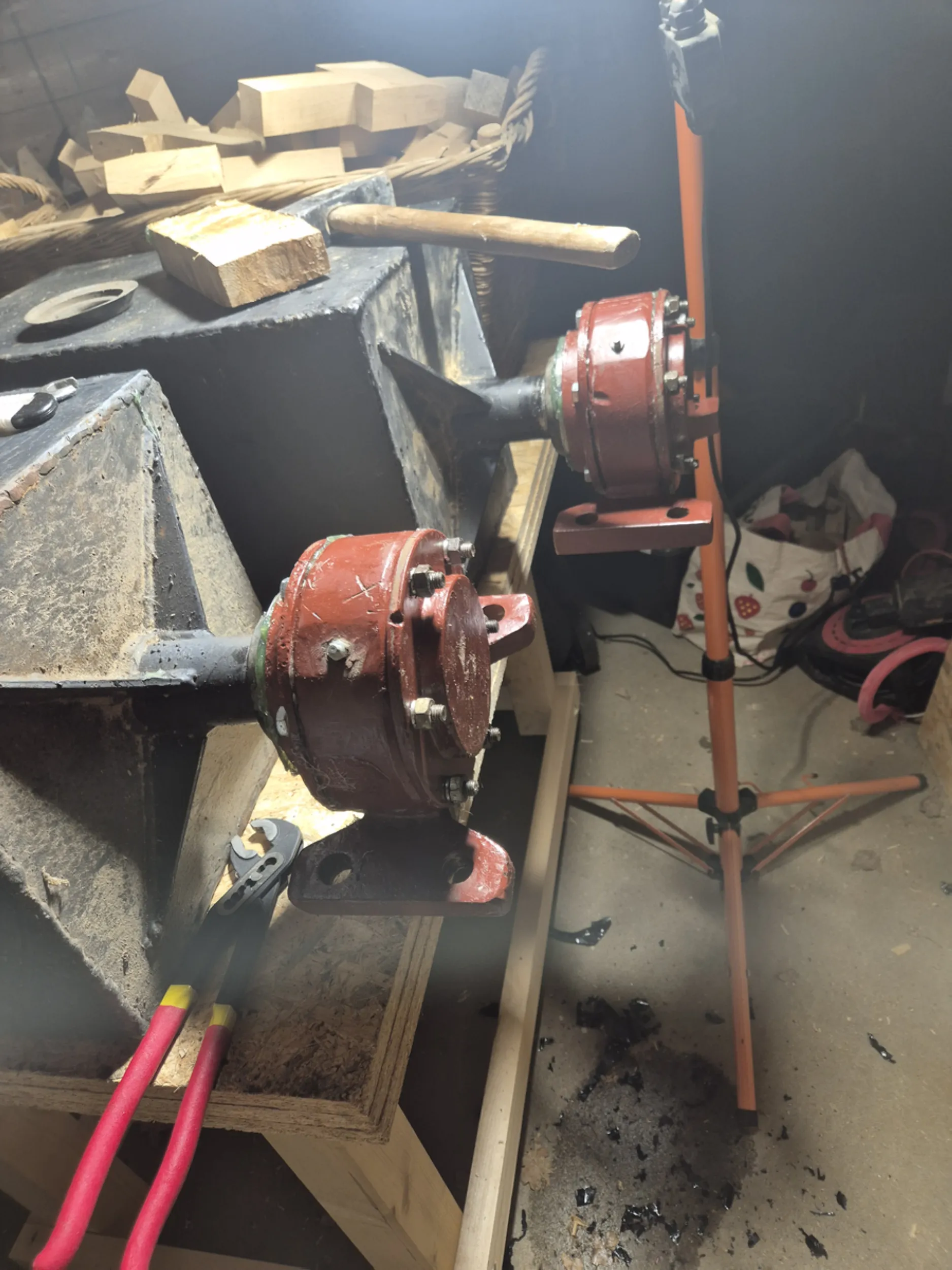

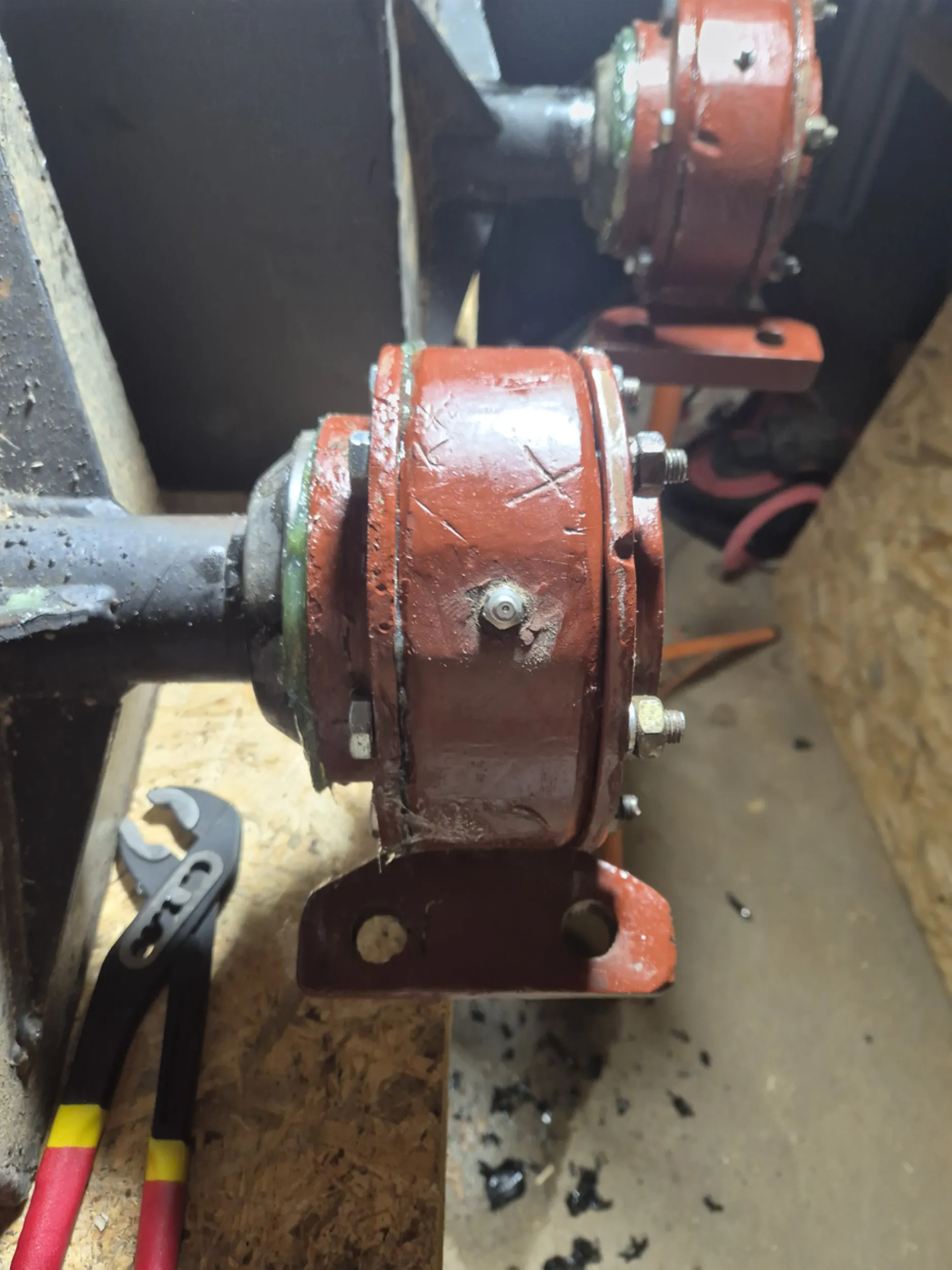

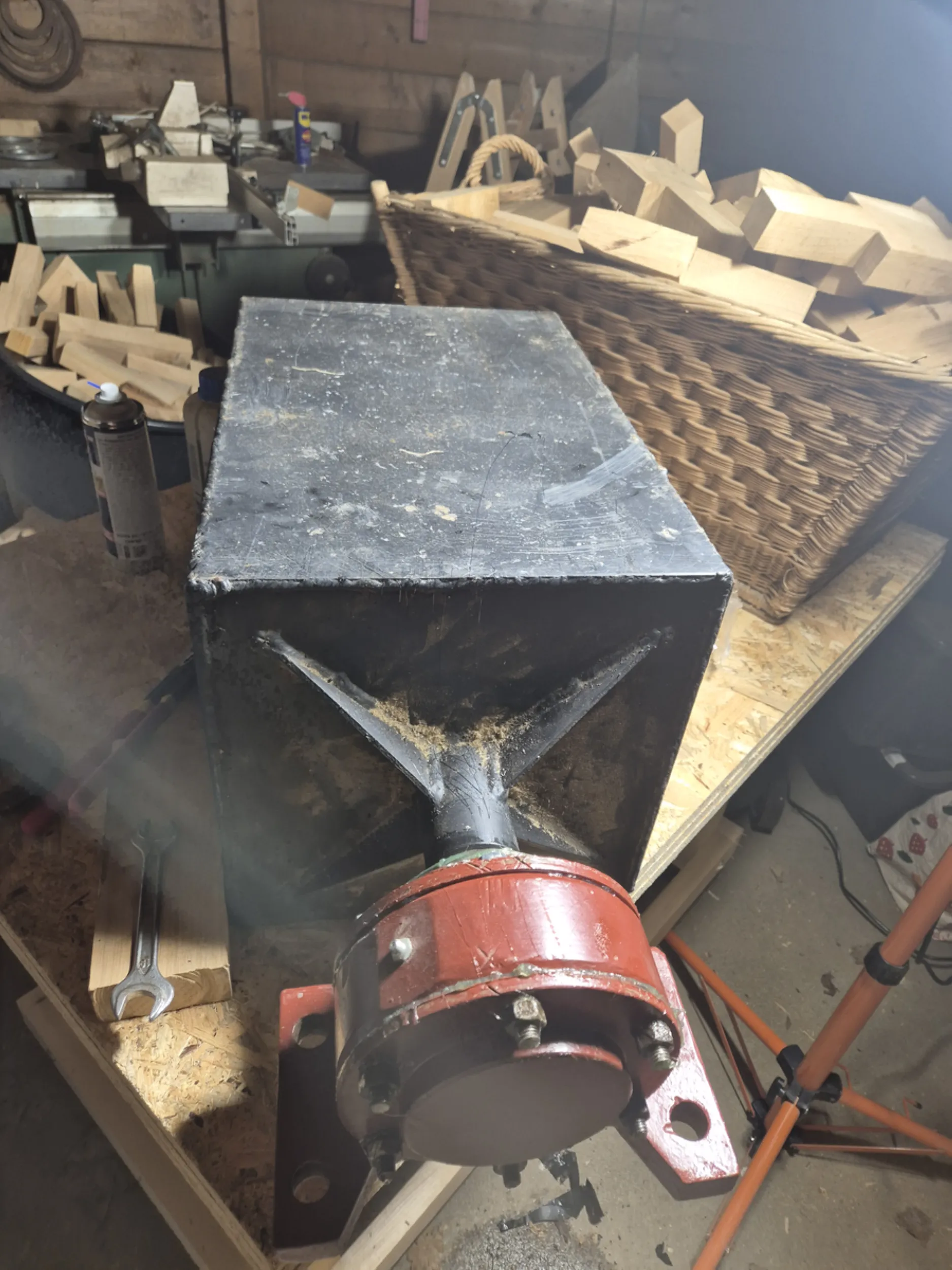

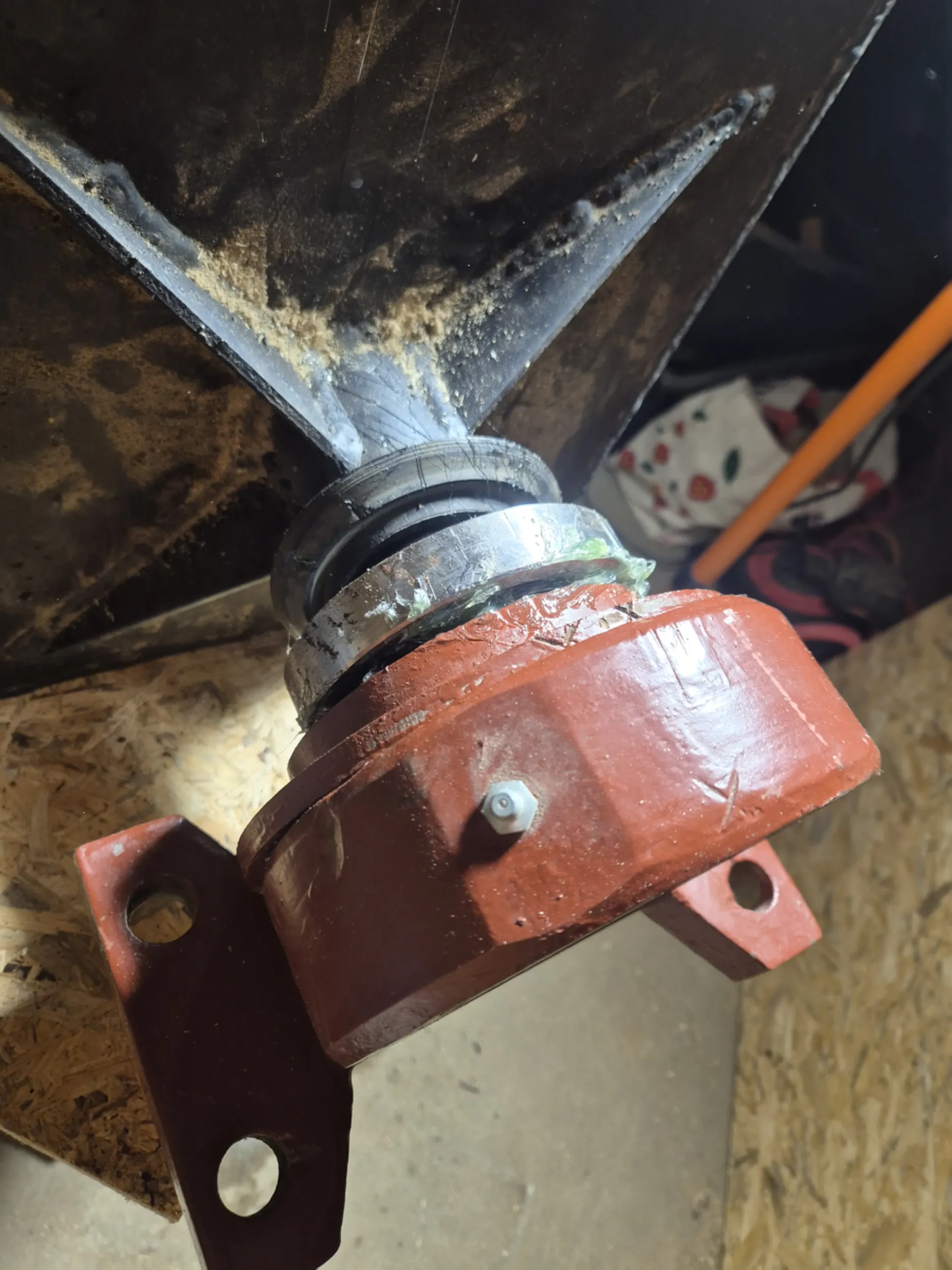

19 – Panewki i powierzchnie ślizgowe osi koła wodnego
Oprócz samej osi i jej podparcia istotną rolę odgrywają elementy odpowiedzialne za ograniczenie tarcia podczas pracy koła wodnego. Prace obejmowały dopasowanie panewek, przygotowanie powierzchni ślizgowych oraz kontrolę współpracy wszystkich części tworzących układ obrotowy.
Każda powierzchnia robocza wymagała starannej obróbki i pasowania, ponieważ od dokładności wykonania zależała płynność ruchu całej konstrukcji. Zachowanie odpowiednich luzów roboczych pozwalało na swobodny obrót osi przy jednoczesnym bezpiecznym przenoszeniu znacznych obciążeń powstających podczas pracy urządzenia.
Rozwiązania tego typu były powszechnie stosowane w historycznych młynach i urządzeniach wodnych. O jakości wykonania decydowała wiedza rzemieślnika oraz umiejętność uzyskania właściwego kontaktu pomiędzy współpracującymi elementami bez wykorzystania nowoczesnych systemów łożyskowych.
- projekt rurmus -

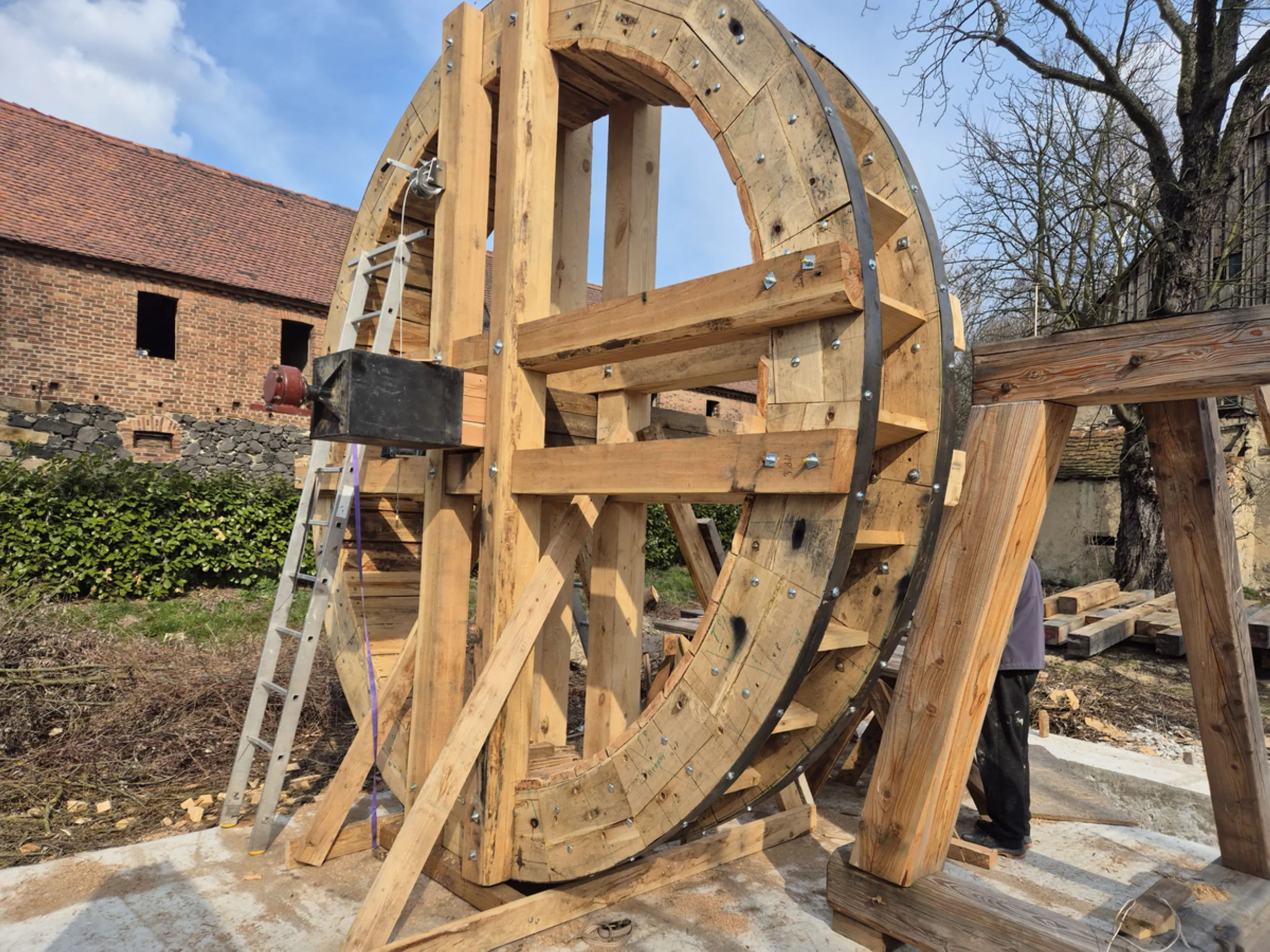

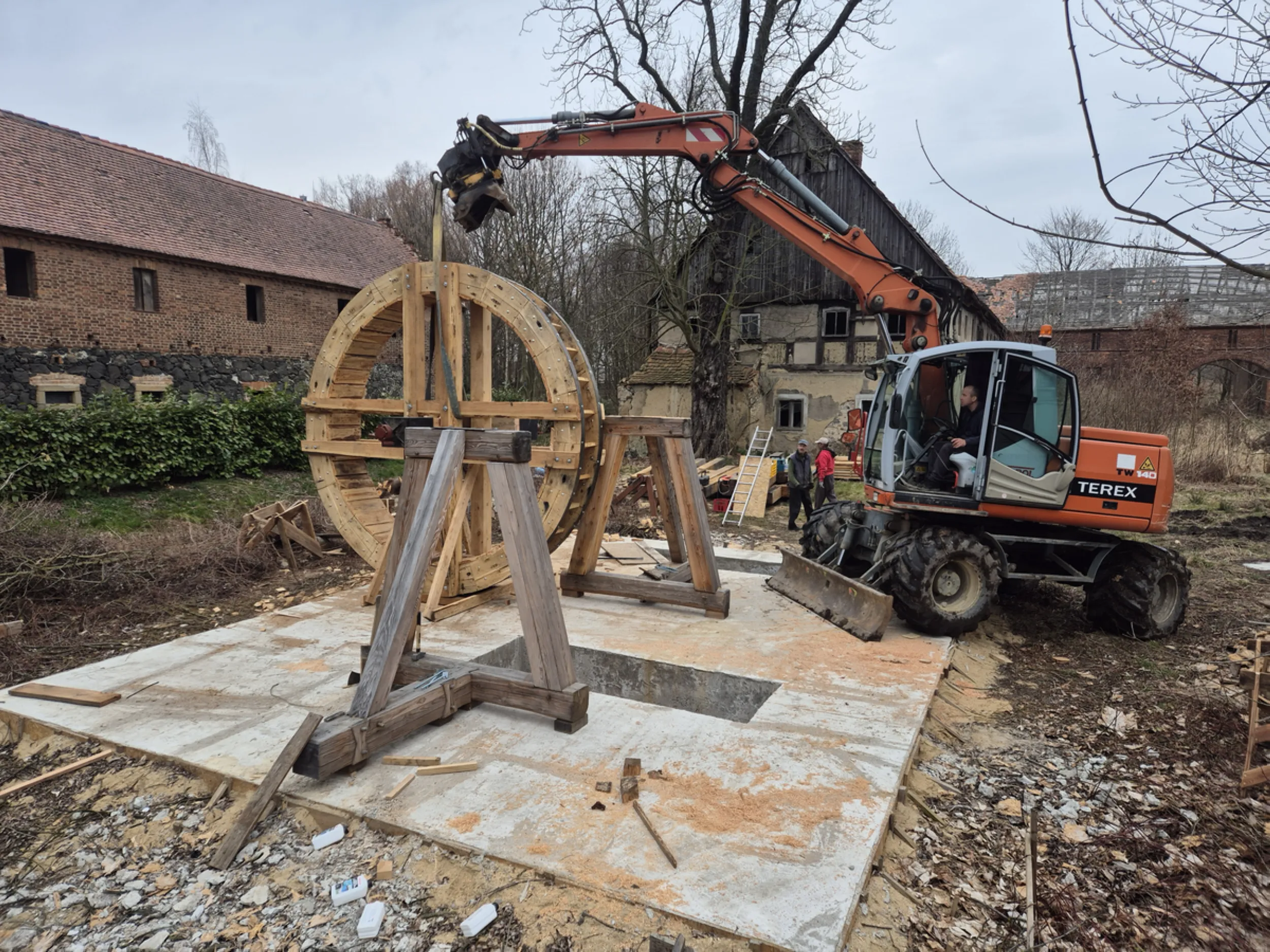

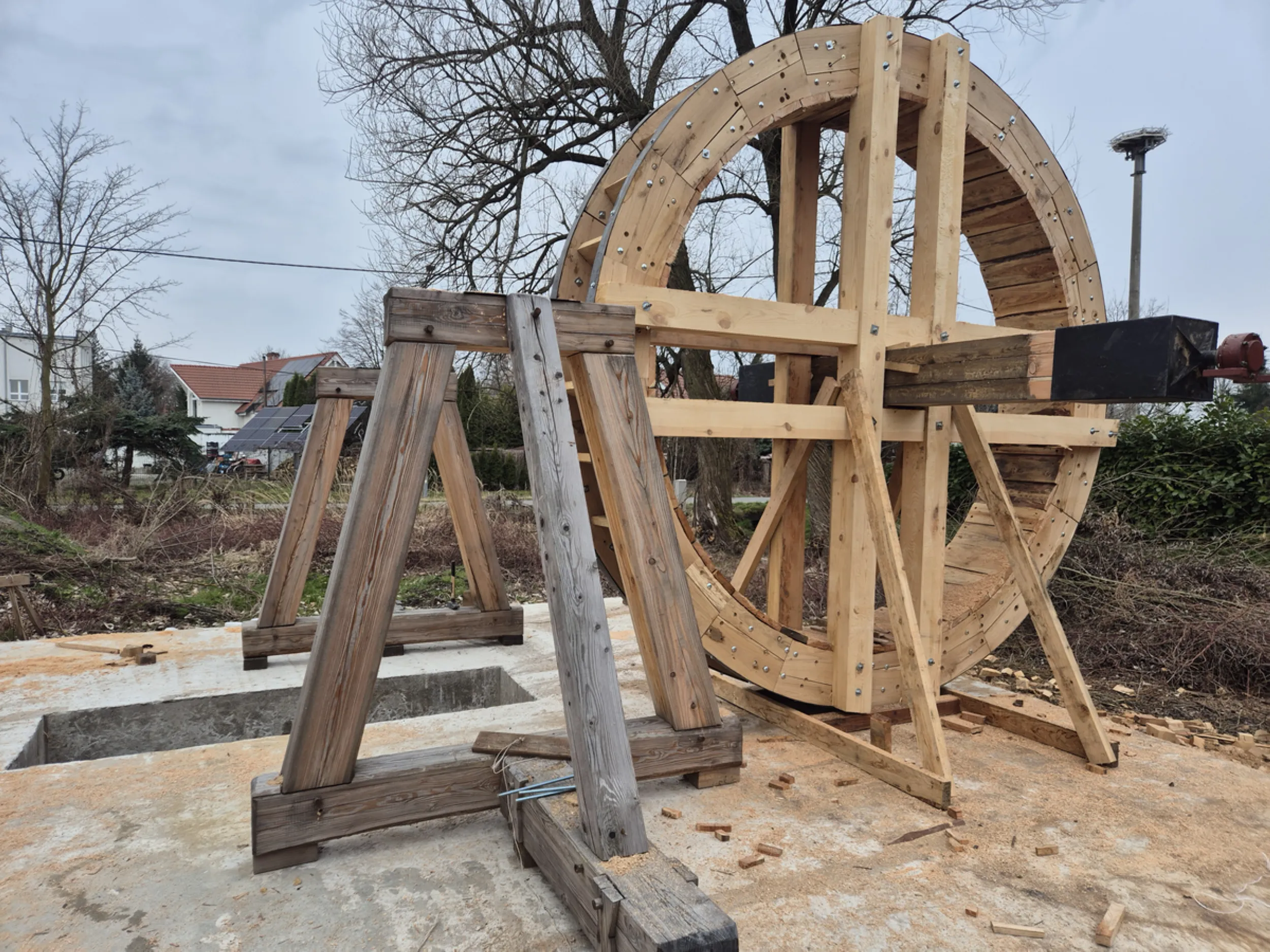

20 – Pierwsze osadzenie koła wodnego na osi
Przedstawione prace pokazują moment połączenia największych elementów całego urządzenia – koła wodnego, osi oraz układu podparcia. Był to jeden z najważniejszych sprawdzianów dokładności wykonania wszystkich wcześniejszych elementów, ponieważ dopiero po ich połączeniu można było ocenić rzeczywistą geometrię całej konstrukcji.
Znaczną uwagę poświęcono współosiowości układu, równomiernemu rozłożeniu ciężaru oraz swobodnej pracy koła na przygotowanych podporach. Duże gabaryty konstrukcji wymagały ostrożnego manewrowania i wielokrotnych kontroli ustawienia poszczególnych elementów względem siebie.
To etap, podczas którego pojedyncze części przestają być oddzielnymi elementami warsztatowymi i zaczynają tworzyć funkcjonujący zespół mechaniczny. Właśnie wtedy po raz pierwszy można ocenić proporcje, skalę oraz sposób pracy przyszłego napędu Rurmusa.
- projekt rurmus -

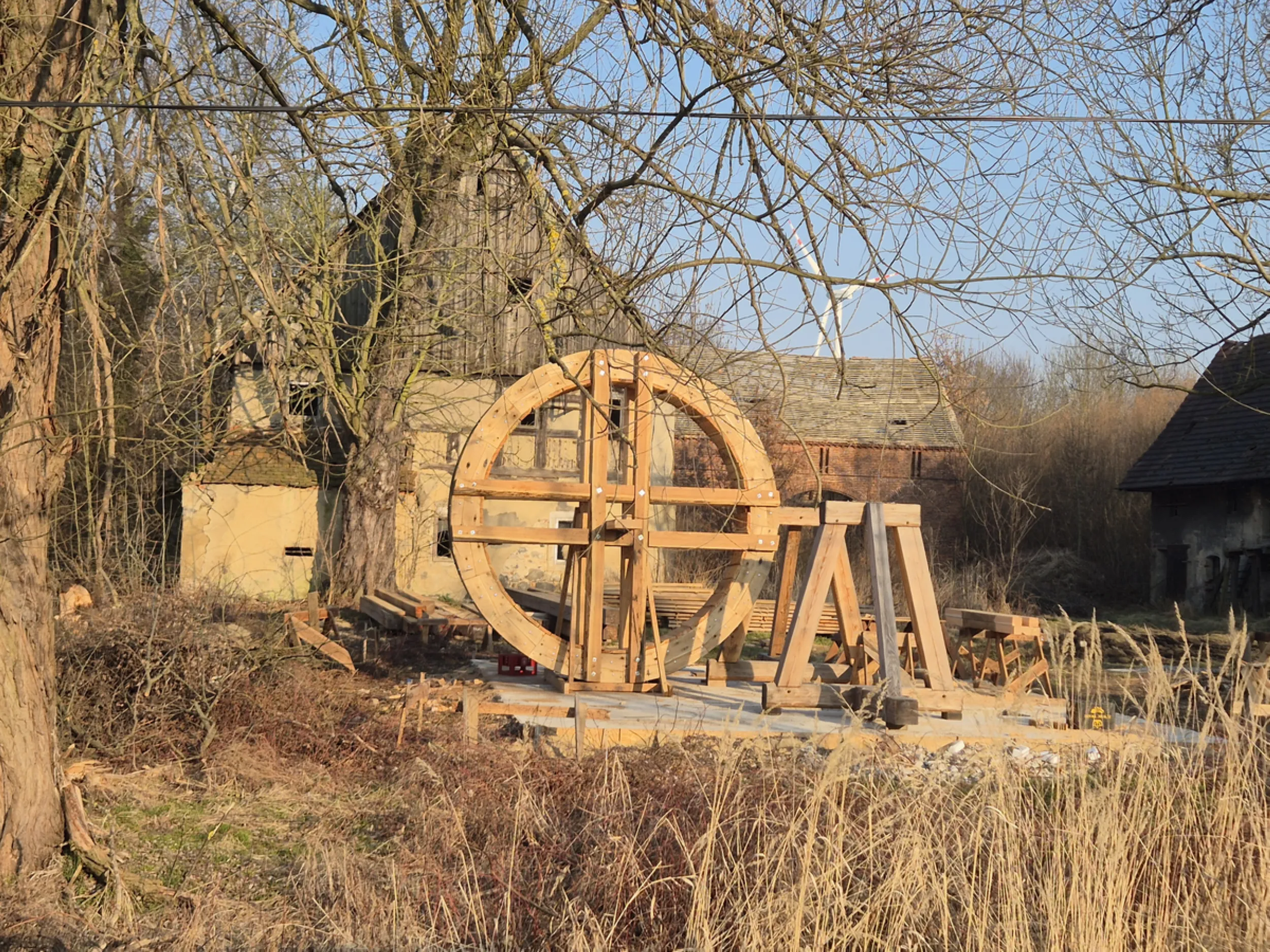

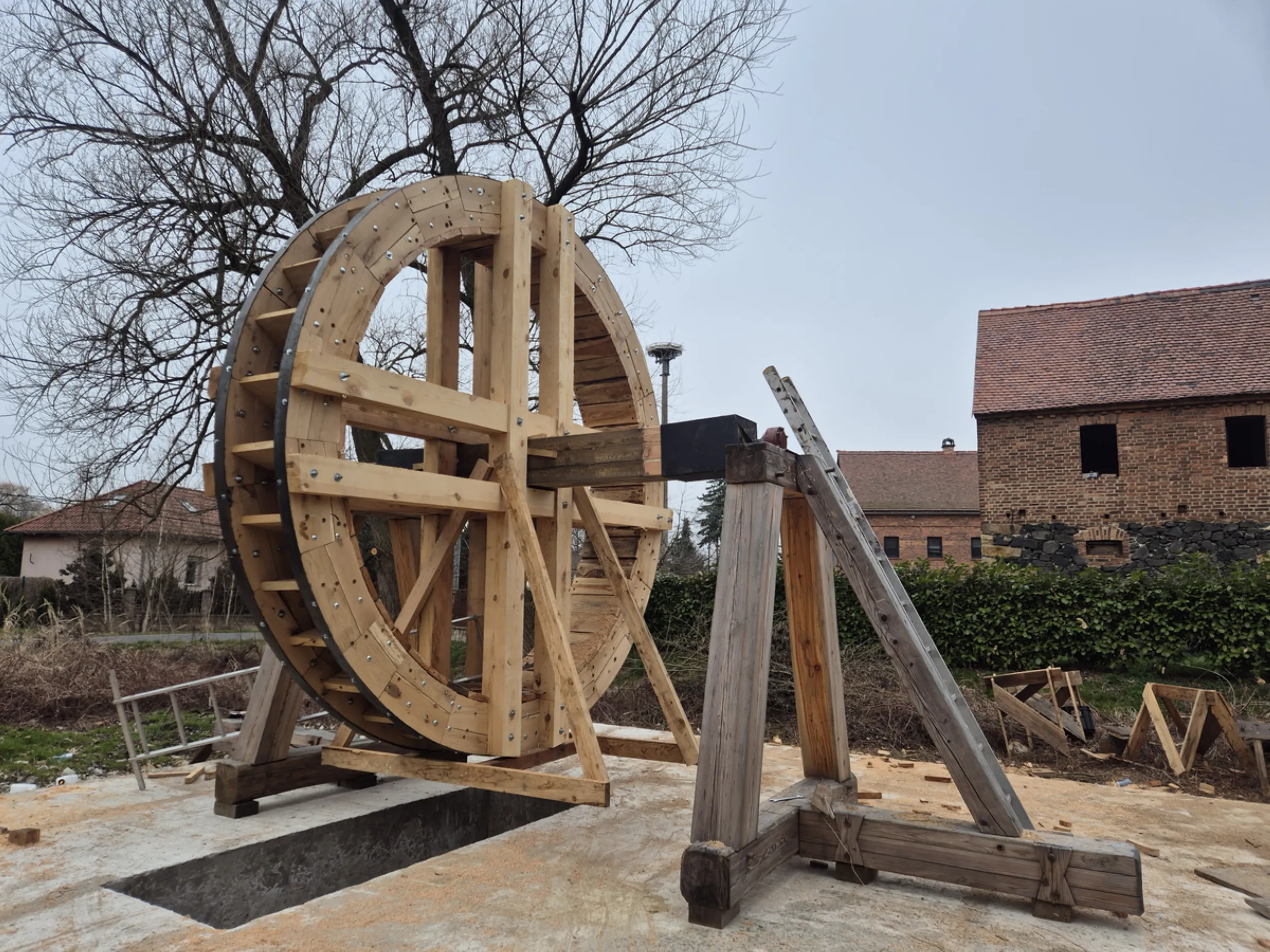

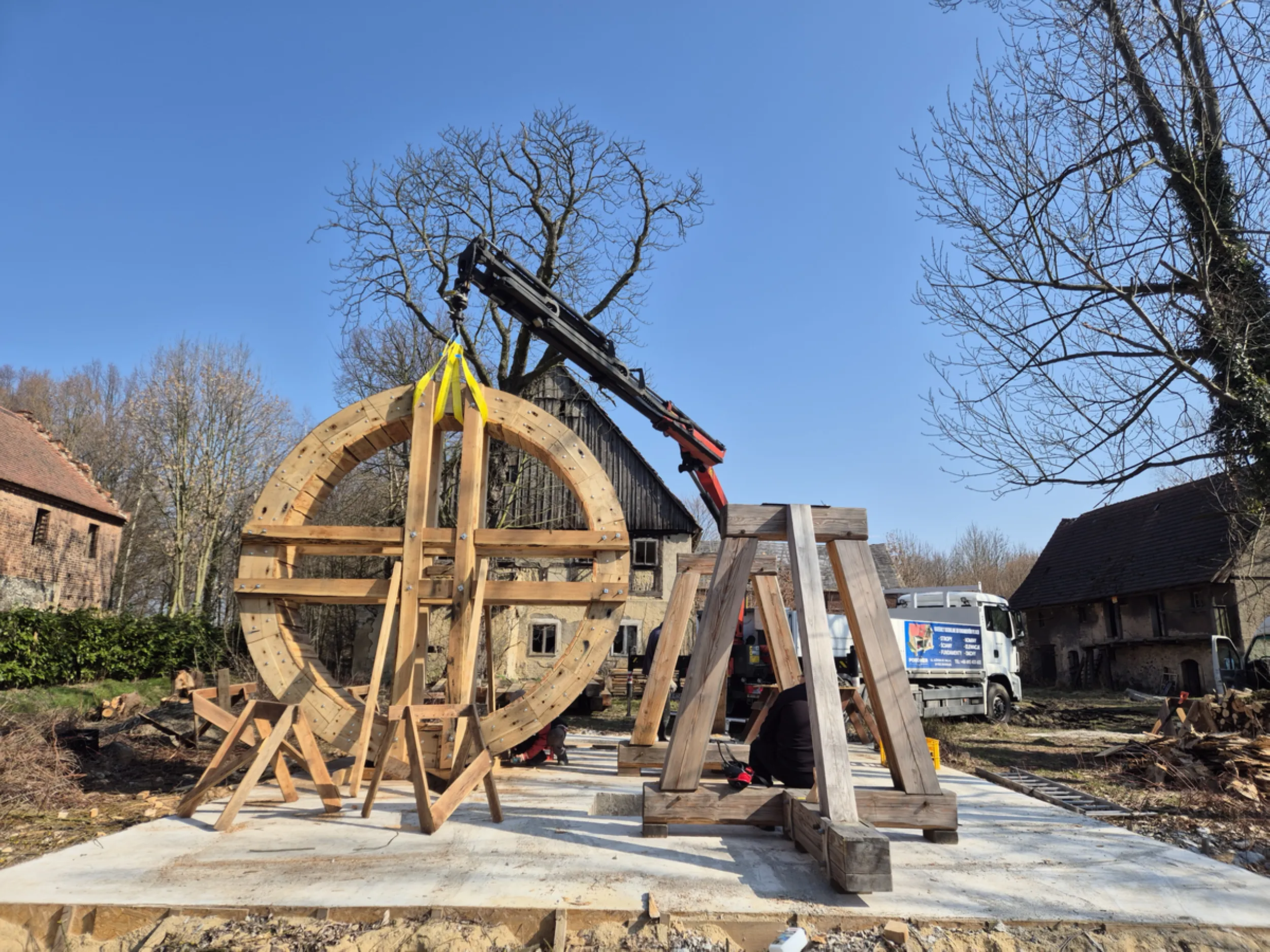

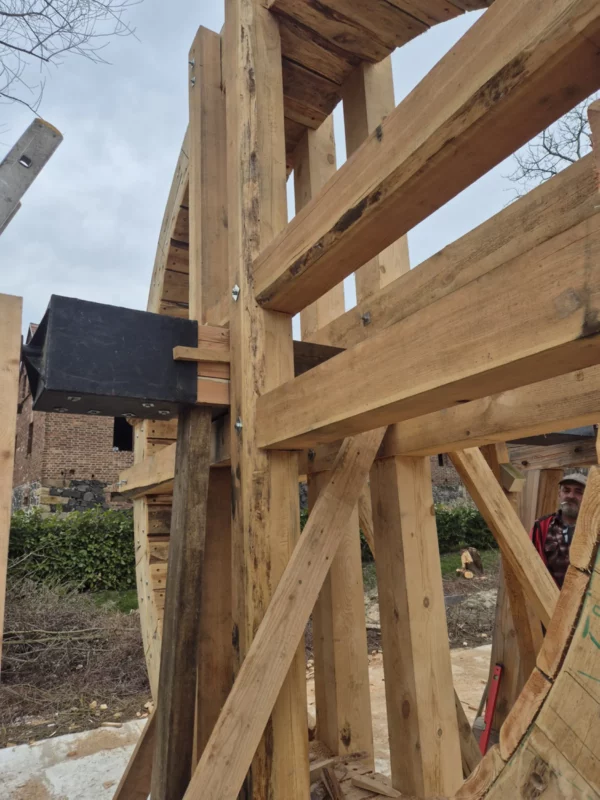

21 – Koło wodne w położeniu roboczym
Koło wodne osiągnęło położenie zbliżone do docelowego miejsca pracy, dzięki czemu możliwa była ocena jego współpracy z konstrukcją Rurmusa. Widoczne są elementy podparcia, oś główna oraz układ nośny odpowiedzialny za przenoszenie znacznych obciążeń powstających podczas ruchu całego urządzenia.
Istotnym elementem prac była kontrola wzajemnego ustawienia koła, osi oraz konstrukcji wsporczej. Duże znaczenie miało zachowanie odpowiednich odległości, poziomów oraz geometrii całego układu, ponieważ od tych parametrów zależy późniejsza sprawność i trwałość mechanizmu.
To moment, w którym można już zobaczyć rzeczywistą skalę przedsięwzięcia. Główny element napędowy Rurmusa zajmuje swoje miejsce w konstrukcji i zaczyna tworzyć spójny układ z pozostałymi częściami urządzenia.
- projekt rurmus -

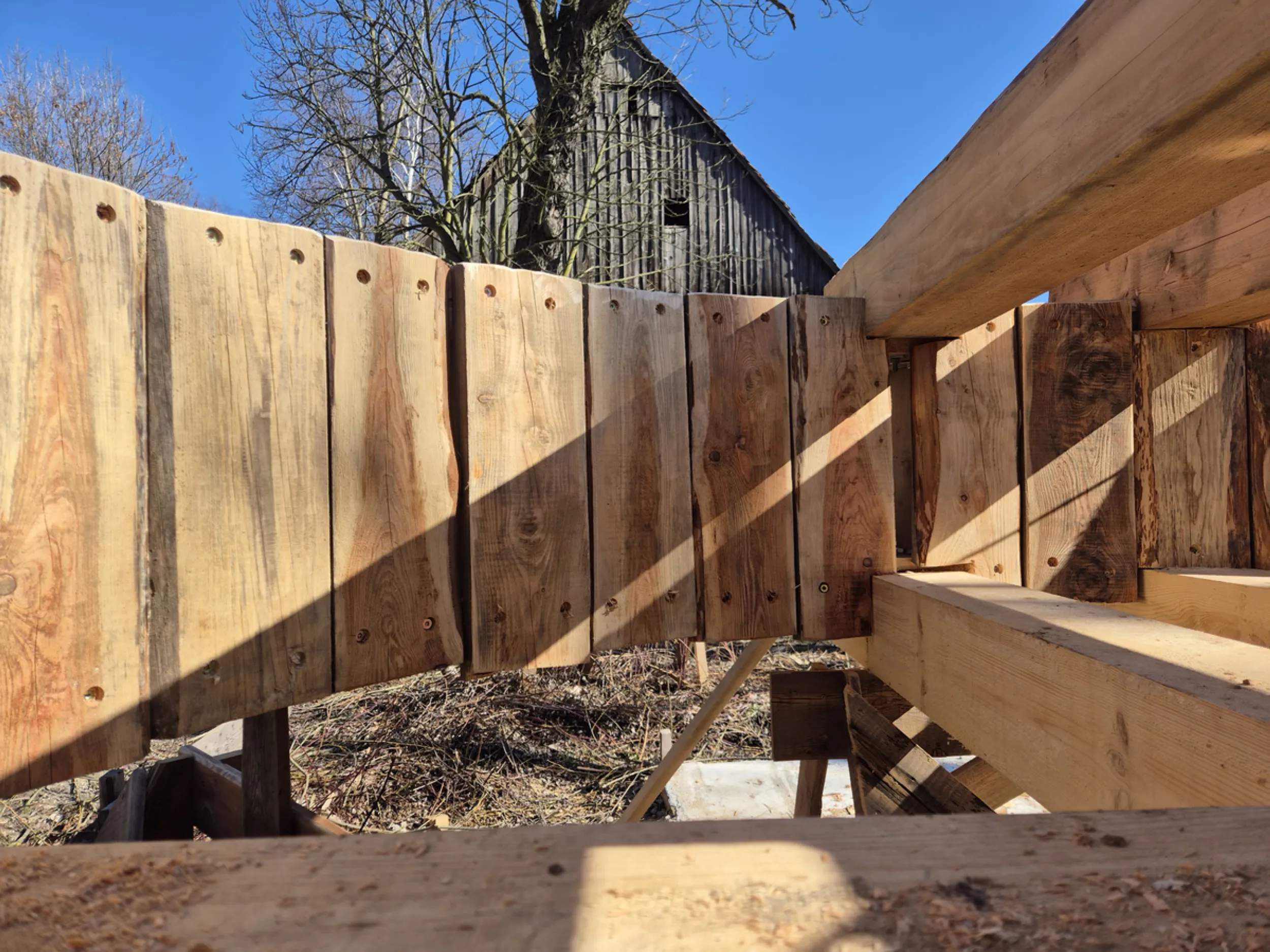

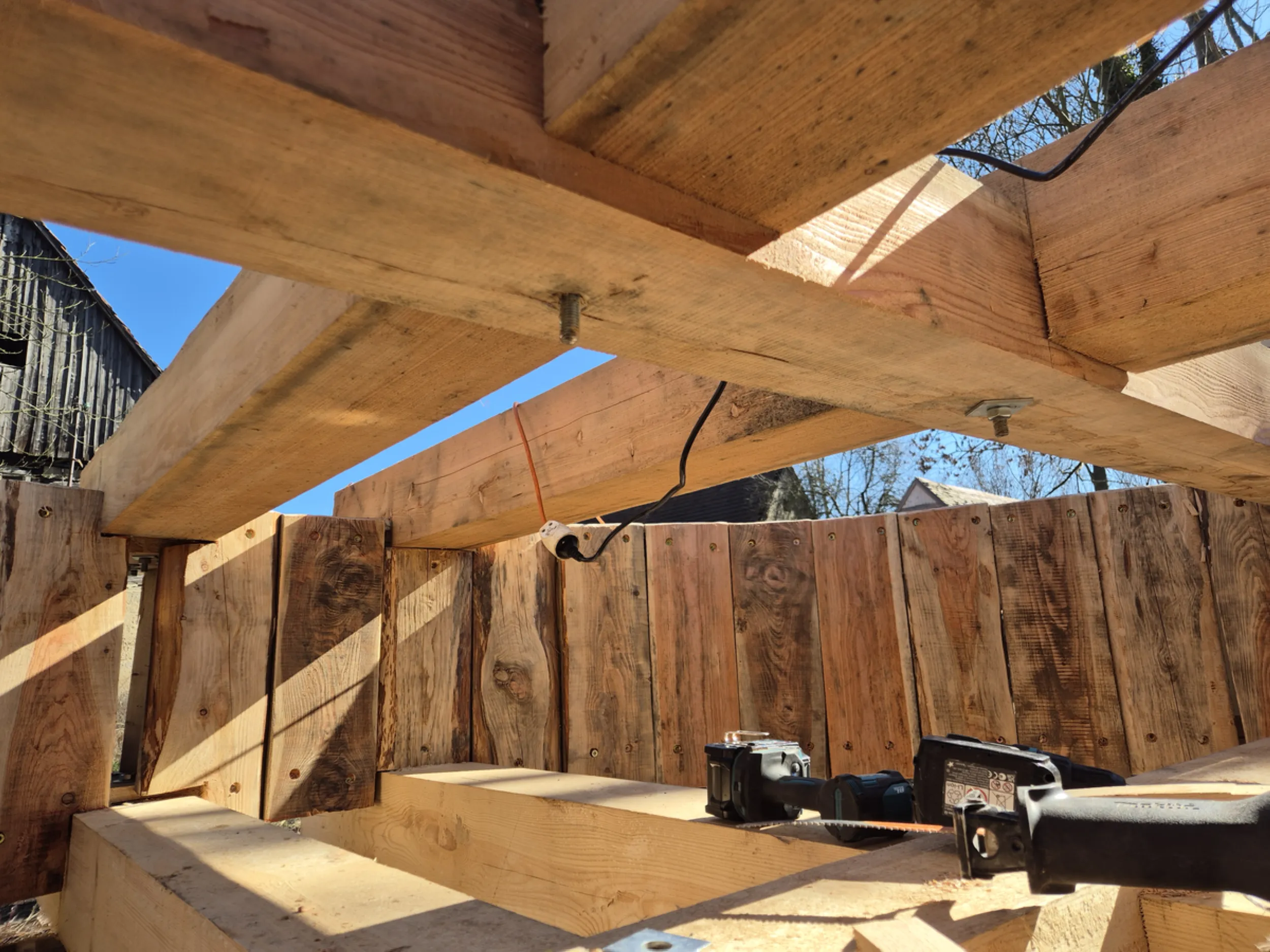

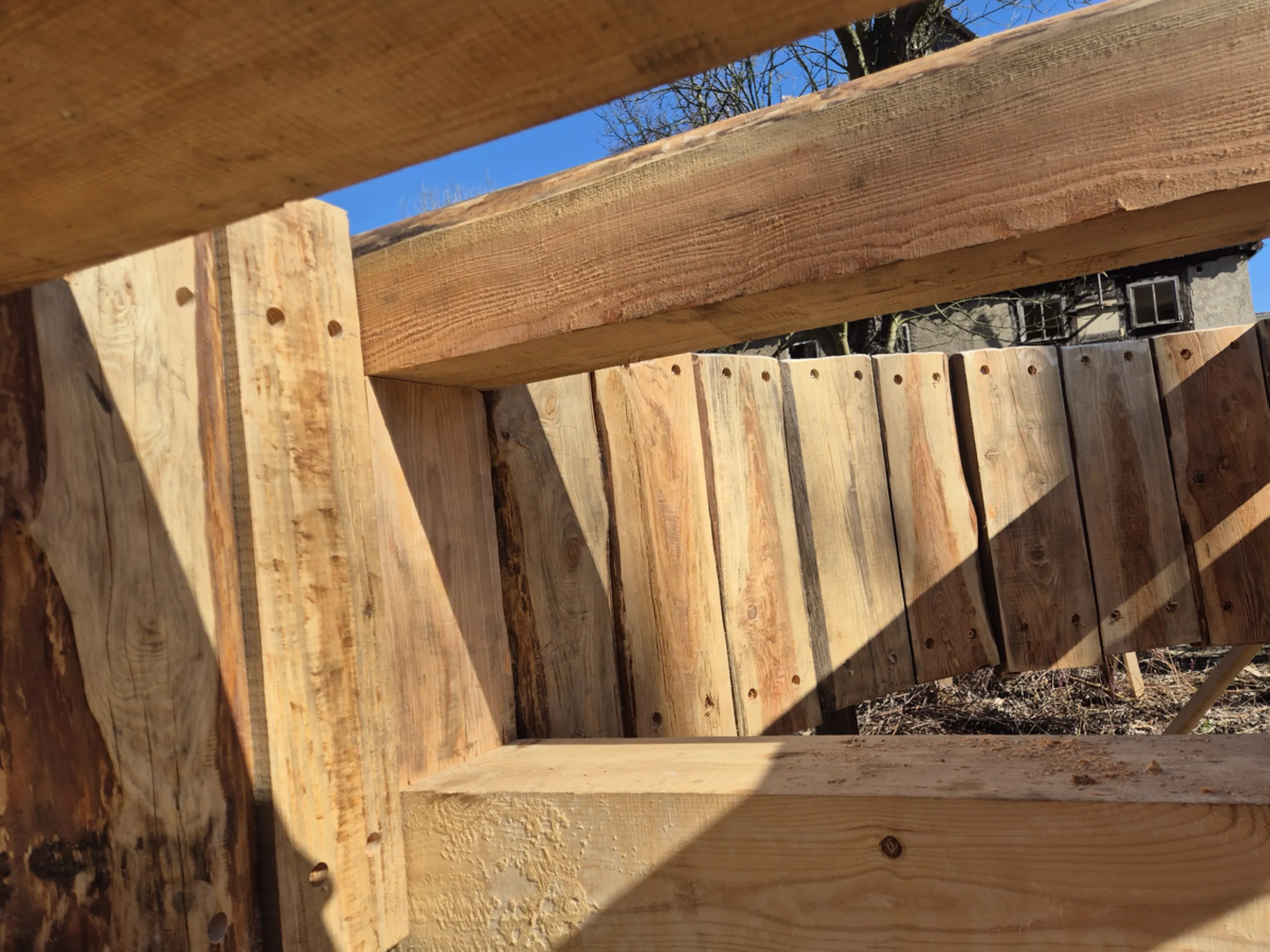

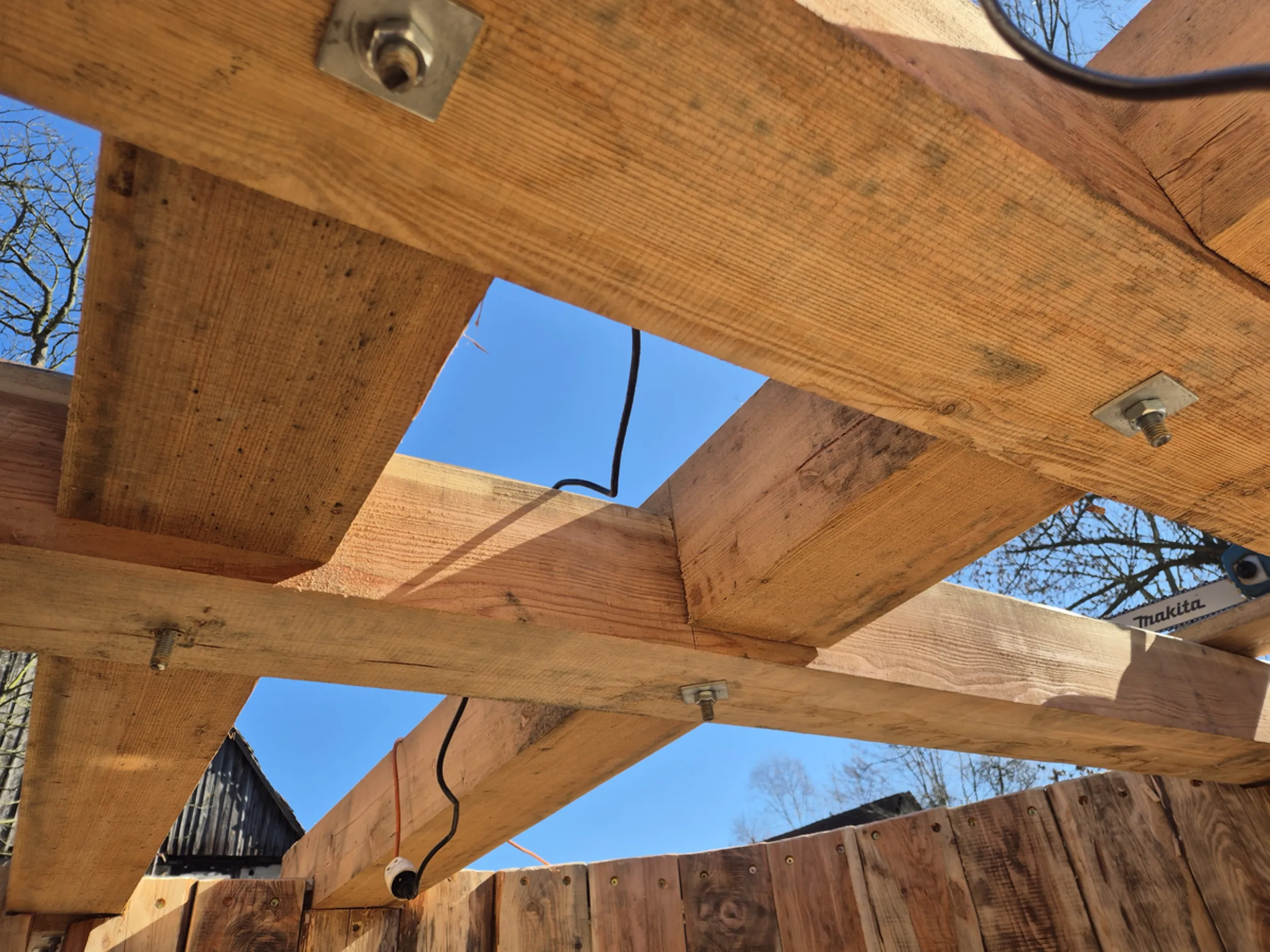

22 – Wewnętrzna konstrukcja koła wodnego
Koło wodne to nie tylko widoczna z zewnątrz obręcz i kubki przechwytujące wodę. Równie istotna jest jego wewnętrzna konstrukcja, odpowiedzialna za przenoszenie obciążeń pomiędzy osią a zewnętrzną częścią koła. W tej części widoczne są główne elementy nośne tworzące szkielet całej konstrukcji oraz system połączeń zapewniających jej sztywność i trwałość.
Przy wykonywaniu tych elementów szczególnego znaczenia nabierało dokładne dopasowanie połączeń oraz zachowanie symetrii całego układu. Każda belka i każdy punkt połączenia musiały współpracować z pozostałymi częściami konstrukcji, aby koło mogło bezpiecznie przenosić ciężar własny oraz siły powstające podczas pracy.
To właśnie tutaj najlepiej widoczna jest ciesielska strona budowy koła wodnego. Wewnętrzny układ belek, połączeń i usztywnień tworzy konstrukcję, która po zakończeniu montażu pozostaje niemal niewidoczna, a jednocześnie decyduje o wytrzymałości całego urządzenia.
- projekt rurmus -

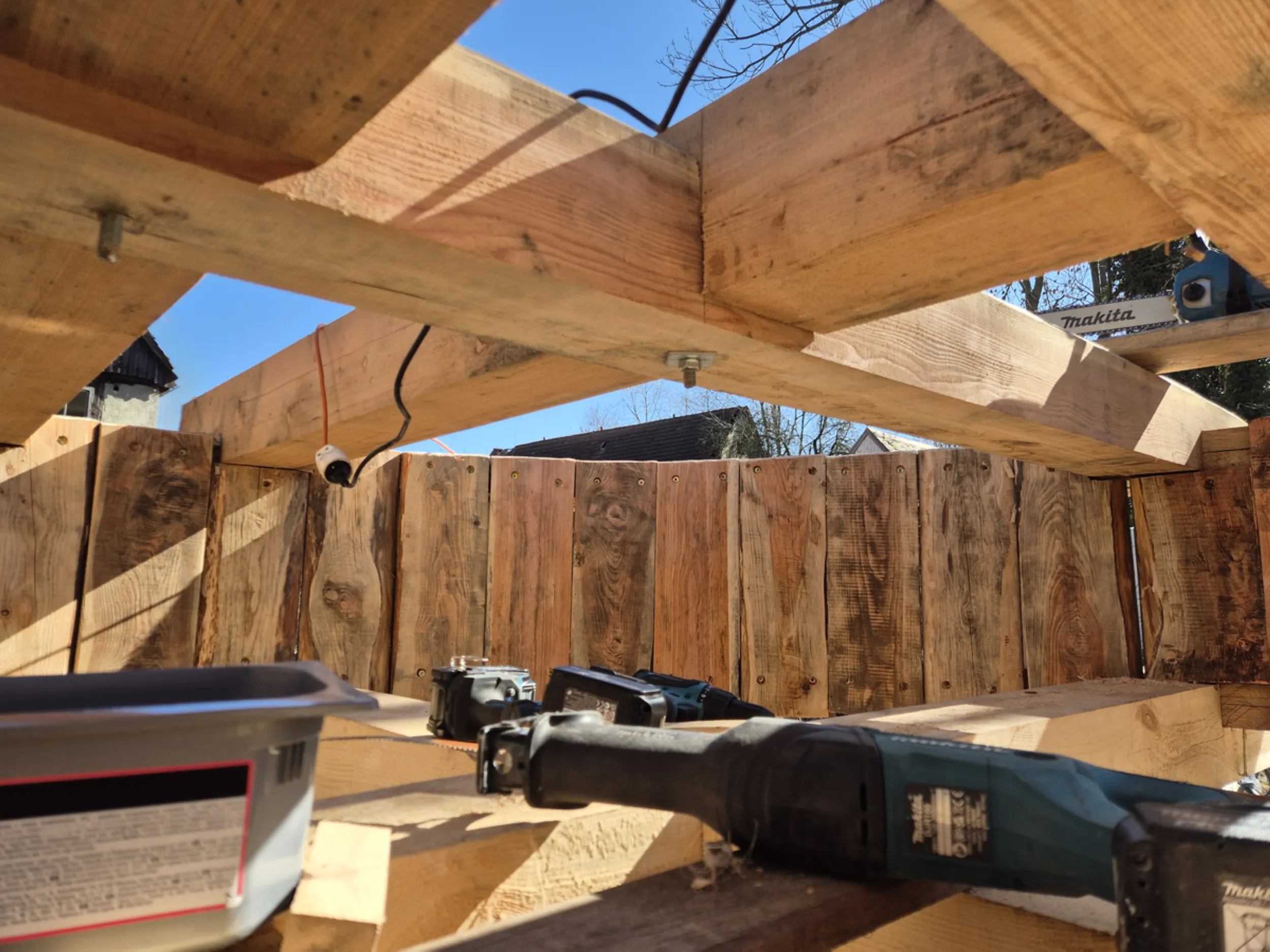

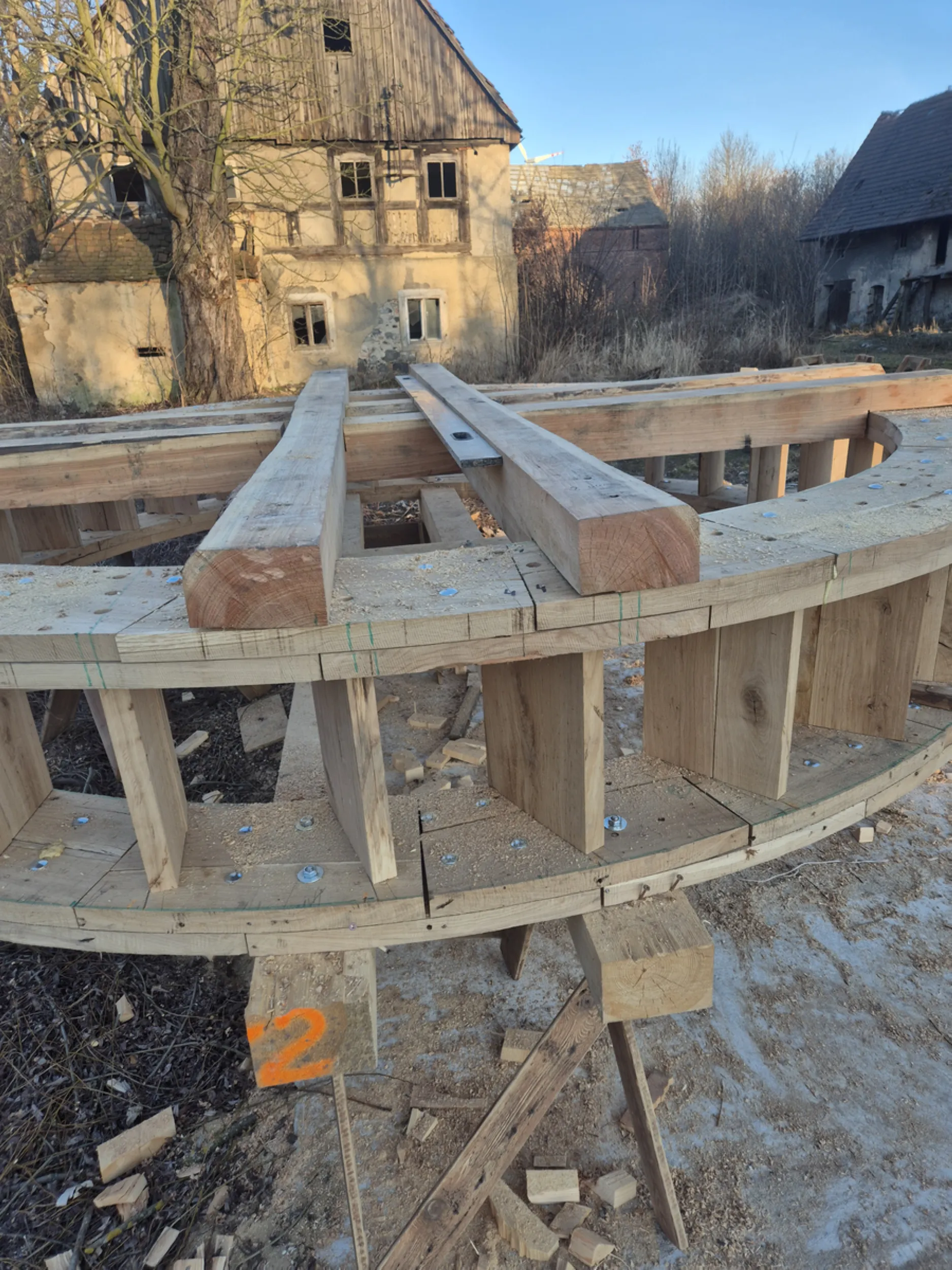

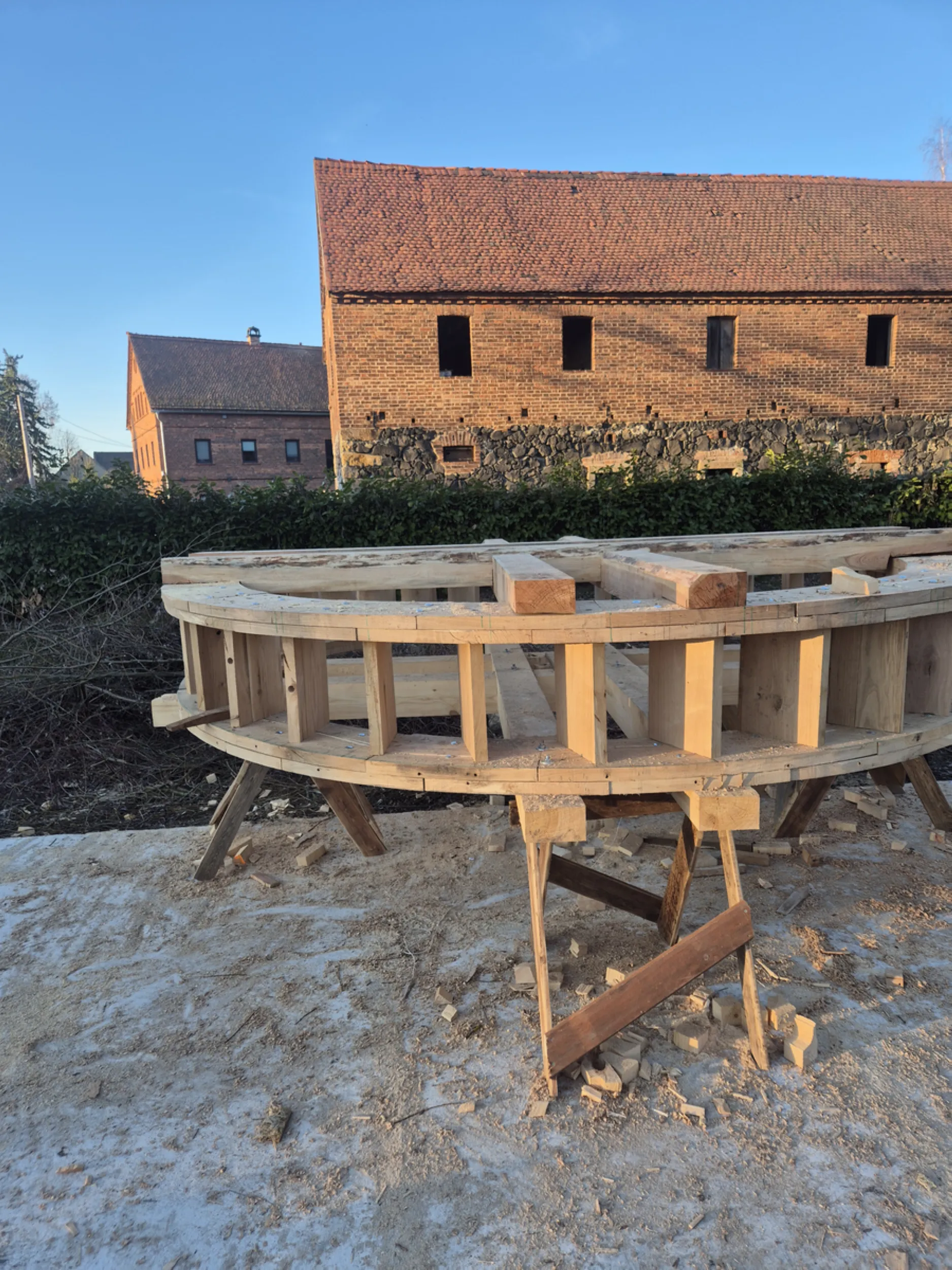

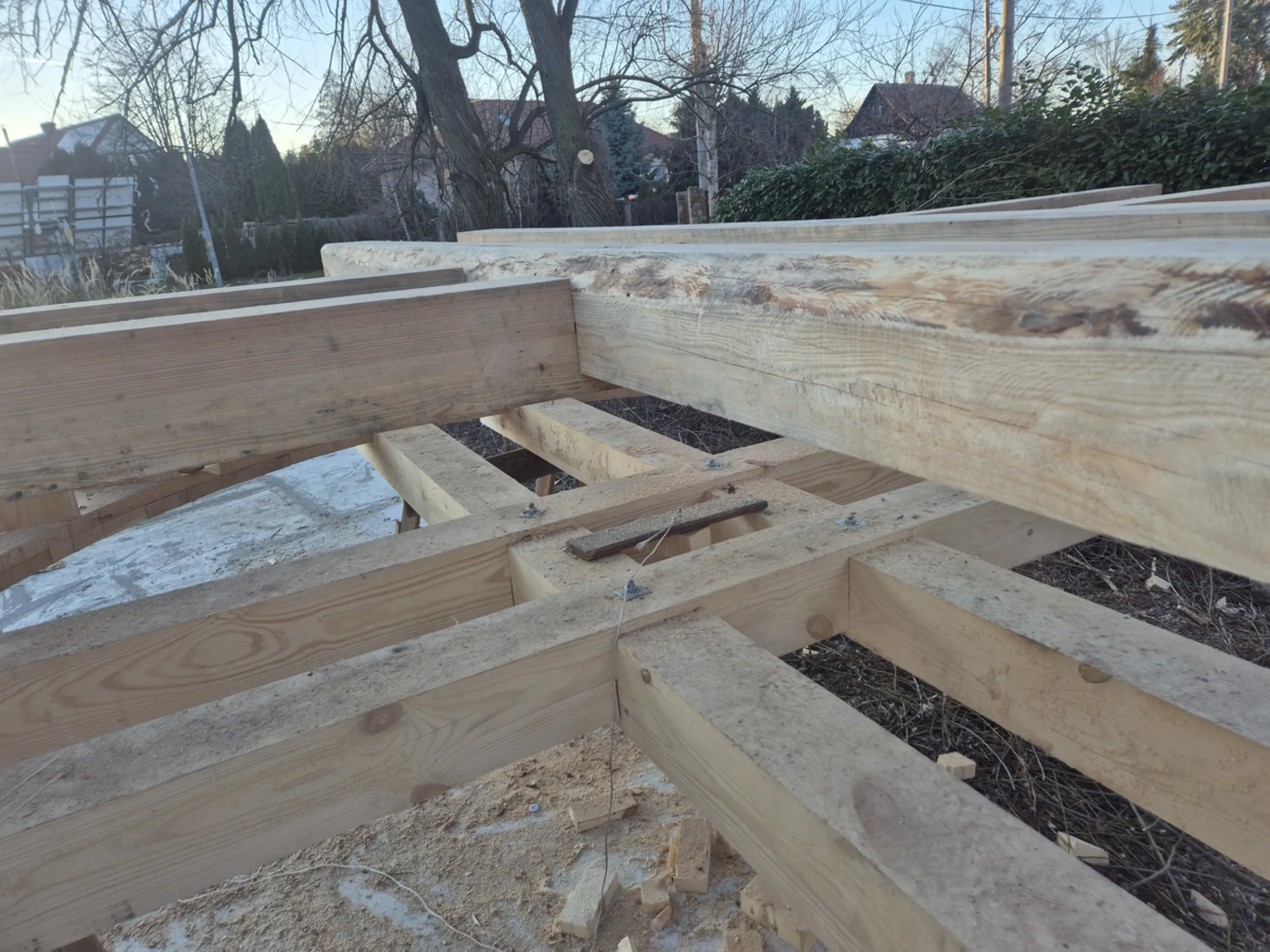

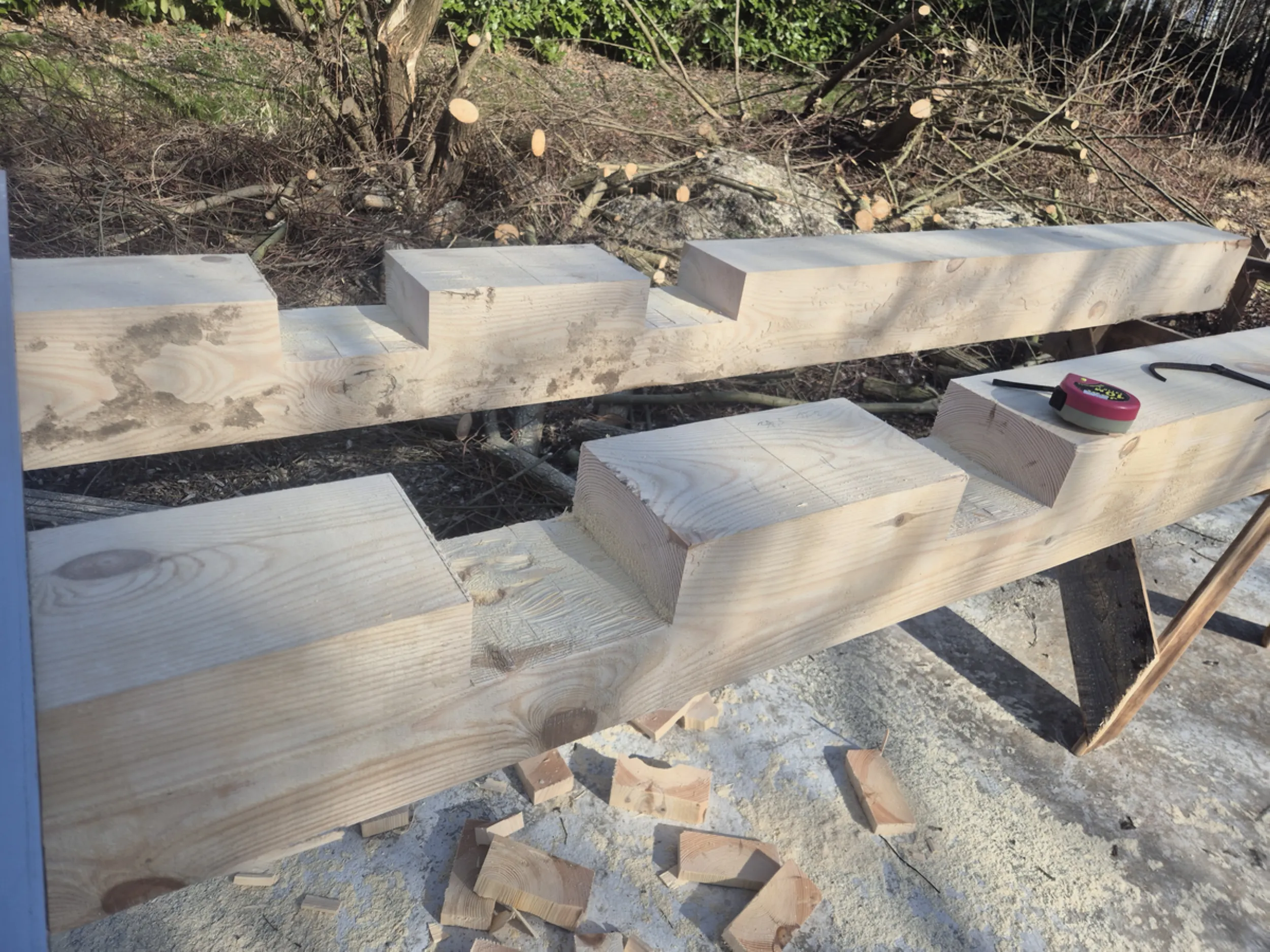

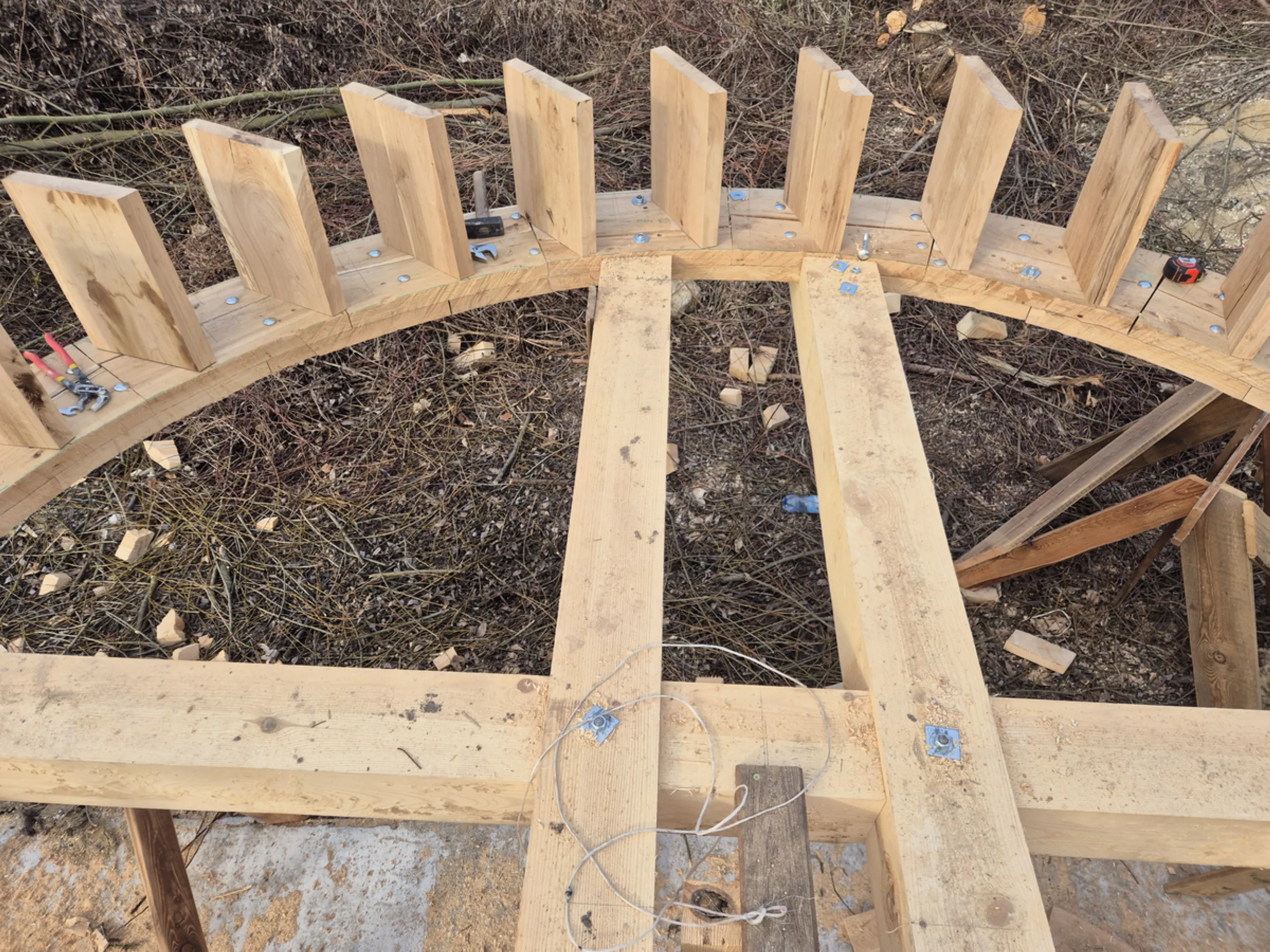

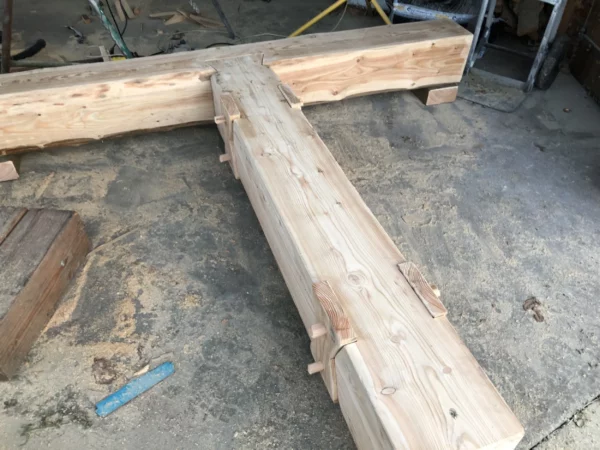

23 – Krzyż nośny koła wodnego
Jednym z najważniejszych elementów konstrukcyjnych koła wodnego jest wewnętrzny krzyż nośny łączący centralną część koła z jego zewnętrzną obręczą. To właśnie ten układ przejmuje znaczną część obciążeń powstających podczas pracy urządzenia oraz odpowiada za zachowanie właściwej geometrii całej konstrukcji.
Prace obejmowały dopasowanie masywnych belek, wykonanie połączeń konstrukcyjnych oraz ich wzajemne spasowanie w jeden sztywny układ. Szczególnego znaczenia wymagało zachowanie symetrii, ponieważ nawet niewielkie różnice mogły wpływać na wyważenie i równomierność pracy koła.
Krzyż nośny stanowi szkielet ukryty wewnątrz konstrukcji, jednak jego znaczenie jest porównywalne z rolą fundamentu w budynku. To właśnie dzięki niemu możliwe jest bezpieczne przenoszenie sił pomiędzy osią, szprychami i obręczą, a całe koło zachowuje odpowiednią sztywność mimo dużych rozmiarów i ciężaru.
